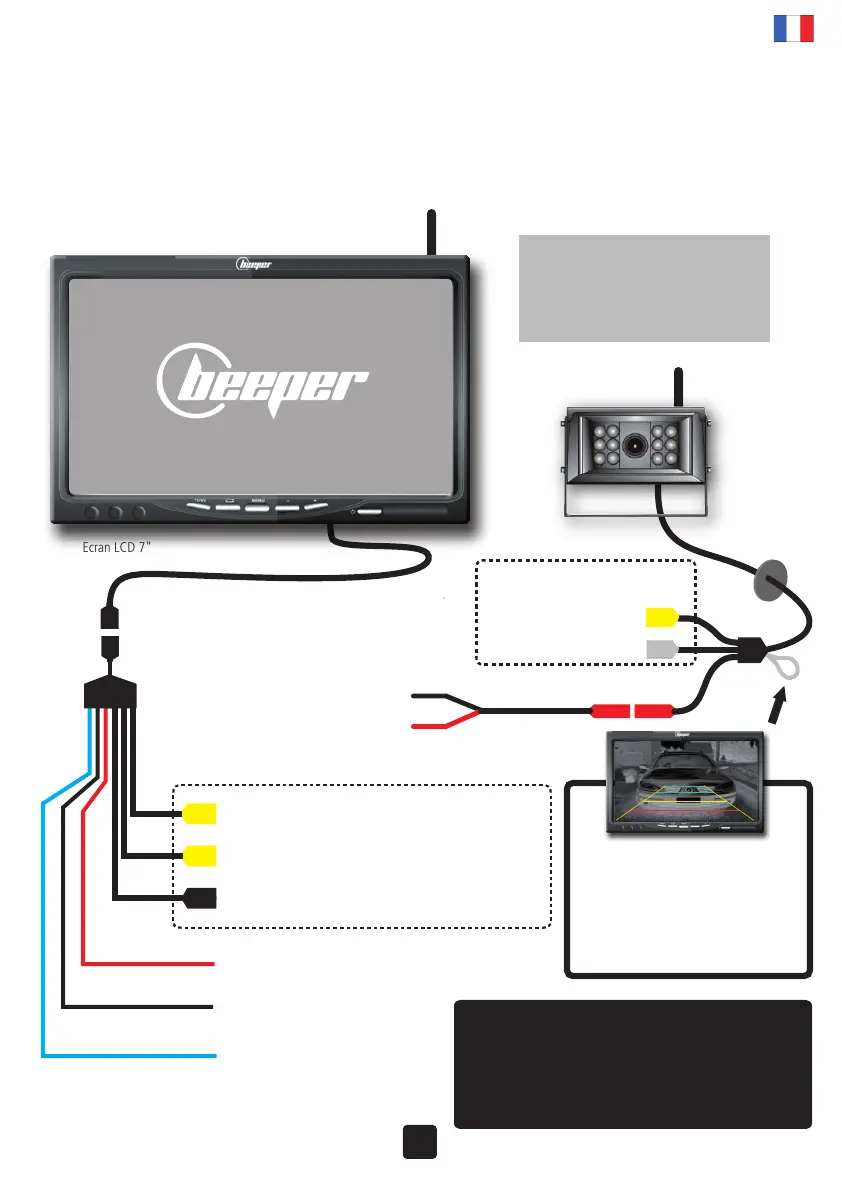

5. CONNEXION • RWEC100X-RF
1 • Brancher le faisceau (6 fils) à l'écran 5 • Brancher le fil NOIR de la caméra à une masse
2 • Brancher le fil NOIR de l'écran à une masse 6 • Brancher le fil ROUGE de la caméra au +12V Feu de recul
3 • Brancher le fil ROUGE de l'écran au +12V après contact (+15) La transmission RF est alors établie entre la caméra et l'écran.
4 • Brancher le fil BLEU de l'écran au + 12V Feu de recul
Entrée VIDEO IN 2
Caméra optionnelle 2 filaire (non fournie)
Entrée VIDEO IN 1 (Mâle)
Caméra optionnelle 1 filaire (non fournie)
Caméra
Ecran LCD 7"
VÉHICULE 24 VOLTS
Pour un véhicule alimenté par du 24 volts, vous devez
vous procurer en option 2 transformateurs 24 volts vers
12 volts de référence RX-EC2412. Un pour transformer
l'alimentation de l'écran et un autre pour la caméra.
BLEU • + 12 Volts Feu de recul
Commutation de la caméra dès
le passage de la marche arrière
ROUGE • + 12 V après contact
Activation écran au contact
NOIR • Masse
Alimentation (-)
6
Entrée AUDIO pour Vidéo IN1 (Femelle)
Entrée audio de la caméra optionnelle 1
filaire (non fournie)
RCA Jaune
NE PAS CONNECTER
A ne connecter qu'en cas de
connexion filaire uniquement
Sortie VIDEO
Sortie AUDIO
NE PAS
CONNECTER
A ne connecter
qu'en cas de
connexion filaire
uniquement
+ 12 Volts Feu de recul • ROUGE
Commutation de la caméra au passage de la marche arrière
Masse • NOIR
RCA Jaune
RCA Noir
RCA Jaune
RCA Blanc
Boucle d'affichage / suppression
des limites d'obstacles
• Boucle blanche fermée (non coupée) :
Les limites apparaissent sur l'écran
• Boucle blanche ouverte (coupée)
Les limites n'apparaissent plus sur l'écran
ATTENTION, la transmission radio a des limites techniques.
• Portée maximale en champ libre : 30 m.
• La portée peut être réduite sensiblement par tout objet métallique et
notamment benne, remorque, habitacle, ...
• La transmission peut être perturbée par des éléments externes au
véhicule (antennes, transmission de video-surveillance, ...)
En cas de problème sur votre véhicule, il est possible d'ajouter un câble RCA
entre la caméra et l'écran afin de transférer le signal de radio-fréquence en
signal filaire. Veuillez contacter nos services techniques.
(
(
(
(
(
(
(
(
(
(
(
(
