OPTION : RX-ECX2412
Transformateur 24V -> 12V • 5 amp.
Fourni dans le pack RWEC99X/24

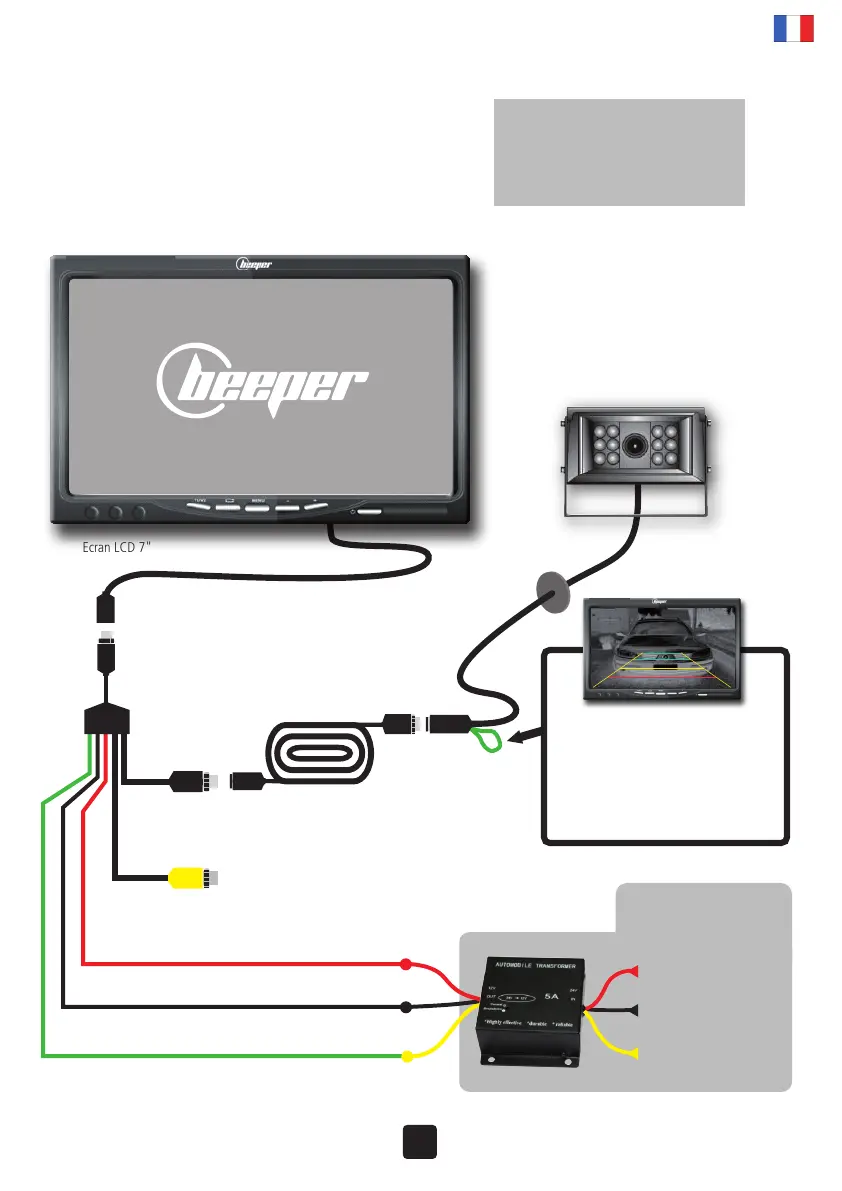

4. CONNEXION • RWEC99X • RWEC99X/24
1 • Connecter la rallonge de 15 mètres entre l'écran et la caméra
2 • Brancher le faisceau (5 fils) à l'écran
3 • Brancher le fil NOIR à une masse d'origine du véhicule
4 • Brancher le fil ROUGE à une source +12V après contact (+15)
5 • Brancher le fil VERT à la source + Feu de recul 12 Volts
Rallonge
15 mètres
Entrée VIDEO IN 2
Pour caméra optionnelle (non fournie)
Entrée VIDEO IN 1
Connexion de la caméra fournie dans le pack
Caméra
Ecran LCD 7"
ENTRÉE • +24 Volts
APRÈS CONTACT véhicule
ENTRÉE
Masse véhicule
Entrée • + 24 Volts
FEU DE RECUL véhicule
Pour un véhicule alimenté par du 24 volts, vous devez :
- soit choisir le pack RWEC99X/24 fourni avec le
transformateur 24/12 Volts
- soit vous procurer en option le transformateur 24 volts
vers 12 volts de référence RX-EC2412.
Voir connexions du transformateur dans l'encadré
VERT • + 12 Volts Feu de recul
Commutation de la caméra dès
le passage de la marche arrière*
ROUGE • + 12 V après contact
Activation écran au contact
NOIR • Masse
Alimentation (-)
Rouge
Noir
Jaune
Rouge
Noir
Jaune
Boucle d'affichage / suppression
des limites d'obstacles
• Boucle verte fermée (non coupée) :
Les limites apparaissent sur l'écran
• Boucle verte ouverte (coupée)
Les limites n'apparaissent plus sur l'écran
5
Fiche type
S-vidéo à 6 plots
Connexion 4
plots à visser
Connexion 4
plots à visser
