214 WING COMPACT Quick Start Guide
Quick Start Guide 215

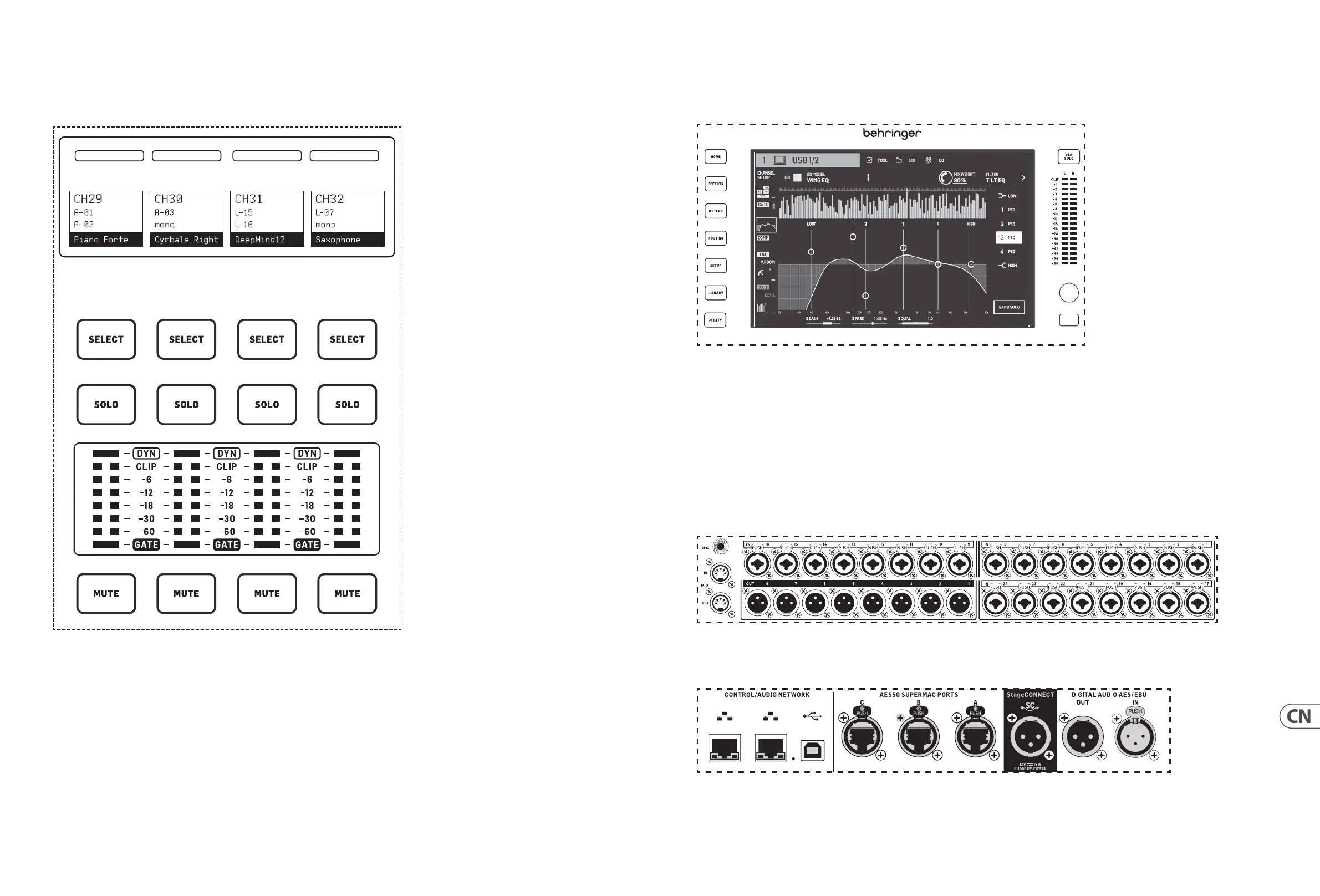

WING COMPACT 概述
主显示屏
大多数 WING 的控制可以通过 10 英寸触摸屏主显示屏进行编辑。 显示屏左侧的七个按钮和顶部面板的每个主要部分的 VIEW 按钮允许
访问不同的设置屏幕。 第 5 章将介绍每个屏幕的概述。
显示屏下方的六个旋钮允许调整当前屏幕底部显示的项目的参数。这些是触摸敏感的旋钮， 一旦触摸相关的旋钮， 就会在屏幕上突出
显示元素。 显示屏右侧的额外第七个旋钮可以用于上下文相关的控制， 首先在主显示屏上触摸一个项目， 允许与移动虚拟旋钮或推子相
比进行更精细的调整。 第七个旋钮下方的多功能按钮根据当前屏幕的情况执行类似的操作。 例如， 它可以在编辑延迟效果时用作敲击
节奏。
大型立体声计量器将显示主总线或独奏总线的电平。 CLR SOLO 按钮将释放所有处于独奏总线中的通道和总线。
4. 后面板
模拟 I/O、 MIDI 和 GPIO
后面板模拟连接包括 24 个 Midas PRO 系列麦克风前置放大器， 带有组合插孔连接器和 8 个 XLR 输出。
5 引脚 MIDI IN 和 OUT 插孔允许外部 MIDI 控制， ¼" 英寸 TRS 插孔用于两个 GPIO， 允许基本的输入和输出命令。
ETHERNET/AES50/Control/StageConnect
一对以太网端口允许通过路由器设置网络， 以便使用计算机或移动设备上的一个控制应用进行有线或无线控制。
涂鸦条、计量器、选择
每个推子条都有一个名为涂鸦条的迷你显示屏。 这将显示当前通道/总线编号、 名称和图标的信息， 以快速识别当前由推子和相关按钮
控制的通道。
涂鸦条上方的颜色条允许快速视觉识别相关通道组。 可以在选定通道的 HOME 屏幕上的 ICON/COLOR 标签中编辑涂鸦条详细信息和颜色
条选项。 当启用时 （SETUP>SURFACE>SHOW SOURCE ON SCRIBBLE）， 也可以在涂鸦条上显示通道信号 SOURCE。 按下 SELECT 按钮将主显示屏的控制
焦点定向到该通道或总线。 一次只能有一个 SELECT 按钮处于活动状态。 再次按 SELECT （当通道已被选中时） 将显示返回到通道主页或总
线的插入页面 （SETUP>SURFACE>SEL DBL CLICK）， 以快速调整通道或插入/效果参数。
SOLO 按钮将隔离该通道以进行监控，以及任何其他处于独奏状态的通道或总线。 MUTE 按钮将静音当前分配给该条的通道。
立体声电平计量器提供输入电平信息， 从 -60 dB 到 Clip。 当动态处理器的阈值超过时， DYNAMICS LED 将亮起， 触发压缩器/扩展器。 同样，
当输入信号低于噪声门阈值时， GATE LED 将亮起。
