216 WING COMPACT Quick Start Guide
Quick Start Guide 217
WING COMPACT 概述

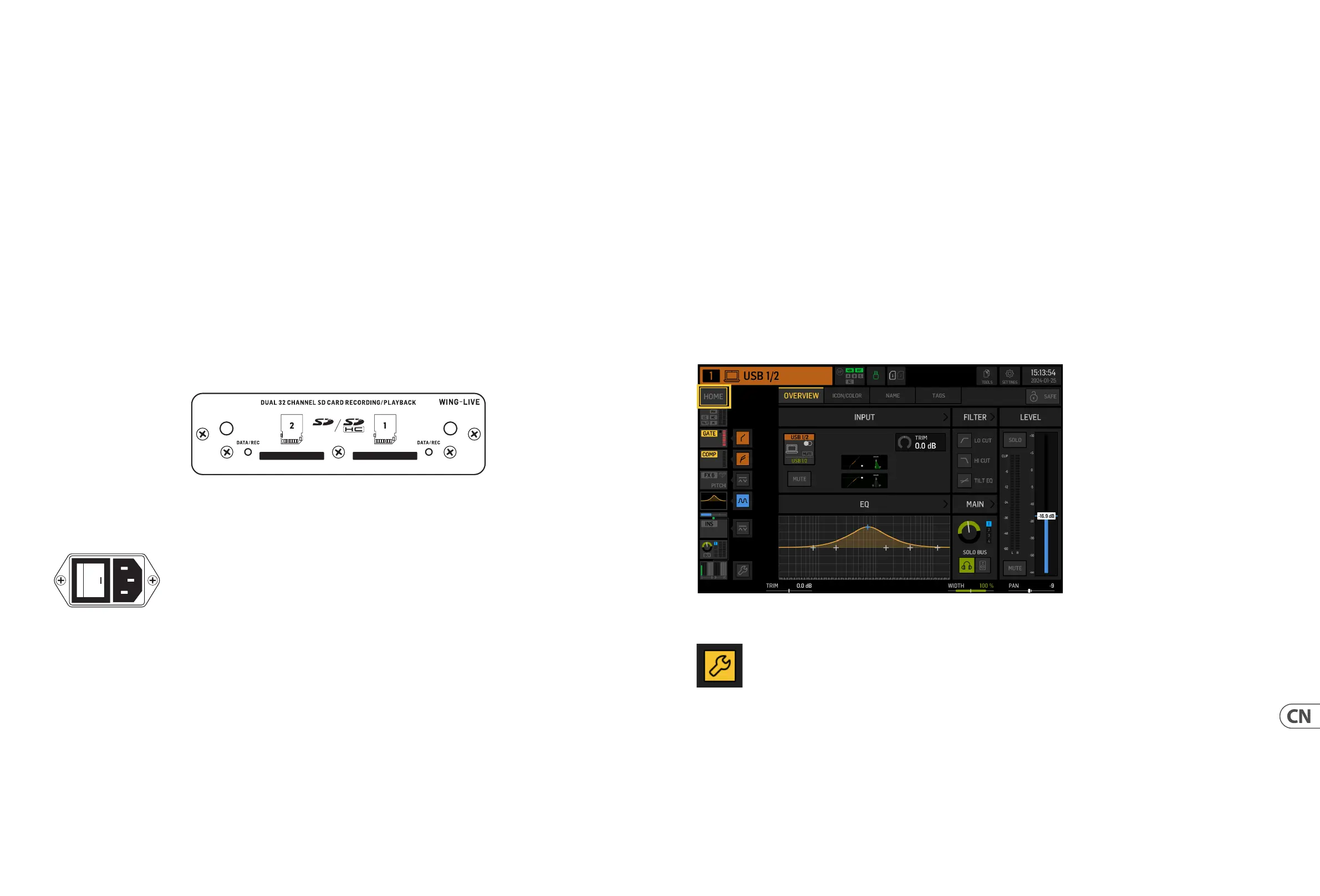

5. 主屏幕
大部分高级编辑和控制都在主显示屏上完成。 可以通过屏幕左侧的七个按钮或顶部面板每个部分的 VIEW 按钮导航屏幕。
通过主显示屏旁边的按钮可以访问六个屏幕：
• • HOME
• • EFFECTS
• • METERS
• • ROUTING
• • SETUP
• • LIBRARY
请注意， UTILITY 按钮没有与之相关的特定屏幕。
屏幕顶部显示一个状态栏， 提供通道名称、 时钟和警报的快速参考。 这也允许始终访问 SD 卡控制、 设置菜单、 库函数和其他工具。
HOME
HOME
屏幕默认为所选通道的概览。 此屏幕允许调整基本参数， 如平移和级别， 但主要提供了访问重要处理块 （如 EQ 和动态） 的起点。
可以通过点击 HOME 屏幕左下角的扳手图标并拖动块来调整门、 动态、 EQ 和插入部分的处理顺序， 以及发送到 16 个总线的信号的接点。
控制台还可以通过 USB 类型 B 连接器连接到计算机， 用于以下用途:
• • 48 输入/ 48 输出音频接口。 相应的 ASIO 驱动程序可以从 behringer.com 下载。
• • MIDI DAW 控制器
• • 固件更新
• • 数据交换
3 个 AES50 端口每个都提供最多 48 个输入和输出通道到数字舞台盒子， 并从中获取， 确保高通道计数， 并允许从多个位置打补丁。
WING 与所有 X32 系列混音器和舞台盒子完全兼容。
WING 和舞台盒子之间的所有 AES50 连接应具有:
• • 屏蔽的 CAT-5e 电缆
• • Ethercon 终止的电缆端
• • 最大电缆长度为 80 米
StageConnect 使用标准平衡 XLR 电缆 （推荐使用 110 Ω 阻抗 DMX 电缆）
传输最多 32 个数字音频输入或输出通道。 该接口支持输入和输出通道的不同总线配置， 并使用数字化、 未压缩的 PCM 音频， 44.1/48kHz
和 24 位分辨率。 StageConnect 是为舞台或侧面机架的灵活连接而开发的， 支持大范围的应用， 延迟在毫秒以下。
Stereo AES3 (AES/EBU) 输入和输出连接可以通过XLR电缆进行。
扩展槽
WING 控制台配备了已安装的 WING-LIVE 卡，该卡允许将最多 64 个通道的 48 kHz / 32 位音频记录到一对 SD 或 SDHC 卡上。 其他协议的卡，
如 Dante、 MADI 和 SoundGrid， 可以安装在此插槽中。
电 SOURCE
连接包含的 IEC 电缆。
