190 WING COMPACT Quick Start Guide
Quick Start Guide 191
WING COMPACT 概要
1. はじめに
画期的な WING COMPACT コンソールをご購入いただき、おめでとうございます。このクイックスタートガイド（QSG）を 読 む こ と で 、WING の機
能の概要を把握し、behringer.com を訪れてチュートリアルビデオやガイドをご覧ください。
開始前に
新機能やバグ修正が定期的にリリースされるため、behringer.com をチェックしてファームウェアの更新を確 認することをお勧めします。
アップデートプロセスの詳細については、この QSG の 第 7 章 を 参 照してください 。
私たちの開発チームは、ideas.behringer.com であなたのフィードバックを読み、新しい改善と機能であなたを驚かせることを楽しみにして
いま す。
SOURCE とチャネル - 新しいルーティングアプローチ
WING は 、物 理 パ ラ メ ー タ と 一 緒 に 信 号 SOURCE に 名 前 、ア イ コ ン 、色 を 付 け る 新 し い 方 法 を 導 入 し ま し た 。WING SOURCE は 、信 号 処 理 や バ ス
やメインバ スへ のル ー ティングのために 1 つまたは複数のチャネルに供給することができます。録音セットアップや、他のコンソールと
オーディオを共有する場合など、処 理が不要な場合には、直接任意の物理出力にパッチすることもできます。
2. SOURCE ソース、チャネル、バス、出力
外部 SOURCE
コンソールへの任意のオーディオ入力は SOURCE と呼ばれます。入力は、リアパネルの XLR または 6.35 mm (¼" インチ) TRS コネクタを介し
たアナログ信号、または StageConnect、USB、AES50、インストールされた拡張カードなどを介したデジタル信号である可能性 があります。
WING SOURCE には以下の情報が含まれます:
• • 名 前 、色 、ア イ コ ン 、タ グ な ど の 識 別 特 性 。
• • ゲイン、ミュート、位相反転、ファントム電 源などの物理的 特 性。
• • モノ/ステレオ/ミッドサイド設定。コンソールのすべての 48 チャネルはモノまたはステレオ信号を処理することが できます。アナロ
グおよびデジタル のステレオ信号は、コンソールの単一のチャネルに供 給することができます。詳 細については 、第 5 章 - ROUTING
を 参 照してください 。
内部 SOURCE
WING には、User Signals、User Patches、お よ び Oscillator が搭載されており、これらは任意の外部 SOURCE と同じように使用することができま
すが、実際にはコンソールのオーディオエンジンの他の場所から取得された信号です。
2 つのオシレーター
2 つの独立したモノテストトーンジェネレーターがあり、正弦波、ピンクノイズ、またはホワイトノイズ出力に設定することができます。
これらは任意のチャネルまたは出力にルーティングすることができます。
24 ユーザーシグナル
これらは、40 の入 力チャネル、8 の aux 入 力チャネル、16 のバス、8 の マ ト リ ッ ク ス 、ま た は 4 のメインバスのいずれかから派 生したシグ
ナルです。それらは、それぞれのチャネルのプリまたはポストフェーダータップポイントからタップすることができ、左または右のチャネ
ル 、ま た は 両 方 の 合 計 を 搬 送 し ま す 。
24 ユーザーパッチ
こ れ ら も ま た 、任 意 の 外 部 SOURCE 信号から直接取得された信号です。ユーザーパッチを使用すると、同じ SOURCE グ ル ープ に 属 さ な い 生
の入力信号のステレオ組み合わせを作成できます。可能な応用例は次のとおりです：
• • 異なる SOURCE グ ル ープ イン タ ーフェ ース か ら の 2 つ の 信 号 をステレオまたはミッド サイド 構 成 に 組 み 合 わ せる 。
• •
非 隣 接 信 号 をステレオまたはミッド サイド 構 成 に 組 み 合 わ せる 。
• • ステレオまたはミッドサイド構成の各チャネルに異なるゲインを適用する。
• • ステレオまたはミッドサイド 構 成 の 1 チャネルだけにファントム電 源を 適 用する 。
48 モ ノ/ ステレオ入 力 チ ャネ ル
WING COMPACT のチャネルは 、SOURCE オーディオをバスまたはメインにミキシングする前に、非常に強力で柔軟な処理を可能にします。
各 入 力 チ ャ ネ ル は 、メ イ ン ま た は 代 替 SOURCE を収容できます。それらは SOURCE の カ ス タ マ イ ズ プ ロ パ テ ィ を 採 用 し 、自 動 的 に SOURCE
のモノまたはステレオ構成を使用します。
他のコンソールとは異なり、モノチャネルをステレオペアにリンクする必要はありません - すべてのチャネルはモノまたはステレオ信号
を処 理 できます。
チャネルオーディオは、その後、ミキシングのためにバスまたはメインに送信するか、個々にタップして出力に直接ルーティングするこ
とが できます。
16 ステレオバスと 4 ステレオメインバス
16 のバスは通常、エフェクト処理のための送信、モニターミックス、およびサブミックスにグループ処理を適用するために使用されます。
バスは、4 の メ イ ン バ ス 、最 初 の 8 の バ ス 、ま た は 8 のマトリックスに供給することができます。4 の メ イ ン バ ス は 、マ ト リ ッ ク ス ま た は 出
力先 にの み 送 信 で きます。
8 マトリックス バ ス
マトリックスバスは完全な処理を持ち、任意の出力先に送信することができます。それらは、サブまたはゾーンミックスが処理または
時間整合性を必要とする場合によく使用されます。マトリックスバスは、aux またはメインバスによって駆動することができます。また、
任意の入力チャネルから取得できる2つの追加のダイレクト入力を備えています。これらは、プリまたはポストフェーダーでタップするこ
とが できます。
マトリックス バ スは 、フェーズ 反 転すなわちミックスからダイレクト入 力を減 算することにより、い わゆるミックスマイナス バ スを作成 する
ために使用できます。これは、モデレーターがミックスで自分の声以外のすべてを聞くべきである放送状況でよく適用されます。
Matrix バ スは、フェーズ反 転 、つまりミックスから Direct Inputs を 引 き 算 す る こ と で 、い わ ゆ る Mix-Minus バ スを 作 成 するために使 用できます。
これは、モデレーターがミックスで自分の声以外のすべてを聞くべきときに、放送状況でよく適用されます。また、それらは入力チャン
ネルにフィードバックすることもできます。
3. ハードウェアの説 明

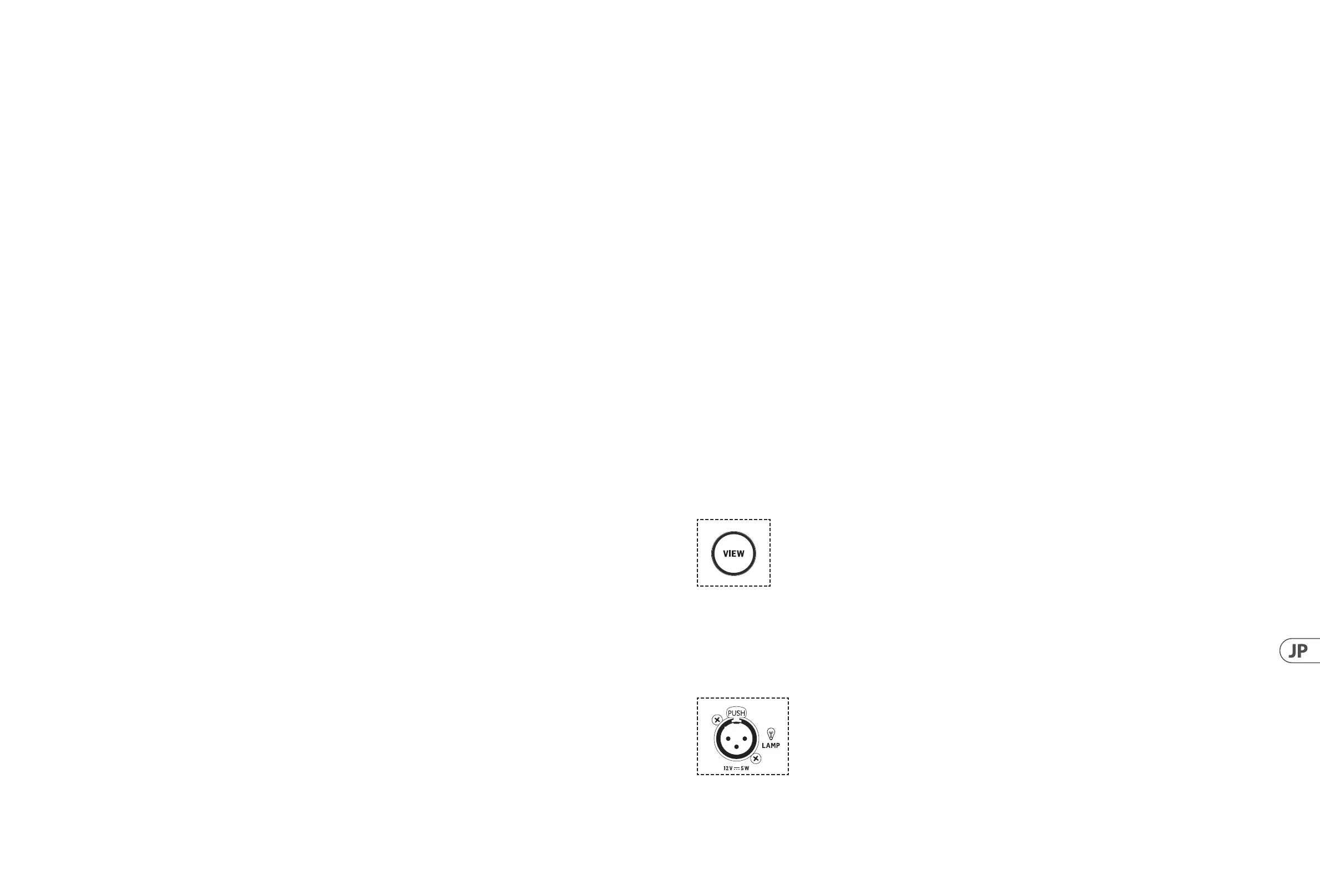

VIEW ボタン
VIEW ボタンのいずれかを押すと、メインディスプレイが押されたセクション専用の画面に切り替わります。メインディスプレイには、トッ
プパネルだけではアクセスできない追 加のパラメータ、オプション、情 報 が 表 示されることがよくあります。 アクティブな間 、各 VIEW
ボタンは 緑 色に点 灯します。
一部の VIEW ボタンは 、長 押しすることで 追 加の設 定ページにアクセスする機 能をサポートしています。例えば 、フェー ダーバンクの
VIEW ボタンを長押しすると、チャンネルとバスをフェーダーレイヤー上で並べ替えるための編 集画面が 開きます。
ランプソケット
モニタリングセクションの上にあるランプソケットは 、標 準 的な 12V DC のライトを 受 け入れます。
