Behringer XENYX UFX1204 User Manual

18 19XENYX UFX1204 Quick Start Guide
(FR) Etape 2 : Réglages
XENYX UFX1204 Réglages
(1) Entrée symétrique XLR.
(2) Entrée LINE/HI-Z.
(3) Bouton LINE/HI-Z (voies 1 & 2 uniquement).
Lorsque le mode HI-Z est activé, vous pouvez
connecter votre guitare ou basse à cette
entrée sans utiliser de boite de direct
(D.I.) externe.
(4) L’alimentation fantôme 48 V permet
l’utilisation de micros à condensateur
nécessitant une tension allant de 9 Vcc à
48Vcc.
(5) Touche LOW CUT permettant d’atténuer les
fréquences inférieures à 80 Hz.
(6) Le bouton de GAIN détermine la sensibilité des
entrées MIC et LINE/HI-Z.
(7) La touche SEND détermine si le signal d’entrée
est a ecté au port FireWire/USB pré ou
post égalisation.
(8) Le bouton COMP(RESSOR) détermine la
compression appliquée à la voie.
(9) Les potentiomètres EQ permettent de régler
les fréquences hautes (HIGH), basses (LOW)
ainsi que les médiums (MID) de la voie.
Utilisez le potentiomètre FREQ pour choisir la
fréquence spéci que sur laquelle vous pouvez
agir avec le potentiomètre MID.
(10) La touche EQ active/désactive l’égalisation.
(11) Les potentiomètres AUX / FX permettent
de régler la quantité de signal de la voie
envoyé aux connecteurs AUX SEND et/ou au
processeur d’e ets interne.

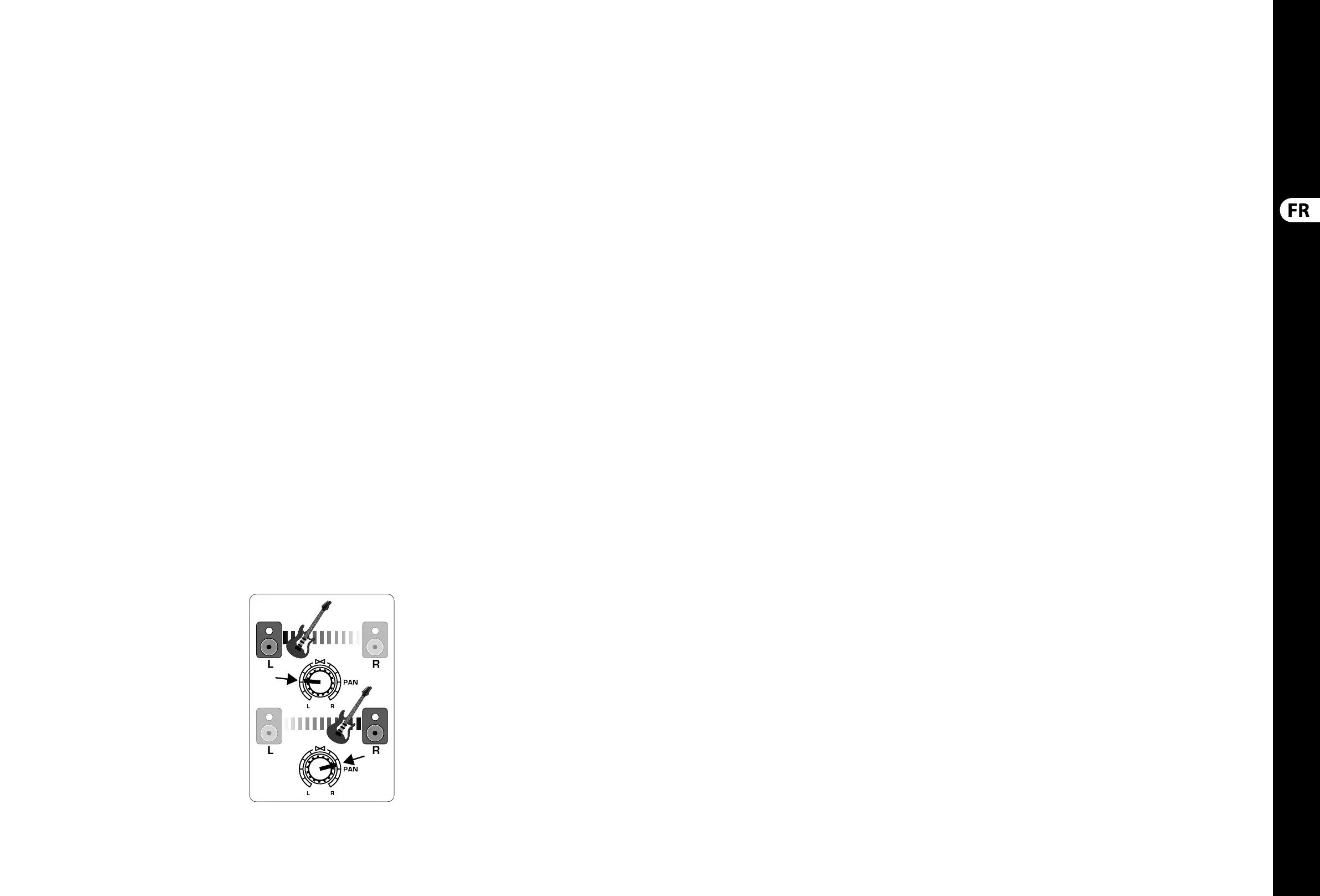

(12) Le bouton PAN place le signal de la voie dans
le champ stéréo.
(13) La touche MUTE retire la voie du mixage
général MAIN MIX et l’a ecte au bus ALT 3-4.
(14) La touche SOLO a ecte le signal de la
voie au bus Solo (Solo in Place) ou PFL
(Pre-Fader Listen).
(15) L’a cheur LEVEL METER indique le niveau du
signal en entrée de la voie.
(16) Le FADER détermine le niveau de la voie dans
le mixage général.
(17) Entrées LINE IN Left et Right pour vos signaux
mono ou stéréo.
(18) La touche LINE/FW 1-2 (3-4) vous permet
d’a ecter le signal de votre ordinateur
(ports FireWire/USB) à ces voies (avec
égalisation, fonctions AUX et Fader de voie).
REMARQUE : Les touches de routage FireWire
(FW) fonctionnent avec les connexions à votre
ordinateur et le mode USB autonome, selon la
position du sélecteur MODE (50).
(19) Égaliseur 4 bandes des voies stéréo.
(20) Le bouton BAL(ANCE) détermine le niveau
relatif des signaux d’entrée gauche et droit
avant leur a ectation au bus de mixage
général stéréo.
(21) Les embases CONTROL ROOM OUT portent
le signal du mixage général avec les e ets,
ainsi que le signal solo des voies.
(22) Les sorties MAIN OUT permettent la connexion
de signaux à niveau ligne à vos enceintes
actives ou à vos ampli cateurs de puissance.
(23) Les sorties ALT 3-4 OUT permettent de
distribuer un mixage stéréo di érent à un
enregistreur, des enceintes actives ou à un
ampli cateur externe. Permet également la
création de groupes de mixage.
(24) Embases CD/TAPE IN et OUT pour la connexion
d’une source stéréo ou pour relier le signal
général à un enregistreur externe.
(25) Sorties casque PHONES.
(26) Les a cheurs INPUT indiquent le niveau du
signal d’entrée envoyé dans le bus d’e ets.
(27) Le potentiomètre FX permet de sélectionner
l’e et appliqué au signal.
(28) Le bouton EDIT règle le paramètre principal
de l’e et.
(29) La touche FX ON active/désactive l’e et.
(30) La touche TAP/SELECT o re deux fonctions.
Appuyez à plusieurs reprises sur la touche
en rythme avec la musique pour adapter
le temps de retard du délai des Presets 9 à
15 ou la vitesse de modulation des Presets
10-12. La touche clignote en rythme. La
touche TAP/SELECT permet également de
modi er le second paramètre des Presets
1-8, 13-14 et 16. Avec la touche, vous pouvez
sélectionner l’une de deux valeurs (allumée/
éteinte) du second paramètre.
(31) La Led FW/USB indique que l’ordinateur est
connecté (selon la position du sélecteur de la
face arrière).
(32) L’a  cheur VU METER indique le niveau des
sorties générales MAIN OUTPUT.
(33) La touche MODE détermine si la touche
SOLO fonctionne en mode ‘Solo in Place’
(touche relâchée) ou ‘Pre-Fader Listen’
(touche enfoncée). Le mode PFL est le mode
conseillé pour l’optimisation des réglages
de gain.
(34) Le bouton PHONES détermine le niveau des
sorties PHONES.
(35) Le bouton CONTROL RM détermine le volume
des sorties CONTROL ROOM OUT.
(36) Les touches SOURCE a ectent le signal aux
sorties CONTROL RM/PHONES (colonne de
gauche) ou MAIN MIX (colonne de droite).
(37) Boutons de sélection PRE/POST fader pour
les bus AUX et FX SEND.
(38) La touche AUX SEND 1-2 to FW 13-14
supprime la transmission des voies
13-14 par FireWire/USB, pour a ecter
les départs AUX SEND 1-2 à l’ordinateur
(pour l’enregistrement, etc.).
(39) Touche de destination d’a ectation de l’AUX
RETURN 2.
(40) Touche de destination d’a ectation de
l’AUXRETURN 4 (au bus général MAIN ou aux
bus CONTROLROOM/PHONES).
(41) Fonctions de MUTE et de SOLO et bouton de
niveau LEVEL des bus ALT3-4.
(42) Micro d’ordre TALKBACK (intégré),
avec réglage de niveau LEVEL, touches de
DESTINATION et TALK (appuyez puis parlez).
(43) Zone d’enregistreur 16 pistes sur lecteur
USB/touches de contrôle de transport MIDI
pour l’utilisation avec un ordinateur relié
par FireWire ou USB par la transmission
de messages MIDI Machine Control.
Ces fonctions sont également utilisées
en mode AUTONOME pour la gestion de
l’enregistreur USB interne.
(44) Le Fader stéréo MAIN MIX détermine le
niveau des sorties générales de la console
de mixage.
(45) L’interrupteur POWER ON place la console de
mixage sous/hors tension.
(46) Le port USB DRIVE permet la connexion de
disques durs USB externes (conseillés) ou de
clefs USB en mode autonome STAND ALONE.
(47) Port USB pour la connexion d’un ordinateur.
(48) Touche de sélection de MODE.
(49) Port FireWire pour la connexion de
votre ordinateur.
(50) Les Jacks 6,35 mm CHANNEL INSERTS
permettent la connexion d’e ets externes
aux voies individuelles (1-4), PRÉ-FADER et
PRÉ-ÉGALISATION.
(51) Sorties MAIN OUTPUTS des signaux de
mixage général au format XLR symétrique.
(52) Les départs Jacks 6,35 mm AUX(ILIARE)
SENDS portent les signaux des 2 bus
auxiliaires symétriques ou asymétriques.
(53) Les retours Jacks 6,35 mm AUX(ILIARE)
RETURNS vous permettent de traiter un
signal issu des sorties AUXSEND dans un
processeur externe, puis de le faire revenir
à son bus auxiliaire. Ces entrées peuvent
également être utilisées pour connecter
des sources à niveau ligne supplémentaires
(claviers, par exemple) à la console.

Behringer XENYX UFX1204 Specifications

General

Brand	Behringer
Model	XENYX UFX1204
Category	Music Mixer
Language	English
