20 21XENYX UFX1204 Quick Start Guide
(DE) Schritt 2:
Bedienelemente
XENYX UFX1204 Bedienelemente
(1) Symmetrischer XLR-Eingang.
(2) LINE/HI-Z Eingang.
(3) LINE/HI-Z-Taste. Bei aktiviertem
HI-Z-Modus können Sie Ihre Gitarre/
Ihren Bass ohne externe DI-Box an diesen
Eingang anschließen.
(4) +48 V Phantomspannung wird für
Kondensatormikrofone verwendet,
die für den Betrieb 9 V bis 48 V
Gleichspannung benötigen.
(5) LOW CUT-Taste ltert Frequenzen unter 80 Hz.
(6) GAIN-Regler steuert die Emp ndlichkeit der
MIC- und LINE/HI-Z-Eingänge.
(7) SEND-Taste. Damit können Sie das
Eingangssignal pre oder post EQ zum
FireWire/USB-Port leiten.
(8) COMP(RESSOR)-Regler steuert die Stärke des
Kompressionse ekts auf diesem Kanal.
(9) EQ-Regler zum Anheben/Absenken der
Frequenzbänder HIGH, MID und LOW des
Monokanals. Mit dem FREQ-Regler kann die
spezi sche Arbeitsfrequenz des MID-Reglers
eingestellt werden.
(10) EQ-Taste schaltet die EQ-Sektion ein und aus.
(11) AUX / FX-Regler bestimmen den Anteil des
Kanalsignals, der zu den AUX SEND-Buchsen
und/oder dem internen E ektprozessor
geleitet wird.

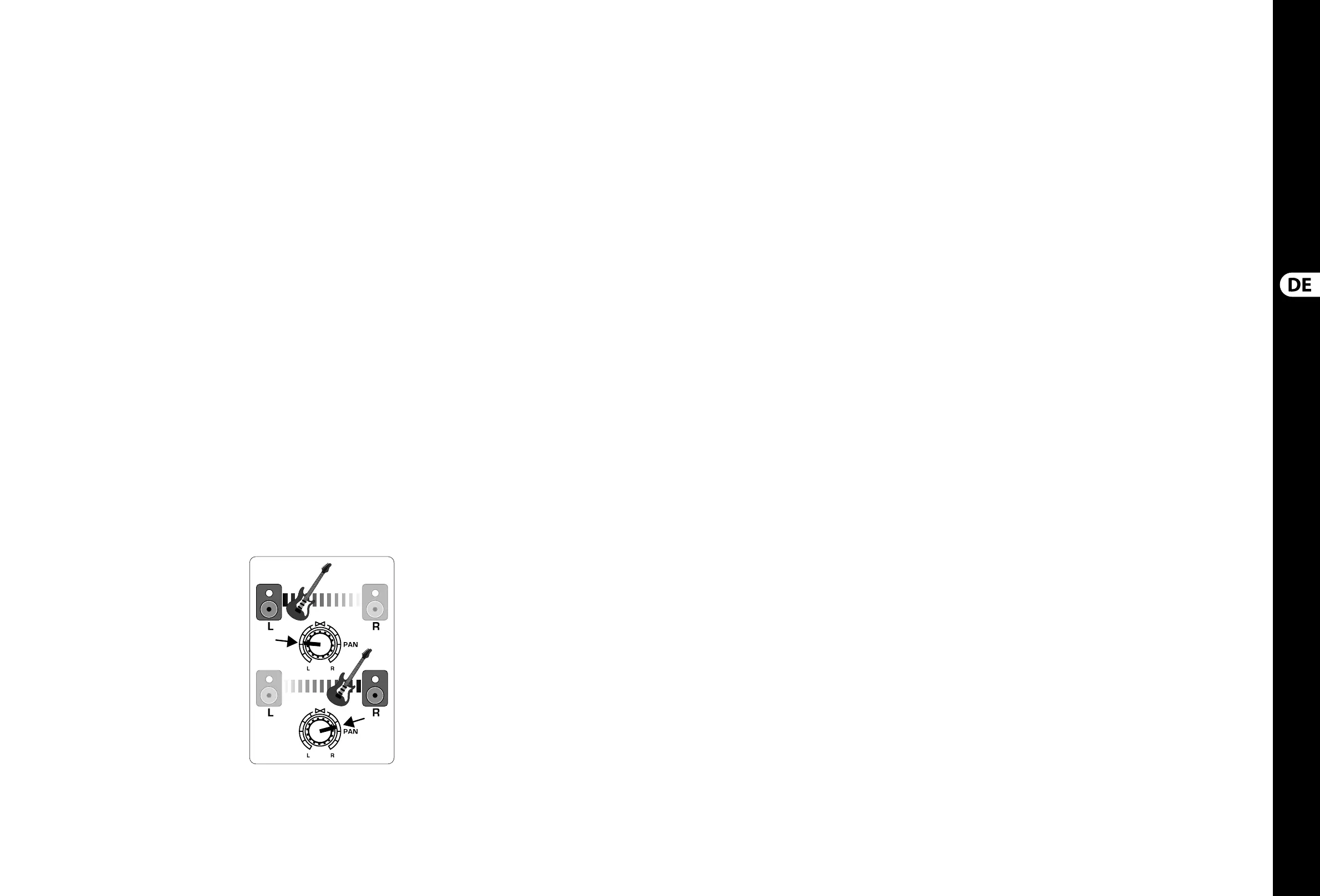

(12) PAN-Regler positioniert das Kanalsignal
im Stereofeld.
(13) MUTE-Taste entfernt den Kanal aus dem
MAIN MIX und leitet ihn zum ALT 3-4 Bus.
(14) SOLO-Taste leitet das Kanalsignal zum
Solo-Bus (Solo in Place) oder zum PFL-Bus
(Pre-Fader Listen).
(15) PEGELANZEIGE gibt den Eingangspegel
des Kanalsignals an.
(16) KANAL-FADER regelt die Lautstärke
des Kanals.
(17) LINE IN: linke und rechte Eingangsbuchse
für Mono- oder Stereosignale.
(18) LINE/FW 1-2 (3-4) Taste: Leitet das Signal von
einem Computer via FireWire/USB zu diesen
Kanälen, auf denen sie mit den EQ-, AUX- und
Fader-Funktionen geregelt werden können.
HINWEIS: Alle FireWire (FW) Routing-Schalter
funktionieren auch bei USB-Verbindung zum
Computer sowie im USB STAND ALONE-Modus,
je nachdem wie der MODE-Wahlschalter
(48) auf der Rückseite eingestellt ist.
(19) 4–Band-EQ für die Stereokanäle.
(20) BAL(ANCE)-Regler steuert die relative
Lautstärke der linken und rechten
Eingangssignale, bevor sie zum stereo
Main Mix-Bus geleitet werden.
(21) CONTROL ROOM OUT-Buchsen übertragen die
Summe aus E ekt- und Main Mix-Signalen
sowie auf Solo geschaltete Kanalsignale.
(22) MAIN OUT-Buchsen zum Anschließen von
Line-Pegel-Signalen an Aktivlautsprecher
oder externe Verstärker.
(23) ALT 3-4 OUT-Buchsen zum Anschließen
der Line-Pegel-Signale einer alternativen
Stereomischung an Aufnahmegeräte,
Aktivlautsprecher oder externe Verstärker.
Auch für Subgruppen verwendbar.
(24) CD/TAPE IN und OUT zum Anschließen einer
Stereoquelle oder zur Übertragung des
Summensignals zu einem externen Recorder.
(25) PHONES-Buchsen zum Anschließen
von Kopfhörern.
(26) INPUT-Pegelanzeige gibt die Stärke des in den
FX-Bus eingespeisten Signals an.
(27) FX-E ektregler wählt, welcher E ekt auf das
Signal angewandt wird.
(28) EDIT-Regler steuert den Hauptparameter
des E ekts.
(29) FX ON-Taste schaltet den E ekt ein und aus.
(30) Die TAP/SELECT-Taste erfüllt zwei
Funktionen. Indem man die Taste mehrmals
im Tempo des Musikstücks drückt, kann
man die Delay-Zeit der Presets 9 und 15
oder die Modulationsgeschwindigkeit
der Presets 10 - 12 anpassen. Die Taste
blinkt im entsprechenden Tempo. Die TAP/
SELECT-Taste ändert auch die Charakteristik
des zweiten Parameters der Presets 1 - 8,
13 - 14 und 16. Durch Drücken der Taste
kann man zwischen zwei verschiedenen
Werten (LED ein/aus) für den zweiten
Parameter umschalten.
(31) FW/USB LED zeigt an, dass der Computer
angeschlossen ist (basierend auf dem
rückseitigen Wahlschalter).
(32) VU-ANZEIGE gibt den Signalpegel an den
MAIN OUTPUT-Buchsen an.
(33) MODE-Taste entscheidet, ob die SOLO-Taste
im ‘Solo in Place’-Modus (Taste gelöst) oder
‘Pre-Fader Listen’-Modus (Taste gedrückt)
funktioniert. Für Gain-Einstellungen sollte
man PFL verwenden.
(34) PHONES-Regler steuert die Lautstärke an den
PHONES-Buchsen.
(35) CONTROL RM-Regler steuert die Lautstärke
an den CONTROL ROOM OUT-Buchsen.
(36) SOURCE Monitoring-Wahltasten leiten
das Signal entweder zu den CONTROL RM/
PHONES-Buchsen (linke Spalte) oder zum
MAIN MIX (rechte Spalte).
(37) PRE/POST Fader-Wahltasten für beide
AUX SEND-Busse.
(38) AUX SEND 1-2 Regler justieren den Pegel der
Send-Busse 1-2 (rückseitige Anschlüsse),
des internen FX-Busses (nur AUX 2) und der
FW 13-14 Aufnahmekanäle (Abgri hinter
den Reglern).
(39) Routing-Schalter für das AUX RETURN
2 Quellensignal.
(40) AUX RETURN 1-2 Regler justieren den Pegel
der AUX RETURN Busse 1-2 (rückseitige
Anschlüsse) oder des internen FX-Return-
Signals (nur AUX 2).
(41) MUTE-, SOLO- und LEVEL-Regler für den
ALT 3-4 Bus.
(42) TALKBACK Kommando-Sektion mit
TALKBACK MIC (eingebautes Mikrofon),
LEVEL-Regler (justiert den Pegel des internen
TALKBACK-Mikrofons), DESTINATION-
Schalter (Zielauswahl) und TALK-Schalter
(gedrückt halten während des Sprechens).
(43) 16-TRACK USB DRIVE RECORDER/MIDI
TRANSPORT CONTROL kann bei der
Verbindung des Mischers mit einem
Computer via FireWire oder USB als
MIDI Machine Control eingesetzt
werden. Im STAND ALONE-MODUS
auch zum Steuern der internen
USB-Recorderfunktionen einsetzbar.
(44) MAIN MIX-Stereofader regelt den
Gesamtausgangspegel des Mischers.
(45) POWER ON schaltet den Mischer ein.
(46) USB DRIVE-Buchse zum Anschließen von
externen USB-Festplattenlaufwerken
(empfohlen) oder USB-Sticks im STAND
ALONE-Modus.
(47) USB-Buchse zum Anschließen
eines Computers.
(48) MODE-Wahlschalter.
(49) FireWire-Buchse zum Anschließen
eines Computers.
(50) CHANNEL INSERTS zum Anschließen externer
E ekte PRE-FADER und PRE-EQ an die
Eingangskanäle (1-4).
(51) MAIN OUTPUTS zur Übertragung des MAIN
MIX-Signals über symmetrische XLR-Kabel.
(52) AUX(ILIARY) SENDS übertragen die beiden
Aux Bus-Signale 1-2 über symmetrische oder
unsymmetrische 6,35 mm-Klinkenkabel.
(53) AUX(ILIARY) RETURNS zur Rückführung eines
über die AUX SEND-Buchse ausgegebenen
und durch einen E ektprozessor geleiteten
Stereosignals in den vorgesehenen
Aux Bus. An diese Eingänge kann man
auch zusätzliche Line-Signalquellen,
z. B. Keyboards, anschließen.
