106 / 196 RU
Cплит-система кондиционирования воздуха/
руководство пользователя

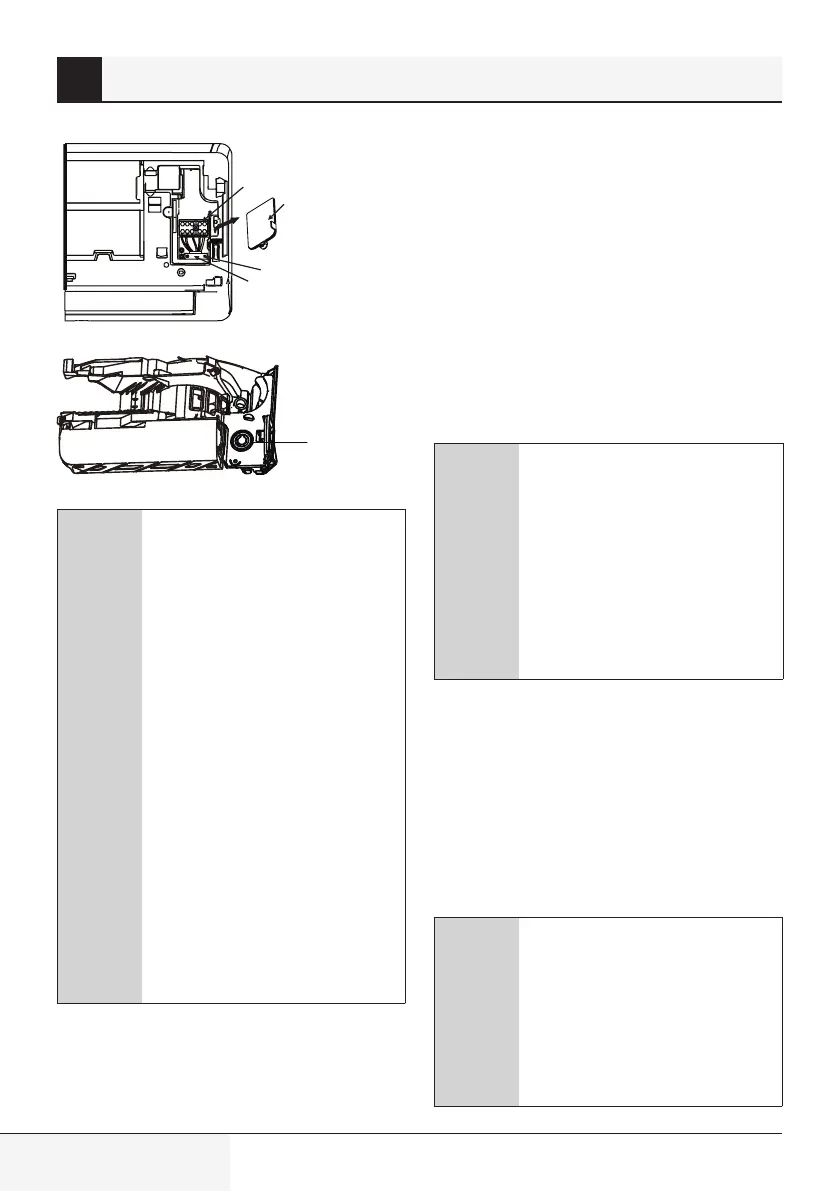

Вид спереди
Клеммная колодка
Крышка
распределительной
коробки
Винт
Кабельный зажим
Вид сзади
(Только для
некоторых моделей)
Фальш-панель
C
Примечание.
• Для устройств с трубкой
для кабелепровода удалите
большую пластиковую
фальш-панель, чтобы
открыть отверстие, через
которое можно пропустить
трубку кабелепровода.
• Для устройств с
пятижильным кабелем
удалите среднюю небольшую
пластиковую заглушку, чтобы
открыть отверстие, через
которое можно пропустить
кабель.
• Если пластиковую панель
не удастся удалить вручную,
используйте для этого
остроносые плоскогубцы.
3. Открутите кабельный зажим под клеммной
колодкой и отложите его в сторону.
4. На задней части изделия снимите
пластиковую панель, расположенную на
нижней левой стороне.
5. Пропустите сигнальный провод через
это отверстие с задней части блока в
переднюю.
6. Плотно прикрутите U-образные
наконечники проводов к соответствующим
контактам клеммной колодки на передней
части блока в соответствии с электрической
схемой, расположенной на внутреннем
блоке.
A
Внимание!
Не перепутайте фазы и
нулевые провода
Это может привести к
поражению электрическим
током и выходу из строя
кондиционера.
7. После проверки надежности всех
соединений прикрепите сигнальный кабель
к блоку с помощью кабельного зажима.
Плотно прикрутите кабельный зажим.
8. Установите на место крышку
разветвительной коробки на передней
панели блока, а также пластиковую панель
на его задней части.
C
Примечание в отношении
электропроводки:
Процесс подключения
проводов может
незначительно отличаться в
зависимости от устройства и
региона.
8 Монтаж внутреннего блока
