Cплит-система кондиционирования воздуха/
руководство пользователя
b. Удалите изоляцию с концов проводов.
c. С помощью обжимных щипцов зажмите
U-образные наконечники на концах
проводов.
Обратите внимание на провода,
находящиеся под напряжением
При опрессовке проводов четко различайте
провода под напряжением (L) от других
проводов.
A
Внимание!
Все электромонтажные
работы должны
выполняться строго
в соответствии со
схемой подключения,
расположенной внутри
распределительной
коробки наружного
блока.
2. Открутите винты крышки разветвительной
коробки и снимите ее.
3. Открутите кабельный зажим под клеммной
колодкой и отложите его в сторону.
4. Подключите провода в соответствии со
схемой подключения и плотно прикрутите
U-образные наконечники проводов к
соответствующим клеммам.
5. После проверки надежности всех
соединений сделайте петли на проводах,
чтобы предотвратить попадание дождевой
воды на контакты.
6. Закрепите кабель в блоке, используя
кабельный зажим. Плотно прикрутите
кабельный зажим.
7. Изолируйте неиспользуемые провода с
помощью изоляционной ленты из ПВХ.
Расположите провода таким образом, чтобы
они не касались каких-либо электрических
компонентов или металлических частей.

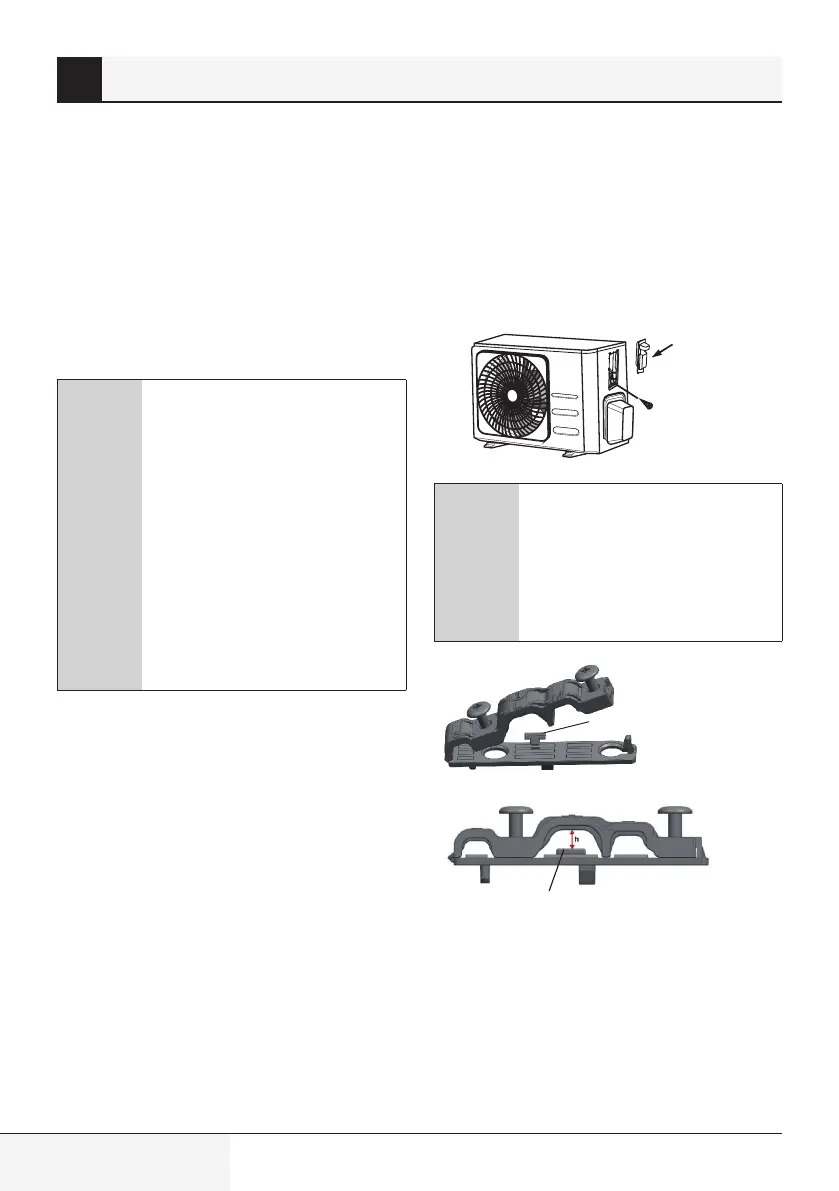

8. Установите на место крышку
разветвительной коробки на боковой
панели блока и прикрутите ее винтами.
Крышка
Винт
C
Примечание. Если кабельный
зажим выглядит так, как
показано на рисунке, выберите
подходящее сквозное
отверстие в соответствии с
диаметром провода.
Зажим
Предусмотрены отверстия трех размеров: маленькое,
среднее и большое
Если кабель прижат недостаточно плотно, используйте
кабельный зажим.
В Северной Америке:
1. Снимите крышку распределительной
коробки устройства, открутив 3 винта.
2. Удалите заглушки с панели кабелепровода.
9 Монтаж наружного блока
