182 / 196 UZ
Split turidagi konditsioner/Foydalanuvchi qo‘llanmasi

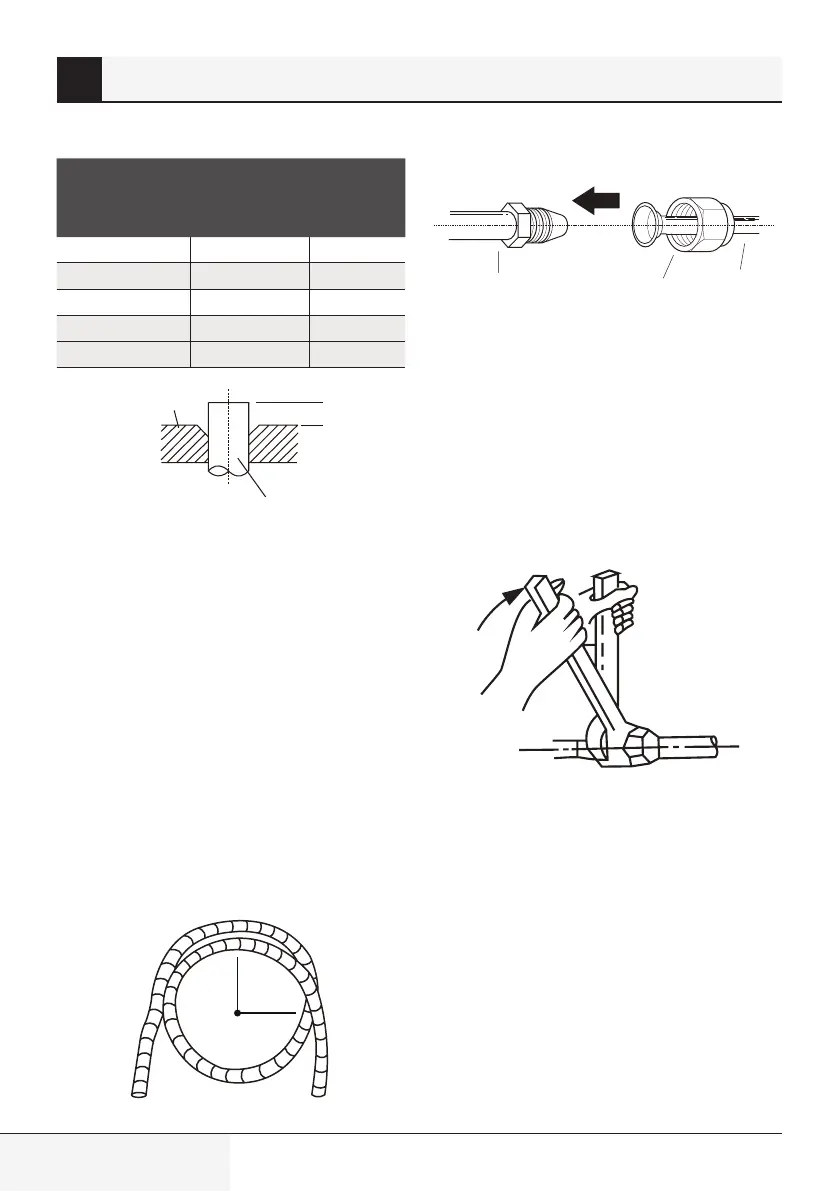

Valsovka shaklidan tashqari quvur uzaytmasi
Quvurning
tashqi diametri
(mm)
A (mm)
Min. Maks.
Ø 6,35 (Ø 0,25”) 0,7 (0,0275”) 1,3 (0,05”)
Ø 9,52 (Ø 0,375”) 1,0 (0,04”) 1,6 (0,063”)
Ø12,7 (Ø 0,5”) 1,0 (0,04”) 1,8 (0,07”)
Ø 16 (Ø 0,63”)
2,0 (0,078”)
2,2 (0,086”)
Ø 19 (Ø 0,75”) 2,0 (0,078”) 2,4 (0,094”)
A
Oqim shakli
Quvur
6. Valsovkalash asbobini shaklning ustiga joylang.
7. Quvur to‘liq valsovkalangunicha valsovkalash
asbobining dastasini soat mili bo‘yicha buring.
8. Valsovkalash asbobi va valsovka shaklini oling,
so‘ng quvurning uchini yorilishlar va tekis
valsovkalanishga tekshiring.
4-bosqich: Quvurlarni ulash
Sovituvchi quvurlarini ulashda haddan ortiq
mahkamlash yoki quvurni deformatsiya qilishdan
ehtiyot bo‘ling. Siz oldin past bosimli quvur, so‘ng
yuqori bosimli quvurni ulashingiz kerak.
Minimal egilish radiusi
Ulanma sovitish moddasi quvurini bukishda
minimal bukilish radiusi 10 sm bo‘ladi.
≥10 sm
(4 duym)
Radius
Quvurni ichki blokka ulash uchun ko‘rsatmalar
1. Ulaydigan ikki quvurning markazini tekislang.
Ichki blok quvuri
Oqim gaykasi
Quvur
2. Valsovka gaykani qo‘lingizda iloji boricha
mahkam qotiring.
3. Gayka kalitidan foydalanib bloki quvurchasidagi
gaykani qising.
4. Blok quvurida gaykani mahkam ushlab turib,
quyidagi Aylanish momenti talablari jadvaliga
asoslanib, moment qiymatlariga ko‘ra valsovka
gaykani qotirish uchun dinamometrik kalitdan
foydalaning. Valsovka gaykani biroz bo‘shating,
so‘ng qayta qotiring.
10 Sovituvchi modda quvuri ulanishi
