Benchmark BP Series - Connexion du Boyau

14

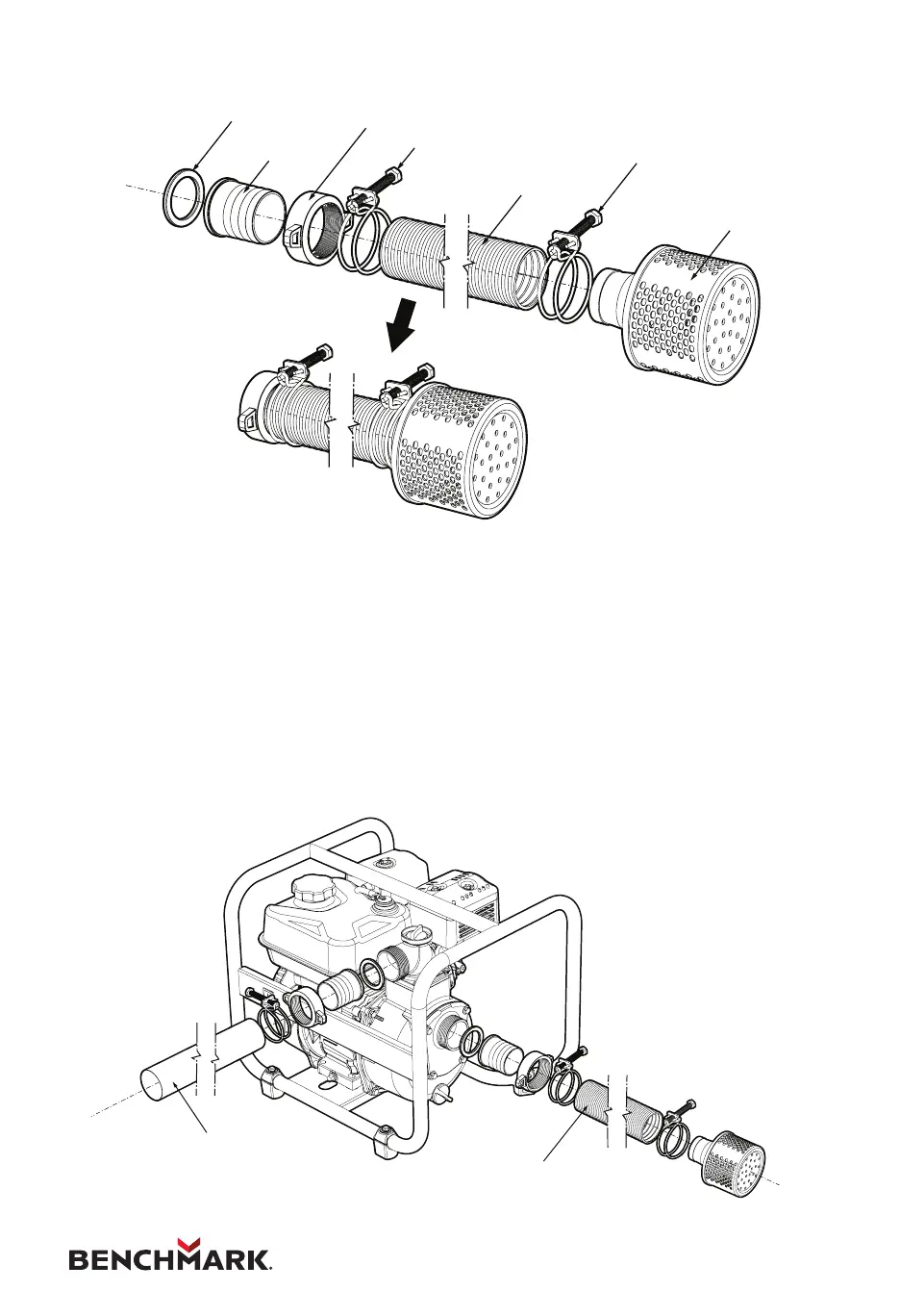

3.4 CONNEXION DU BOYAU (BP271 SEULEMENT)
1. Insérez les adaptateurs dans chacun des tuyaux d’aspiration et tuyaux de
déchargement.
2. Attachez les anneaux en O aux adaptateurs.
3. Serrez la pince du tuyau autour du tuyau de déchargement jusqu’à ce que
cette connexion soit bien serré et hermétique.
4. Insérez une passoire dans le tuyau d’aspiration et serrez le tuyau en
utilisant la pince jusqu’à ce que cette connexion soit bien serré et
hermétique.
5. Visez les adaptateurs dans leurs propres embouts du tuyau de pompe.
Les anneaux en O
Le connecteur
pour le boyau
La pince du tuyau
Tuyau d'aspiration
(not included)
La pince du tuyau
Passoire
La bague de serrage
Tuyau d'aspiration
(non inclus)
Tuyau de déchargement
(non inclus)
Les anneaux en O
Le connecteur
pour le boyau
La pince du tuyau
Tuyau d'aspiration
(not included)
La pince du tuyau
Passoire
La bague de serrage
Tuyau d'aspiration
(non inclus)
Tuyau de déchargement
(non inclus)
