10
Diagnostica

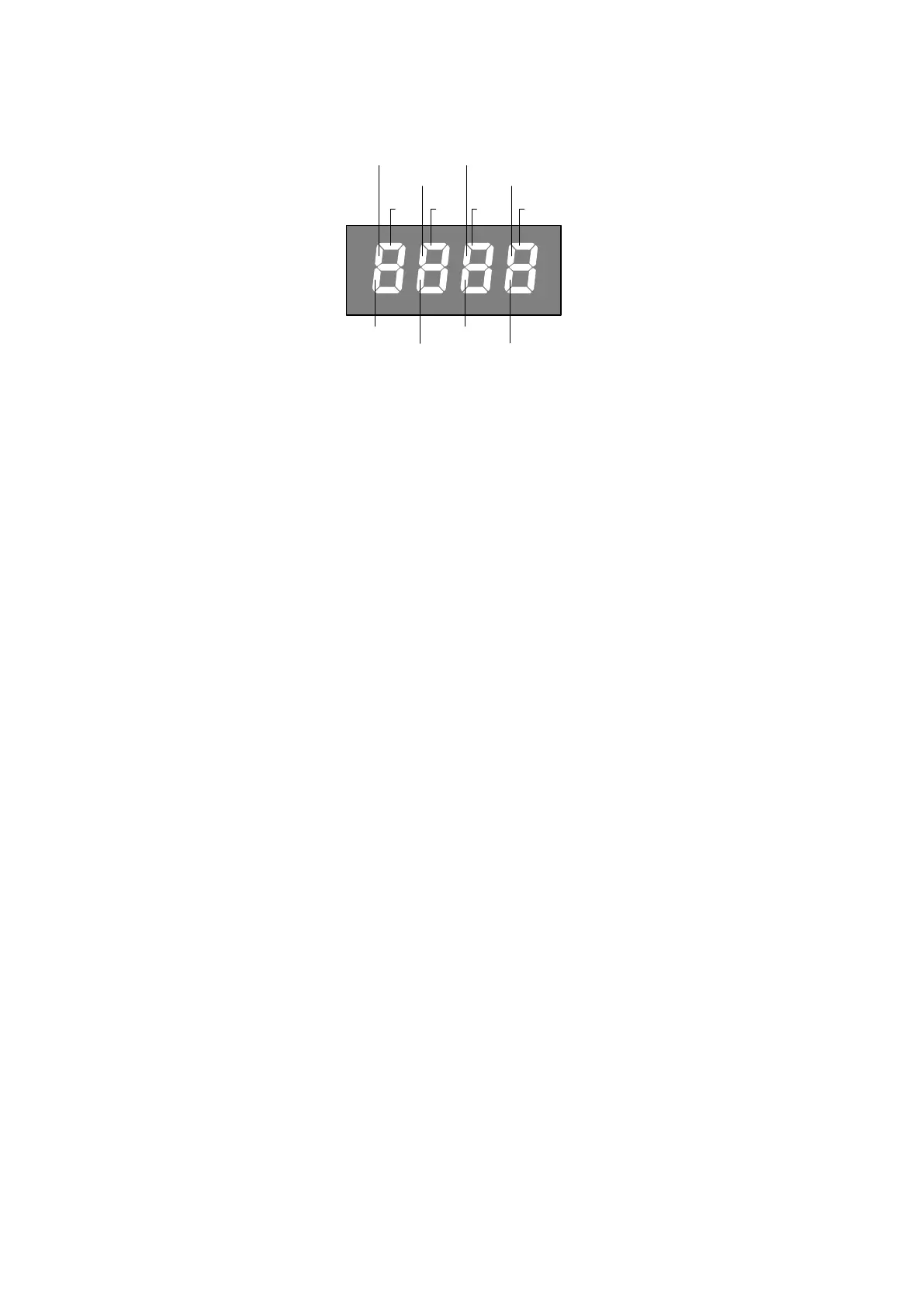

Nel caso di anomalie di funzionamento è possibile visualizzare, premendo il tasto + o -, lo stato di tutti gli ingressi (necorsa, coman-
do e sicurezza). Ad ogni ingresso è associato un segmento del display che in caso di attivazione si accende, secondo il seguente
schema.
Gli ingressi N.C. sono rappresentati dai segmenti verticali. Gli ingressi N.O. sono rappresentati dai segmenti orizzontali.
Messaggi di errore
La centrale verica il corretto funzionamento dei dispositivi di sicurezza.
In caso di malfunzionamento possono essere visualizzati dal display i seguenti messaggi:
ERR1 Errore verica fotocellule. Controllare i collegamenti e il corretto funzionamento dell fotocellule.
ERR2 Intervento sensore amperometrico antischiacciamento. Controllare la presenza di ostacoli.
ERR3 Il controllo singolo guasto ha avuto esito negativo. Contattare l’assistenza tecnica.
ERR4 Intervento della protezione salvamotore. Vericare il valore del parametro SAFM e controllare l’assorbimento del motore.
ERR5 Assenza di una delle tre fasi. Vericare il corretto collegamento dell’alimentazione di rete trifasica.
Fusibili
F1 Fusibile di protezione accessori
F2 Fusibile di protezione scheda logica
F3 Fusibile di protezione lapeggiante e elettrofreno.
