Betjeningsvejledning
til DUSPOL
®
analog
Læs grundig brugervejledningen og sikkerhedsins
truktionerne, inden ibrugtagning af volttesteren.
Indholdsfortegnelse:
1. Sikkerhedsinstruktion
2. Funktionsbeskrivelse
3. Funktionstest
4. Hvordan man tester AC volt
4.1 Hvordan man laver fasetest i AC volt
5. Hvordan man tester DC volt
5.1 Hvordan man laver polaritetstest i DC volt
6. Hvordan man tester fasefølge i 3-faset system
7. Generel vedligeholselse
8. Tekniske data
1. SIKEKRHEDS INSTRUKTION:
- Hold altid kun på håndtagene og
. Rør
ALDRIG kontakt elektroderne
-
Umiddelbart før brug : Tjek volttesteren (se rubrik
3).
Volttesteren må ikke bruges, hvis et eller flere
display viser fejl, eller hvis volttesteren ikke er klar
til brug (IEC 61243-3)
- Volttesteren må kun bruges i området 12 V - 500 V
AC/ DC
- Volttesteren er IP 64 klassificeret og kan
derfor bruges i fugtige omgivelser (designet til
udendørsbrug).
- Ved testning, hold fat i håndtagene og
.
- Brug aldrig testeren mere end 30 sekunder ad
gangen.
- Volttesteren kan bruges i temp. området -10 °C
- + 55 °C, og med en relativ fugtighed på mellem
20 % - 96 %.
- Skil ikke volttesteren ad!
- Beskyt håndtag, elektroder og ledning mod stød,
slag og lign.
- Opbevar volttesteren i tørre omgivelser.
- For at undgå skader og afladning af batteri, sæt
altid beskyttelses kapperne på måle-elektroderne
efter brug.
Vigtigt!
Efter max. brug (500 V i 30 sekunder), må volttesteren
IKKE bruges de næste 240 sekunder (4 minutter).
Volttesteren er udstyret med internationale elektriske
symboler og symboler for indication.
Symbol
Betydning
Apparat eller utrustning for arbeide
under spænding
Trykknapper
, AC
Vekselstrøm, vekselspænding
, DC
Jævnstrøm, jævnspænding
Jævn- og vekselspænding
Trykknapper, displayet begge
trykknapper aktiveret
Rotation
Fasefølge; fasefølge 50/ 60 Hz,
forutsatt at nullpunktet er jordet
Symbol for fase og fasefølge display
2. Funktions Beskrivelse
DUSPOL
®
analog er en 2-polet volttester efter
IEC 61243-3, med visuel display , og uden egen
strømforsyning. Volttesteren kan bruges til at teste
AC og DC volt i området 12 - 500 V en kan desuden
teste polaritet i DC og fasefølge i AC. Volttesteren kan
indikere fasefølgen, såfremt 0-lederen er jordet.

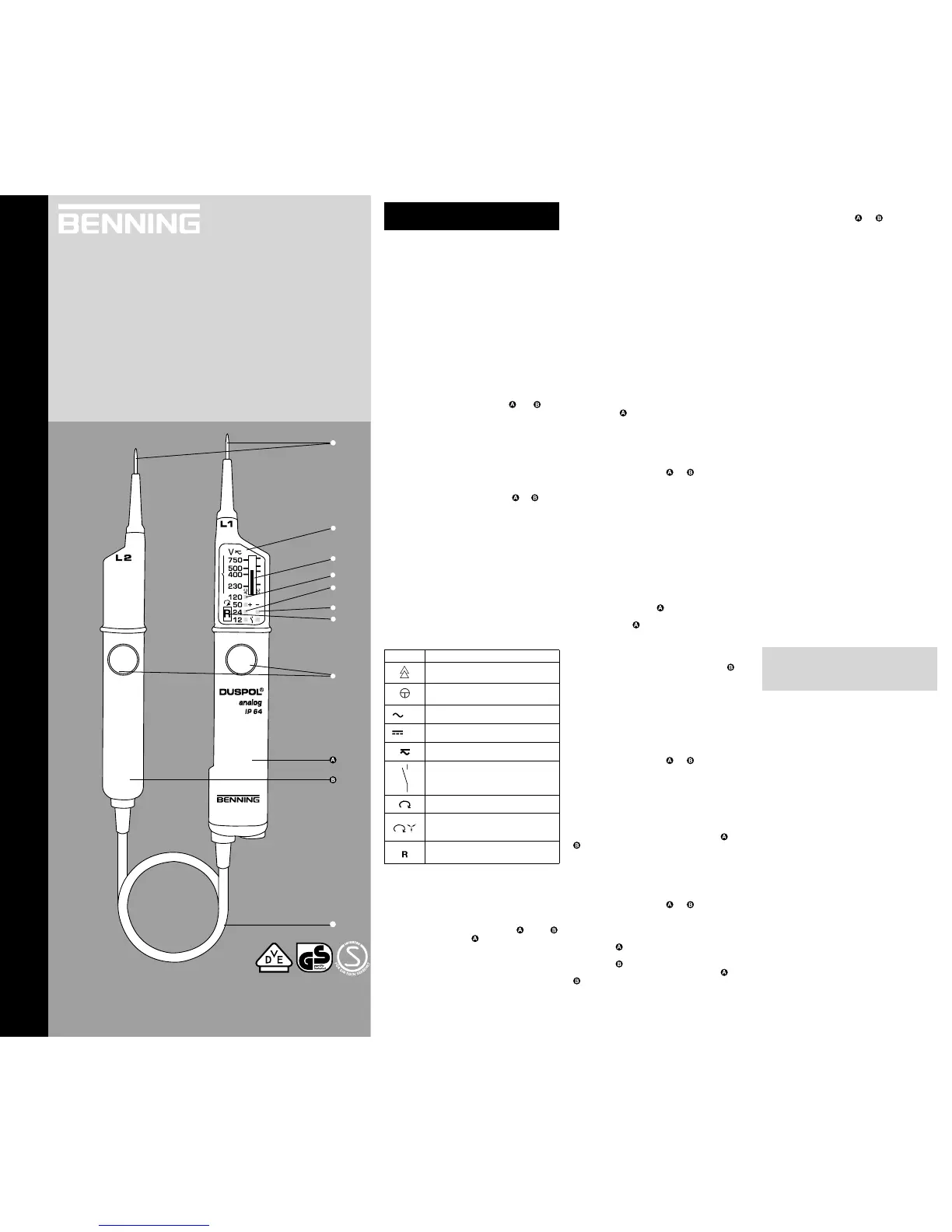

Volttesteren består af testproberne L1 og L2
,
samt kabel. Testproben L1 er med display .
Begge prober er med testknap . Uden at aktivere
begge trykknapper, kan følgende volt-størrelser vises:
24 V+; 24 V-; 50 V; 120 V. Ved at aktivere begge
trykknapper, switcher volttesteren til en lavere indre
modstand (fortrængning af induktiv og kapacitiv volt),
således at 12 V+ og 12 V- er aktiveret. Yderligere
målte volt i området 230 - 500 V AC/ DC er indikeret
ved hjælp af et søjle-display
Displayet:
Displayet består af høj-kontrast dioder (LED) til
indikering af AC og DC volt i følgende størrelser : 12 V;
24 V; 50 V; 120 V. Søjle-displayet viser voltværdier
mellem 230 V - 500 V AC/ DC.
Søjle-displayet viser AC volt på venstre side af skalaen
og DC volt på højre side. Den viste værdi er den
nominelle volt-værdi. Ved måling af DC volt, 12 V og
24 V, vises polariteten. 12 V dioden og søjle-displayet
kan kun aktiveres ved at trykke på begge trykknapper.
LC displayet
LC displayet bruges til fasetest (AC) og indikerer
fasefølgen i et 3-faset system.
3. Funktionstest
- Volt testeren må kun bruges i området 12 - 500 V
AC/ DC
- Brug aldrig volt testeren mere end 30 sekunder ad
gangen.
- Test altid volt testeren umiddelbart før brug.
- Test alle funktioner ved hjælp at kendte volt-
værdier :
- For DC volttest ; brug f.x. et bil batteri
- For AC volttest : brug f.x. en 230 V stikkontakt.
Brug ikke volttesteren, med mindre alle funktioner
fungerer korrekt. Tjek LC-displayet ved at konnecte
testproben L1 til en extern fase.
4. AC Volt Test
- Volttesteren må kun bruges i området 12 V - 500 V
AC/ DC
- Brug aldrig testeren mere end 30 sekunder ad
gangen.
- Tag fat om håndtagene og
på testproberne
L1 og L2.
- Sæt måle-elektroderne , på testproberne, mod
de relevante målepunkter.
- Fra 24 V AC, og hvis begge trykknapper er
aktiveret fra 12 V AC, LED-dispalyet tændes
i + og - og . Fra 230 V - 500 V AC vises
værdien i søjle-displayet, hvis begge trykknapper
er aktiveret.
Rør kun testeren på de isolerede håndtag. Rør
ALDRIG displayet eller måle-elektroderne.
4.1 Fase-Test i AC Volt
- Volttesteren må kun bruges i området 12 V - 500 V
AC/ DC
- Fasetest er muligt i jordet net fra 230 V AC
- Tag fat i testprobe L1 .
- Sæt måle-elektroden mod det ønskede
målepunkt L1 .
- Brug aldrig testeren mere end 30 sekunder ad
gangen
- Hvis ”R” vises i LC-displayet er testeren i
kontakt med en aktiv fase.
Rør ALDRIG måle-elektroden på test-probe L2
ved
denne fase-test.
Bemærk:
Læsning af LC-displayet , kan være forringet pga. fx
dårlig belysning, beskyttelses beklædning m.m.
5. DC Volt Test
- Volttesteren må kun bruges i området 12 V - 500 V
AC/ DC
- Brug aldrig testeren mere end 30 sekunder ad
gangen.
- Tag fat om håndtagene og
på testproberne
L1 og L2
- Sæt måle-elektroderne , på testproberne, mod
de relevante målepunkter.
- Fra 24 V DC, og hvis begge trykknapper er
aktiveret fra 12 V DC, LED-dispalyet tændes i +
og - og . Fra 230 V - 500 V DC vises værdien
i søjle-displayet , hvis begge trykknapper er
aktiveret.
Rør kun testeren på de isolerede håndtag L1 og L2
. Rør ALDRIG displayet eller måle-elektroderne
5.1 Polaritets Test
- Volttesteren må kun bruges i området 12 V - 500 V
AC/ DC
- Brug aldrig testeren mere end 30 sekunder ad
gangen.
- Tag fat om håndtagene og
på testproberne
L1 og L2
- Sæt måle-elektroderne , på testproberne, mod
de relevante målepunkter.
Hvis LED-dioden tændes, er den positive pol ved
testprobe L1
Hvis LED-dioden tændes, er den negative pol ved
testprobe L2
Rør kun testeren på de isolerede håndtag L1 og L2
. Rør ALDRIG displayet eller måle-elektroderne.
6. Fase-Test
- Volttesteren må kun bruges i området 12 V - 500 V
AC/ DC
- Brug aldrig testeren mere end 30 sekunder ad
gangen.
Tag fat om håndtagene og
på testproberne
L1 og L2
- Fase-testen er mulig fra 230 V AC (fase mod fase)
i et jordet 3-faset net.
- LED-dioderne eller søjle-displayet skal indikere
volt-værdien
Når de to måle-elektroder sættes på 2 faser i et 3-faset
net, korrekt monteret, vil LC-displayet vise ”R”. Hvis
faserne ikke er rigtig monteret vil der intet vises i LC-
displayet
Fasefølgen skal altid kontrol-testes. Hvis LC-displayet
viser korrekt rotation (med uret) på 2 af de 3 faser,
de samme 2 faser skal testes ved at bytte om på de 2
måle-elektroder. Hvis der i begge tilfælde vises ”R” i
LC-displayet , er jordingen for svag.
Bemærk:
Læsning af LC-displayet, kan være forringet pga. fx
dårlig belysning, beskyttelses beklædning m.m.
7. Generel vedligeholdelse
Tør kun volt-testeren af med tørre klude eller specielle
renseservietter. Brug aldrig vand, sulfo eller andre
væsker.
8. Tekniske data
- Vejledning for 2-polet volt-tester : IEC 61243-3
- Beskyttelses-klasse: IP 64, IEC 60529 (DIN 40050),
må bruges udendørs.
-
Nominel volt-område (klasse A) 12 V - 500 V AC/ DC
- Intern modstand: 180 kΩ
- Intern modstand ved begge trykknapper aktiveret:
24 kΩ
- Strømforbrug: max 3,2 mA (500 V)
- Strømforbrug ved begge trykknapper aktiveret:
0,032 A (500 V)
- Polaritets indikation : LED + ; LED -
- Display-visning: Dioder 24 V+; 24 V-, 50 V; 120 V,
og med begge trykknapper aktiverer 12 V+; 12 V-
- Sølje-dispaly 230 V - 500 V AC/ DC
- Fejlvisning: U
n
= ± 15 % ELV U
n
= -15 %
- Frekvens-område 0 - 60 Hz
- Fase og fasefølge 50/ 60 Hz og kun voltstørrelser
over 230 V AC
- Max operations tid : 30 sekunder (derefter
240 sekunders pause)
- Vægt: ca. 180 g
- kabellængde: ca. 900 mm
- Temperatur område : -10 °C til +55 °C (klima
katagori N)
- Luft fugtighed: fra 20 % til 96 % (klima katagori N)
Nb: hvis der måles spænding over 500 V
- til max. 750 V - er den maximale
Testtid 10 sekunder.
