Instrukcja obsługi
DUSPOL
®
analog
Przed użyciem przyrządu DUSPOL
®
analog należy
dokładnie zapoznać się z niniejszą instrukcją
obsługi oraz bezwzględnie przestrzegać zasad
jego bezpiecznego użytkowania.
Spis treści:
1. Zasady bezpiecznego użytkowania przyrządu
2. Opis przyrządu
3. Test przyrządu
4. Pomiar napięcia przemiennego AC
4.1 Kontrola napięcia fazowego AC
5. Pomiar napięcia stałego DC
5.1 Kontrola polaryzacji napięcia stałego DC
6. Kontrola następstwa faz w sieci trójfazowej
7. Konserwacja przyrządu
8. Dane techniczne przyrządu
1. Zasady bezpiecznego użytkowania przyrządu
- Przyrząd należy trzymać tylko przez izolowane
uchwyty
i
. Nie należy dotykać elektrod
(końcówki sond pomiarowych)!
- Bezpośrednio przed użyciem należy sprawdzić
poprawność działania przyrządu (zobacz
rozdz.3.). Przyrząd nie może być używany, jeżeli
jedna lub kilka funkcji wyświetlacza zanikają lub
przyrząd nie jest przygotowany do pracy (IEC
61243-3)!
- Przyrząd jest klasy napięciowej A. Może mierzyć
napięcia z zakresu 12 V – 500 V AC/ DC!
- Przyrząd ma stopień ochrony IP 64 i może być
używany w wilgotnym środowisku (przeznaczony
do użytku w terenie)
- W trakcie pomiarów przyrząd należy mocno
trzymać za uchwyty
i
.
- Nie należy wykonywać pomiarów napięć do 500 V
dłużej niż 30s.!
- Przyrząd pracuje poprawnie w zakresie temperatur
od -10 °C do +55 °C przy względnej wilgotności
powietrza 20 % - 96 %.
- Nie demontować przyrządu!
- Chronić obudowę przyrządu przed
zanieczyszczeniem i uszkodzeniami
mechanicznymi!
- Przechowywać przyrząd w suchym
pomieszczeniu.
Uwaga:
Po maksymalnym obciążeniu przyrządu (np. pomiar
napięcia do 500 V przez 30s.) następny pomiar może
być wykonany nie wcześniej niż po 240 s.!
Przyrząd jest oznaczony międzynarodowymi
symbolami elektrycznymi oraz dodatkowymi
oznaczeniami:
Symbol Znaczenie
Urządzenie lub sprzęt przeznaczony do
pracy pod napięciem
Przycisk
, AC
Prąd przemienny (AC)
, DC Prąd stały (DC)
Prąd stały i przemienny (DC i AC)
Przycisk (ręcznie wyzwalany); odczyty
są możliwe tylko, gdy oba przyciski są
naciśnięte
Następstwo faz zgodne z kierunkiem
ruchu wskazówek zegara
Wskaźnik następstwa faz; wskazania
następstwa faz tylko dla częstotliwości
50 Hz – 60 Hz względem przewodu
zerowego sieci
Symbol obecności napięcia fazowego
i wskaźnik następstwa faz (następstwo
zgodne z kierunkiem ruchu wskazówek
zegara)
2. Opis przyrządu
Przyrząd DUSPOL
®
analog jest dwubiegunowym
miernikiem (zgodnie z IEC 61243-3) z wyświetlaczem
bez własnego źródła zasilania. Przeznaczony
jest do pomiarów napięć stałych DC i przemiennych
AC w zakresie od 12 V do 500 V AC/ DC. Przyrząd
może być także wykorzystany do kontroli polaryzacji
napięcia stałego oraz do kontroli napięcia fazowego.
Dodatkowo wskazuje on następstwo faz względem
przewodu zerowego.

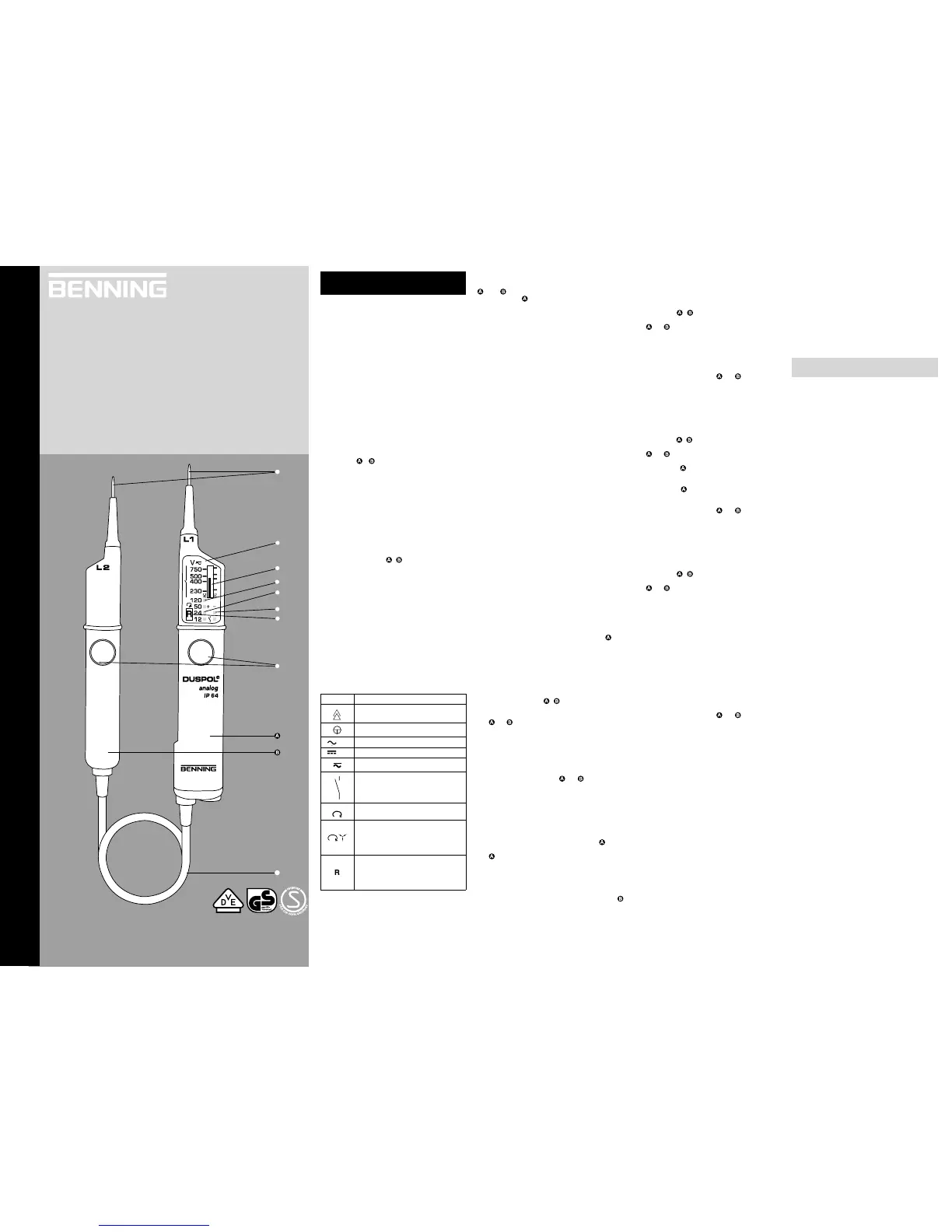

Przyrząd składa się z dwóch sond pomiarowych L1
i L2
oraz kabla przyłączeniowego . Sonda
pomiarowa L1 wyposażona jest w wyświetlacz
. Na obu sondach znajdują się przyciski . Bez
ich naciskania, dostępne są następujące wskazania
napięć (AC lub DC): +24V; -24V; 50V; 120V.
Naciśnięcie obu przycisków powoduje przełączenie
wewnętrznej rezystancji przyrządu na najmniejszą
wartość. W ten sposób uruchamiany jest zakres
pomiarowy +12V –12V. Dodatkowe zakresy od 230 V
do 500 V AC/ DC uzyskuje się przez zastosowanie
dodatkowego wskaźnika . Czas trwania pomiaru
w tym zakresie (z mniejszą rezystancją wewnętrzną)
zależy od wartości mierzonego napięcia.
Pole wyświetlacza
Wyświetlacz zbudowany jest z diod LED
wskazujących napięcia DC i AC w zakresach
pomiarowych 12 V; 24 V; 50 V; 120 V (stały
wskaźnik). Dodatkowy wskaźnik umożliwia odczyt
napięć z zakresów pomiarowych 230 V; 500 V;
na odpowiednich skalach dla napięć stałych i
przemiennych. Skala dla napięcia stałego DC
znajduje się po lewej stronie wskaźnika a dla napięcia
przemiennego na prawej jego stronie. Podczas
pomiarów napięć stałych DC dla zakresów 12 V i 24 V
wskaźnik diodowy pokazuje polaryzację (zob. rozdz.
5). Zakres pomiarowy 12 V oraz dodatkowy wskaźnik
uruchamiane są tylko przez naciśnięcie przycisków na
obu sondach.
Wyświetlacz ciekłokrystaliczny LCD
Na wyświetlaczu LCD wyświetlany jest wskaźnik
obecności napięcia fazowego oraz wskaźnik
następstwa faz w sieci trójfazowej.
3. Test przyrządu
- Przyrząd mierzy napięcia znamionowe z zakresu
12 V – 500 V AC/ DC!
- Nie należy wykonywać pomiarów napięć do 500 V
dłużej niż 30s.!
- Sprawdzić poprawność działania przyrządu
bezpośrednio przed użyciem!
- Przeprowadzić test przy pomocy znanych źródeł
napięcia
• Dla napięcia stałego np.: akumulator
samochodowy.
• Dla napięcia przemiennego np.: gniazdko
230 V.
Nie używać przyrządu, jeśli wszystkie jego funkcje nie
działają poprawnie!
Sprawdzić działanie wyświetlacza LCD przez
podłączenie tylko sondy pomiarowej L1
do
przewodu fazowego.
4. Pomiar napięcia przemiennego AC
- Przyrząd mierzy napięcia znamionowe z zakresu
12 V – 500 V AC!
- Nie należy wykonywać pomiarów napięć do 500 V
dłużej niż 30s.
- W trakcie pomiarów przyrząd należy mocno
trzymać za uchwyty
i
sond pomiarowych L1 i
L2.
- Dołączyć styki elektrod sond pomiarowych L1
i L2
do odpowiednich punktów pomiarowych.
- Podczas pomiarów z zakresami pomiarowymi
12 V i 24 V diody LED ”+” oraz ”-” i
świecą. Napięcia z zakresu 230 V ÷ 500 V AC/
DC wskazywane są przez dodatkowy wskaźnik
tylko, jeżeli przyciski na obu sondach są
naciśnięte.
Przyrząd należy trzymać tylko przez izolowane
uchwyty sąd pomiarowych L1
i L2
! Nie zasłaniać
wyświetlacza! Nie dotykać elektrod!
4.1 Kontrola napięcia fazowego AC
- Przyrząd mierzy napięcia znamionowe z zakresu
12 V – 500 V AC!
- Kontrola napięcia fazowego możliwa jest tylko dla
sieci uziemionej dla zakresu pomiarowego 230 V!
- W trakcie pomiarów przyrząd należy mocno
trzymać za uchwyt sondy pomiarowej L1 .
- Dołączyć styki elektrody sondy pomiarowej L1
do odpowiedniego punktu pomiarowego.
- Nie należy wykonywać pomiarów napięcia dłużej
niż 30s. Maksymalny dozwolony czas pracy = 30s.!
- Symbol ”R” pojawiający się na wyświetlaczu
oznacza, że urządzenie jest podłączone do
przewodu fazowego.
Nie dotykać elektrody sondy pomiarowej
L2
podczas kontroli napięcia fazowego!
Uwaga:
Obraz na wyświetlaczu LCD może mieć gorszy
kontrast z powodu złego oświetlenia, zastosowania
odzieży ochronnej lub złej lokalizacji sondy
pomiarowej.
5. Pomiar napięcia stałego DC
- Przyrząd mierzy napięcia znamionowe z zakresu
12 V – 500 V DC!
- Nie należy wykonywać pomiarów napięć do 500 V
dłużej niż 30s.!
-
W trakcie pomiarów przyrząd należy mocno trzymać
za uchwyty i
sond pomiarowych L1 i L2.
- Dołączyć styki elektrod sond pomiarowych L1
i L2
do odpowiednich punktów pomiarowych.
- Podczas pomiarów z zakresami pomiarowymi 12 V i
24 V diody LED „+” oraz „-” i świecą. Napięcia
z zakresu 230 V ÷ 500 V AC/ DC wskazywane są
przez dodatkowy wskaźnik tylko, jeżeli przyciski
na obu sondach są naciśnięte.
Przyrząd należy trzymać tylko przez izolowane
uchwyty sąd pomiarowych L1
i L2
! Nie zasłaniać
wyświetlacza! Nie dotykać elektrod!
5.1 Kontrola polaryzacji napięcia stałego DC
- Przyrząd mierzy napięcia znamionowe z zakresu
12 V – 750 V DC!
- Nie należy wykonywać pomiarów napięć do 500 V
dłużej niż 30s.!
- W trakcie pomiarów przyrząd należy mocno trzymać
za uchwyty
i
sond pomiarowych L1 i L2.
- Dołączyć styki elektrod sond pomiarowych L1
i L2
do odpowiednich punktów pomiarowych.
- Świecąca dioda LED oznacza, że sonda
pomiarowa podłączona jest do dodatniego
bieguna testowanej jednostki.
- Świecąca dioda LED oznacza, że sonda
pomiarowa
podłączona jest do ujemnego
bieguna testowanej jednostki.
Przyrząd należy trzymać tylko przez izolowane
uchwyty sąd pomiarowych L1
i L2
! Nie zasłaniać
wyświetlacza! Nie dotykać elektrod!
6. Kontrola następstwa faz w sieci trójfazowej
- Przyrząd mierzy napięcia znamionowe z zakresu
12 V – 500 V AC/!
- Kontrola następstwa faz możliwa jest tylko dla
sieci uziemionej dla zakresu pomiarowego 230 V!
-
W trakcie pomiarów przyrząd należy mocno trzymać
za uchwyty i
sond pomiarowych L1 i L2.
- Dołączyć styki elektrod sond pomiarowych L1
i L2
do odpowiednich punktów pomiarowych.
- Nie należy wykonywać pomiarów napięcia dłużej
niż 30s. Maksymalny dozwolony czas pracy = 30s.!
Na wyświetlaczu LCD pojawi się symbol ”R”,
jeżeli elektrody zostały dołączone do dwóch faz
sieci trójfazowej o zgodnym następstwie faz. W
przypadku, gdy następstwo faz jest przeciwne na
wyświetlaczu nie pojawia się symbol ”R”. Kontrola
następstwa faz zawsze wymaga dwóch pomiarów
tzn., jeżeli przyrząd wskazuje kierunek zgodny dla
dwóch faz sieci trójfazowej to należy wykonać drugi
pomiar podłączając odwrotnie sondy pomiarowe
do tych samych faz. Podczas drugiego pomiaru na
wyświetlaczu nie powinien pojawiać się symbol ”R”.
Jeżeli jednak podczas obu pomiarów pojawia się
symbol ”R”, oznacz to, że rezystancja uziemienia jest
za duża.
Przyrząd należy trzymać tylko przez izolowane
uchwyty sąd pomiarowych L1
i L2
! Nie zasłaniać
wyświetlacza! Nie dotykać elektrod!
7. Konserwacja przyrządu
Obudowę przyrządu należy czyścić czystą i suchą
ściereczką. Można zastosować specjalne materiały
czyszczące. Nie używać rozpuszczalników i/ lub
materiałów ściernych.
8. Dane techniczne przyrządu
- Wytyczne dla dwubiegunowych mierników
napięcia: IEC 61243-3
- Stopień ochrony IP 64, IEC 60529 (DIN 40050),
przyrząd także do użytku w terenie!
- Przyrząd wykonany w klasie napięciowej A.
Znamionowy zakres napięciowy: 12 V - 500 V AC/
DC
- Rezystancja wewnętrzna, obwód pomiarowy:
180 kΩ
- Rezystancja wewnętrzna, obwód obciążenia
- oba przyciski naciśnięte!: ok. 24 kΩ
- Pobór prądu; obwód pomiarowy: maks. I
n
=3,2 mA
(
500 V AC/ DC
)
- Pobór prądu, obwód obciążenia - oba przyciski
naciśnięte!: I
S
=0,032 A (500 V)
- Wskaźnik polaryzacji: dioda LED +; dioda LED -
(wskazywany uchwyt = polaryzacja dodatnia)
- Wskazywane zakresy pomiarowe, diody LED:
+12V*; -12V*; +24V; -24V; 50V; 120V (* oba
przyciski naciśnięte)
- Dodatkowy wskaźnik 230 V ÷ 500 V AC/ DC
- Maks. błąd pomiaru: U
n
± 15 %, ELV U
n
– 15 %
- Zakres częstotliwości znamionowej f=0 ÷ 60 Hz
- Kontrola napięcia fazowego i następstwa faz:
f=50 - 60 Hz
- Napięcie kontroli fazy i następstwa faz
U
n
≥ 230 V
- Maks. dozwolony czas pracy ED=30s., przerwa
pomiędzy pomiarami 240 s.
- Ciężar ok. 180 g
- Długość kabla przyłączeniowego ok. 900 mm
- Zakres temperatury pracy i magazynowania
przyrządu: -10 °C ÷ +55 °C (kategoria klimatyczna N)
- Względna wilgotność powietrza:
20 % ÷ 96 % (kategoria klimatyczna N)
Przy napięciach powyżej 500 V
do max. 750 V max. ED=10 sek.
DUSPOL
®
analog
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de
Bedienungsanleitung
Operating manual
Mode d‘emploi
Manuel de instrucciones
Инструкция за експлоатация
CZ
Návod k použití zkoušečky
Brugsanvisning
FIN
Käyttöohje
Οδηγίες χρήσεως
Használati utasítás
Istruzioni per l’uso
LT
Naudojimosi instrukcija
Bruksanvisning
Gebruiksaanwijzing
Instrukcja obsługi
RUS
Инструкция по эксплуатации
индикатора напряжения
Bruksanvisning
Priručnik za upotrebu
geprüft und zugelassen
T.-Nr. 756156.01/ 11-2003
To Next Page
Loading...
