Οδηγίες χρήσεως
DUSPOL
®
analog
Πριν χρησιμοποιήσετε το όργανο ελέγχου τάσεως
DUSPOL analog: Διαβάστε παρακαλώ τις οδηγίες
χρήσεως και προσέξτε προπαντός τις οδηγίες
ασφάλειας!
Περιεχόμενα
1. Οδηγίες ασφάλειας
2. Περιγραφή λειτουργίας οργάνου
3. Έλεγχος λειτουργίας οργάνου
4. Έτσι ελέγχετε την εναλλασσόμενη τάση
4.1 Έτσι ελέγχετε την φάση στην εναλλασσόμενη
τάση
5. Έτσι ελέγχετε την συνεχή τάση
5.1 Έτσι ελέγχετε την πολικότητα στη συνεχή
τάση
6. Έτσι ελέγχετε την κατεύθυνση
περιστρεφομένου πεδίου ενός τριφασικού
ρεύματος
7. Γενική συντήρηση
8. Τεχνικά χαρακτηριστικά
1. Οδηγίες ασφάλειας:
- Κατά την χρησιμοποίηση του οργάνου πιάνουμε
τις μονωμένες χειρολαβές
και
και δεν
αγγίζουμε τις ακίδες
!
- Πριν χρησιμοποιηθεί το όργανο, ελέγχουμε την
λειτουργία του (βλέπε παράγραφο 3). Το όργανο
δεν πρέπει να χρησιμοποιηθεί, εάν κάποια από τις
λειτουργίες του ή μερικές ενδείξεις δεν δουλεύουν,
ή αν δεν υπάρχει λειτουργικότητα.
- (IEC 61243-3)!
- Το όργανο (κατηγορία τάσεως Α) επιτρέπεται να
χρησιμοποιηθεί μόνο σε τάση 12 V έως 500 V AC/
DC!
- Το όργανο έχει βαθμό προστασίας ΙΡ 64 και
γι΄αυτό μπορεί να χρησιμοποιηθεί και σε υγρό
περιβάλλον.
- Κατά τον έλεγχο κρατάμε τις χειρολαβές και
με τις παλάμες μας.
- Η ενεργοποίηση του οργάνου δεν πρέπει να
υπερβαίνει τα 30 δευτερόλεπτα.
- Το όργανο λειτουργεί σε θερμοκρασία από -10 °C
έως +55 °C σε ατμοσφαιρική υγρασία από 20 %
έως 96 %.
- Το όργανο δεν επιτρέπεται να ανοιχτεί!
- Το όργανο πρέπει να διατηρείται καθαρό και
άφθαρτο.
- Το όργανο πρέπει να φυλάσσεται σε ξηρό
περιβάλλον.
- Για την ατομική μας προστασία θα πρέπει να
βάζουμε τα μαύρα καλύμματα στις ακίδες μετά την
χρησιμοποίηση του οργάνου.
Προσοχή:
Όταν το όργανο χρησιμοποιηθεί για 30 δευτερόλεπτα
σε 500 V AC/ DC, για την επόμενη μέτρηση θα πρέπει
να μείνει 5 λεπτά εκτός λειτουργίας.
Πάνω στο όργανο είναι απεικονισμένα ηλεκτρικά
σύμβολα και σύμβολα ένδειξης και χρήσης με την
ακόλουθη έννοια:
Σύμβολο Έννοια
συσκευή ή εξοπλισμός για εργασία
υπό πίεση
μπουτόν
, AC εναλλασσόμενο ρεύμα
, DC
συνεχές ρεύμα
συνεχές και εναλλασσόμενο ρεύμα
μπουτόν: μόνο πατώντας και τα δύο
μπουτόν
έχουμε τις ανάλογες ενδείξεις
έννοια δεξιάς στροφής
ένδειξη της κατεύθυνσης
περιστρεφομένου πεδίου, που
είναι μόνο στα 50/ 60 Hz και σε
γειωμένο δίκτυο δυνατή
σύμβολο για ένδειξη φάσεων και
κατεύθυνσης περιστρεφομένου πεδίου
2. Περιγραφή λειτουργίας:
Το DUSPOL analog είναι ένα διπολικό όργανο ελέγχου
τάσεως κατά IEC 61243-3 με οπτική ένδειξη
.
Το όργανο ελέγχει συνεχή και εναλλασσόμενη τάση
από 12 V έως 500 V AC/ DC. Οταν η τάση είναι
συνεχής είναι δυνατός ο έλεγχος πολικότητας και στην
εναλλασσόμενη τάση, ο έλεγχος φάσεων. Εχει
ένδειξη κατεύθυνσης περιστρεφομένου πεδίου ενός
δικτύου τριφασικού ρεύματος εφ΄όσον ο αστέρας είναι
γειωμένος.

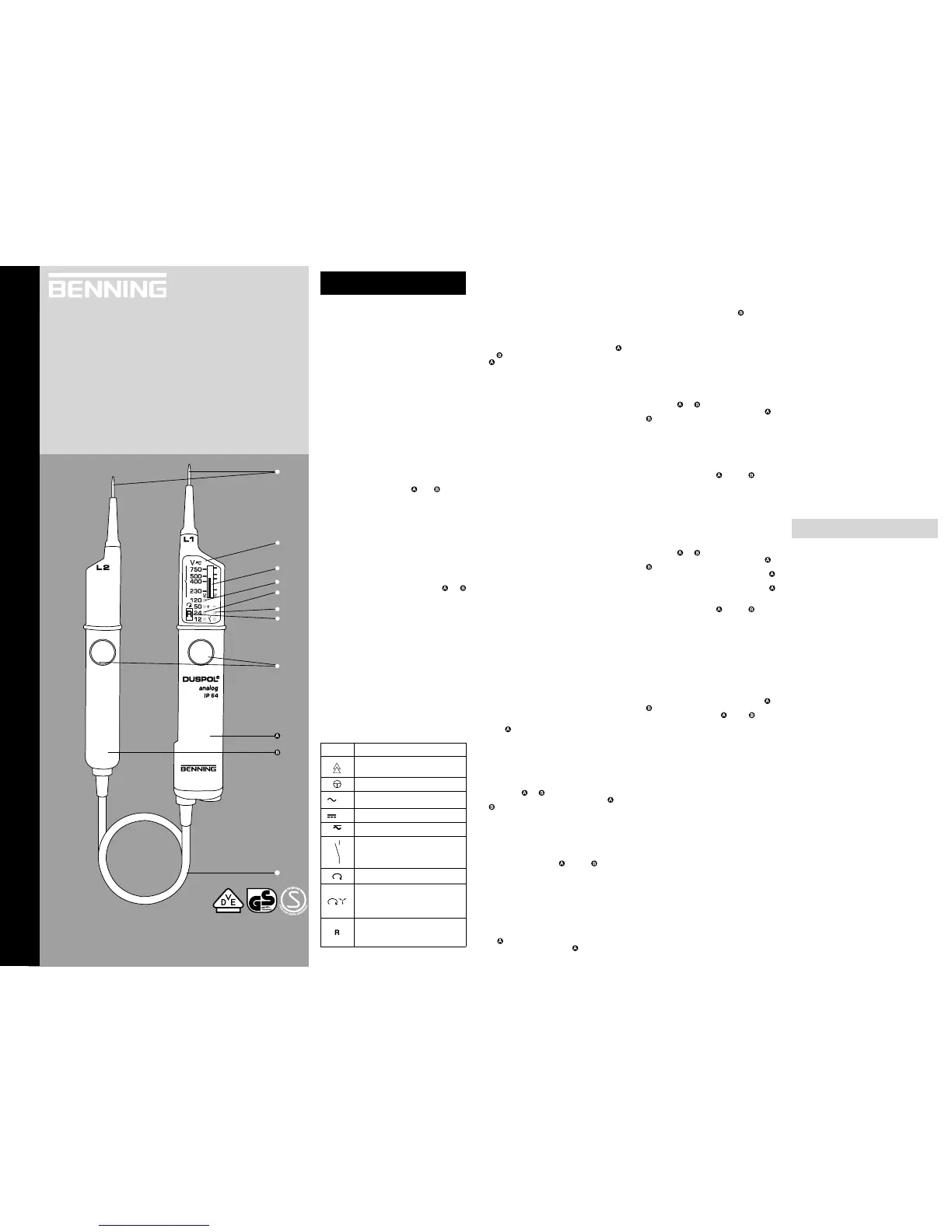

Το όργανο αποτελείται από δύο χειρολαβές L1
,
και L2
και ένα καλώδιο σύνδεσης . Η χειρολαβή
L1
έχει ενσωματωμένη οθόνη ενδείξεων. Και
οι δύο χειρολαβές έχουν μπουτόν
. Χωρίς την
ενεργοποίηση των δύο μπουτόν έχουμε ενδείξεις στις
ακόλουθες βαθμίδες τάσεως (AC ή DC): 24 V+, 24 V-,
50 V, 120 V.
Πατώντας και τα δύο μπουτόν ενεργοποιείται μία
ελάχιστη εσωτερική αντίσταση (υποπίεση από
επαγωγικές και χωρητικές τάσεις). Εδώ ενεργοποιείται
επίσης μία ένδειξη από +12 V έως -12 V. Τάσεις μεταξύ
230 V και 500 V AC/ DC έχουν ένδειξη μέσω κινητού
πηνίου . Η διάρκεια του ελέγχου με την ελάχιστη
εσωτερική αντίσταση του οργάνου (έλεγχος φορτίου)
εξαρτάται από το μέγεθος της προς μέτρηση τάσης.
Η οθόνη ενδείξεων:
Το σύστημα ενδείξεων αποτελείται από φωτεινούς
διόδους (LED)
, οι οποίοι δείχνουν στην συνεχή
και εναλλασσόμενη τάση σε κλίμακα από 12, 24, 50
και 120 V. Μία ένδειξη κινητού πηνίου
δείχνει την
τάση ανάμεσα στα 230 V και 500 V AC/ DC βάσει
της κλίμακας για συνεχή και εναλλασσόμενη τάση.
Η κλίμακα για την εναλλασσόμενη τάση βρίσκεται
αριστερά, δίπλα στη στάθμη ενδείξεων και για
την συνεχή τάση δεξιά. Στις αναφερόμενες τάσεις
πρόκειται για προβλεπόμενες τάσεις. Στην συνεχή
τάση δείχνουν τα LED για 12 V και 24 V επίσης την
πολικότητα (βλέπε παράγραφο 5). Η ενεργοποίηση
των 12V LED και της ένδειξης κινητού πηνίου είναι
μόνο δυνατή αφού πατηθούν τα δύο μπουτόν.
Ένδειξη LCD:
Η ένδειξη LCD δείχνει τον έλεγχο της φάσης
στο εναλλασσόμενο ρεύμα και την κατεύθυνση
περιστρεφομένου πεδίου σε ρεύμα τριφασικό.
3. Έλεγχος λειτουργίας:
- Το όργανο επιτρέπεται να χρησιμοποιηθεί μόνο σε
τάση από 12 V έως 500 V AC/ DC.
- Η ενεργοποίηση του οργάνου δεν πρέπει να
υπερβαίνει τα 30 δευτερόλεπτα σε τάσεις έως
500 V ή 10 δευτερόλεπτα σε τάσεις μεταξύ
500 και 750 V (μεγίστη επιτρεπόμενη διάρκεια
ενεργοποίησης ED = 30 s ή ED = 10 s)!
- Πριν χρησιμοποιηθεί το όργανο ελέγχουμε την
λειτουργία του!
- Ελέγξτε όλες τις λειτουργίες σε γνωστές πηγές
τάσης.
- Χρησιμοποιήστε για τον έλεγχο συνεχούς τάσης
π.χ. μία μπαταρία αυτοκινήτου.
- Χρησιμοποιήστε για τον έλεγχο εναλλασσόμενης
τάσης π.χ. μία πρίζα 230 V.
Μη χρησιμοποιήσετε το όργανο αν δεν ανταποκρίνεται
σε όλα τα τεστ λειτουργίας!
Ελέγξτε την λειτουργία ένδειξη LCD βάζοντας την
λαβή L1
σε μια μονοπολική εξωτερική γραμμή
(φάση).
4. Έτσι ελέγχετε την εναλλασσόμενη τάση:
- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο
στη τάση από 12 V έως AC 500 V!
- Η ενεργοποίηση του οργάνου δεν πρέπει να
υπερβαίνει τα 30 δευτερόλεπτα!
- Πιάστε με τις παλάμες σας τις μονωμένες
χειρολαβές
και
των ακίδων L1 και L2.
- Τοποθετήστε τις ακίδες των χειρολαβών και
εκεί που θέλετε να ελέγξετε.
- Στην εναλλασσόμενη τάση από 24 V, και από
τα 12 V, αφού πατήσουμε τα δύο μπουτόν
,
(έλεγχος φορτίου) ανάβουν τα LED συν και πλην
και . Από κει και πάνω ένα κινητό πηνίο
δείχνει τις τάσεις μεταξύ 230 V και AC 500 V στην
κλίμακα, αφού πατηθούν τα δύο μπουτόν.
Προσέξτε να πιάνετε το όργανο μόνο στις μονωμένες
χειρολαβές των ακίδων L1
και L2
, να μην
καλύπτετε την οθόνη ενδείξεων και να μην ακουμπάτε
τις άκρες.
4.1 Έτσι ελέγχετε την φάση στην εναλλασσόμενη
τάση:
- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο
στη τάση από 12 V έως AC 500 V!
- Ο έλεγχος της φάσης είναι δυνατός σε γειωμένο
δίκτυο από 230 V!
- Πιάστε με τη παλάμη σας τη χειρολαβή της ακίδας
L1 .
- Τοποθετήστε την ακίδα L1 εκεί που θέλετε
να ελέγξετε.
- Η ενεργοποίηση του οργάνου δεν πρέπει να
υπερβαίνει τα 30 δευτερόλεπτα!
- Εάν στην οθόνη ενδείξεων LCD εμφανίζεται το
σύμβολο “R” εκεί βρίσκεται η φάση.
Προσέξτε κατά τον μονοπολικό έλεγχο (έλεγχος
φάσεως) να μην αγγίζετε την ακίδα L2
!
Υπόδειξη:
Η ένδειξη στην οθόνη LCD
μπορεί να αλλοιωθεί
από ακατάλληλες συνθήκες φωτισμού, από
προστατευτική ένδυση εργασίας και από μονωτικά
στοιχεία.
5. Έτσι ελέγχετε την συνεχή τάση:
- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο
στη τάση από 12 V έως DC 500 V!
- Η ενεργοποίηση του οργάνου δεν πρέπει να
υπερβαίνει τα 30 δευτερόλεπτα!
- Πιάστε με τις παλάμες σας τις μονωμένες
χειρολαβές
και
των ακίδων L1 και L2!
- Τοποθετήστε τις ακίδες των χειρολαβών και
εκεί που θέλετε να ελέγξετε.
- Στην συνεχή τάση από 24 V, και από 12 V, αφού
πατήσουμε και τα δύο μπουτόν
(έλεγχος
φορτίου) ανάβει το LED συν
ή πλην . Από
κει και πάνω ένα κινητό πηνίο
δείχνει τις τάσεις
μεταξύ 230 V και DC 500 V στην κλίμακα, αφού
πατηθούν τα δύο μπουτόν.
Προσέξτε να πιάνετε το όργανο μόνο στις μονωμένες
χειρολαβές των ακίδων L1
και L2
, να μην
καλύπτετε την οθόνη ενδείξεων και να μην ακουμπάτε
τις άκρες.
5.1 Έτσι ελέγχετε την πολικότητα στη συνεχή
τάση:
- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο
στη τάση από 12 V έως DC 500 V!
- Η ενεργοποίηση του οργάνου δεν πρέπει να
υπερβαίνει τα 30 δευτερόλεπτα!
- Πιάστε με τις παλάμες σας τις μονωμένες
χειρολαβές
και
των ακίδων L1 και L2!
- Τοποθετήστε τις ακίδες των χειρολαβών και
εκεί που θέλετε να ελέγξετε.
- Εάν ανάψει το LED βρίσκεται στην ακίδα ο
θετικός πόλος.
- Εάν ανάψει το LED , βρίσκεται στην ακίδα ο
αρνητικός πόλος.
Προσέξτε να πιάνετε το όργανο μόνο στις μονωμένες
χειρολαβές των ακίδων L1
και L2
, να μην
καλύπτετε την οθόνη ενδείξεων και να μην ακουμπάτε
τις άκρες.
6. Έτσι ελέγχετε την κατεύθυνση
περιστρεφομένου πεδίου ενός δικτύου
τριφασικού ρεύματος
- Το όργανο επιτρέπεται να χρησιμοποιείται μόνο
στη τάση από 12 V έως AC 500 V!
- Ο έλεγχος της κατεύθυνσης του περιστρεφόμενου
πεδίου είναι δυνατός από 230 V στην
εναλλασσόμενη τάση, (φάση εναντίον φάσης) σε
γειωμένο δίκτυο τριφασικού ρεύματος.
- Πιάστε με τις παλάμες σας τις χειρολαβές και
των ακίδων L1 και L2!
- Τοποθετήστε τις ακίδες L1
και L2
εκεί που
θέλετε να ελέγξετε.
- Τα LED ή το κινητό πεδίο πρέπει να δείχνουν
τάση.
- Η ενεργοποίηση του οργάνου δεν πρέπει να
υπερβαίνει τα 30 δευτερόλεπτα!
Στην επαφή των δύο ακίδων
σε δύο δεξιόστροφες
φάσεις, εμφανίζεται στην οθόνη LCD το σύμβολο “R”.
Σε δύο μη δεξιόστροφες φάσεις δεν εμφανίζεται καμία
ένδειξη.
Ο έλεγχος της κατεύθυνσης περιστρεφομένου πεδίου
χρειάζεται επαλήθευση! Αν η οθόνη LCD δείχνει
δύο δεξιόστροφες φάσεις σ΄ένα δίκτυο τριφασικού
ρεύματος, πρέπει να γίνει η επαλήθευση, βάζοντας
τις ακίδες
αντίθετα και τότε πρέπει η οθόνη LCD
να παραμείνει σβηστή. Εάν δείχνει και στις δύο
περιπτώσεις η οθόνη LCD το σύμβολο “R”, υπάρχει
πρόβλημα στη γείωση.
Υπόδειξη
Η ένδειξη στην οθόνη LCD
μπορεί να αλλοιωθεί
από ακατάλληλες συνθήκες φωτισμού, από
προστατευτική ένδυση εργασίας και από μονωτικά
στοιχεία.
7. Γενική συντήρηση:
Καθαρίστε το εξωτερικό μέρος του οργάνου μ΄ένα
καθαρό στεγνό πανί (εκτός από ειδικά πανιά
καθαρισμού). Μην χρησιμοποιείτε απορρυπαντικά για
να καθαρίσετε το όργανο.
8. Τεχνικά χαρακτηριστικά:
- Προδιαγραφές, διπολικό όργανο ελέγχου τάσεως:
IEC 61243-3.
- Βαθμός προστασίας: ΙΡ 64, IEC 60529 (DIN
40050) μπορεί να χρησιμοποιηθεί και υπό βροχή.
- Προβλεπόμενη τάση (κατηγορία τάσης Α): 230 V
έως 500 V AC/ DC.
- Εσωτερική αντίσταση, κύκλωμα μέτρησης:
180 kΩ.
- Εσωτερική αντίσταση, κύκλωμα φορτίου-
ενεργοποιημένα και τα δύο μπουτόν: περίπου
24 kΩ.
- Ονομαστικό ρεύμα κατανάλωσης, κύκλωμα
μέτρησης: max. I
n
3,2 mA (500 V)
- Ονομαστικό ρεύμα κατανάλωσης, κύκλωμα
φορτίου-ενεργοποιημένα και τα δύο μπουτόν!:
I
S
0,032 A (500 V).
- Ένδειξη πολικότητας: LED + LED -
(λαβή ενδείξεων = θετικός πόλος).
- Βαθμίδες ενδείξεων LED: 12 V+*, 12 V-*, 24 V+,
24 V-, 50 V, 120 V. (*: μόνο με την ενεργοποίηση
και των δύο μπουτόν).
- Κατευθείαν ένδειξη μέσω στάθμης ενδείξεων:
230 V - 500 V AC/ DC.
- Μεγίστη απόκλιση: U
n
± 15 %, ELV U
n
- 15 %.
- Προβλεπόμενη περιοχή συχνότητας f: 0 έως
60 Hz.
- Ένδειξη φάσεων και κατεύθυνσης
περιστρεφομένου πεδίου 50/ 60 Hz
- Ένδειξη φάσεων και κατεύθυνσης
περιστρεφομένου πεδίου: ≥ U
n
230 V.
- Μεγίστη επιτρεπόμενη διάρκεια ενεργοποίησης:
ED = 30 s (max 500 V), 240 s παύση.
- Βάρος: περίπου 180 g.
- Μήκος καλωδίου σύνδεσης: περίπου 900 mm.
- Θερμοκρασία εργασίας και αποθήκευσης: -10 °C
(έως +55 °C).
- Ατμοσφαιρική υγρασία: 20 % έως 96 %
Σε τάσεις άνω των 500 V έως
max. 750 V max. ED = 10 s.
DUSPOL
®
analog
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de
Bedienungsanleitung
Operating manual
Mode d‘emploi
Manuel de instrucciones
Инструкция за експлоатация
CZ
Návod k použití zkoušečky
Brugsanvisning
FIN
Käyttöohje
Οδηγίες χρήσεως
Használati utasítás
Istruzioni per l’uso
LT
Naudojimosi instrukcija
Bruksanvisning
Gebruiksaanwijzing
Instrukcja obsługi
RUS
Инструкция по эксплуатации
индикатора напряжения
Bruksanvisning
Priručnik za upotrebu
geprüft und zugelassen
T.-Nr. 756156.01/ 11-2003
To Next Page
Loading...
