Naudojimosi instrukcija
DUSPOL
®
analog
Prieš pradėdami naudotis įtampos indikatoriumi
DUSPOL
®
analog, atidžiai perskaitykite šią
naudojimosi instrukciją. Visuomet laikykitės
saugos reikalavimų!
Turinys:
1. Saugos reikalavimai
2. Įtampos indikatoriaus veikimo aprašymas
3. Įtampos indikatoriaus veikimo kontrolė
4. Kaip nustatyti kintamosios srovės įtampą
4.1. Kaip patikrinti fazę, esant kintamosios srovės
įtampai
5. Kaip nustatyti nuolatinės srovės įtampą
5.1. Kaip nustatyti poliškumą, esant nuolatinės
srovės įtampai
6. Kaip nustatyti fazių seką, esant trifaziam
elektros tinklui
7. Bendri nurodymai apie priežiūrą
8. Techniniai duomenys
1. Saugos reikalavimai
- Įtampos indikatorių laikykite tik už izoliuotų
rankenėlių
ir
. Nelieskite kontaktinių elektrodų
(matavimo jutiklių) !
- Prieš pat naudodamiesi įtampos indikatoriumi,
patikrinkite, ar jis tinkamai veikia (žr. 3 skyrelį)!
Jei displėjus nerodo kurios nors funkcijos ar kelių
funkcijų, arba jei įtampos indikatorius neparuoštas
naudotis, juo naudotis negalima (IEC 61243-3)!
- Įtampos indikatorius (įtampos klasė A) yra skirtas
naudotis tik tais atvejais, kai nominalios įtampos
diapazonas yra nuo 12 V iki 500 V AC/DC!
- Įtampos indikatorius atitinka saugos klasę IP 64,
todėl juo galima naudotis ir drėgnoje aplinkoje (jis
skirtas naudotis ir lauko sąlygomis).
- Norėdami nustatyti įtampą, tvirtai suimkite įtampos
indikatorių už rankenėlių
ir
.
- Niekada neprijunkite įtampos indikatoriaus prie
įtampos, siekiančios iki 500 V, ilgesniam laikui nei
30 sekundžių (kai įtampa siekia iki 500 V, ilgiausia
leistina veikimo trukmė yra 30 s)!
- Įtampos indikatorius reikiamai veikia tik aplinkoje,
kurios temperatūra yra nuo –10 ºC iki +55 ºC, o
santykinė oro drėgmė - nuo 20 % iki 96 %.
- Neišmontuokite indikatoriaus patys!
- Saugokite įtampos indikatoriaus korpusą nuo
nešvarumų ir pažeidimų!
- Laikykite indikatorių sausoje aplinkoje.
Įsidėmėkite!
Jei naudojotės įtampos indikatoriumi maksimalia
apkrova (t.y., atlikote matavimą, trukusį 30 sekundžių
(kai įtampa siekia iki 500 V), artimiausias 240
sekundžių juo naudotis negalima!
Įtampos indikatorius yra paženklintas šiais tarptautiniais
elektros simboliais ir indikacijų bei veikimo simboliais:
Simbolis Reikšmė
Prietaisas ar įrenginys yra skirtas darbui
su įtampa
Spaudžiamas mygtukas
(AC)
Kintamoji srovė (AC)
(DC) Nuolatinė srovė (DC)
Nuolatinė ir kintamoji srovė (DC ir AC)
Mygtukas (spaudžiamas ranka),
rodantis, kad atitinkamos indikacijos
pasirodys tik nuspaudus abu mygtukus
Fazių seka pagal laikrodžio rodyklę
Fazių sekos indikacija. Fazių seka
nurodoma tik esant 50 arba 60 Hz
dažniui ir įžemintam tinklui
Fazės ir fazių sekos indikacija (fazių
seka pagal laikrodžio rodyklę)
2. Veikimo aprašymas
DUSP
OL
®
analog – tai dviejų polių įtampos indikatorius,
atitinkantis standartą IEC 61243-3, su displėjumi ir
be nuosavo maitinimo šaltinio. Šis indikatorius yra
skirtas nuolatinės ir kintamosios srovės (DC ir AC)
įtampai matuoti, kai įtampos diapazonas yra nuo
12 V iki 500 V AC/ DC. Indikatoriumi galima nustatyti
poliškumą (DC) ir patikrinti fazes (AC). Įtampos
indikatorius nurodo fazių seką tik tuo atveju, kai
neutralė yra įžeminta.

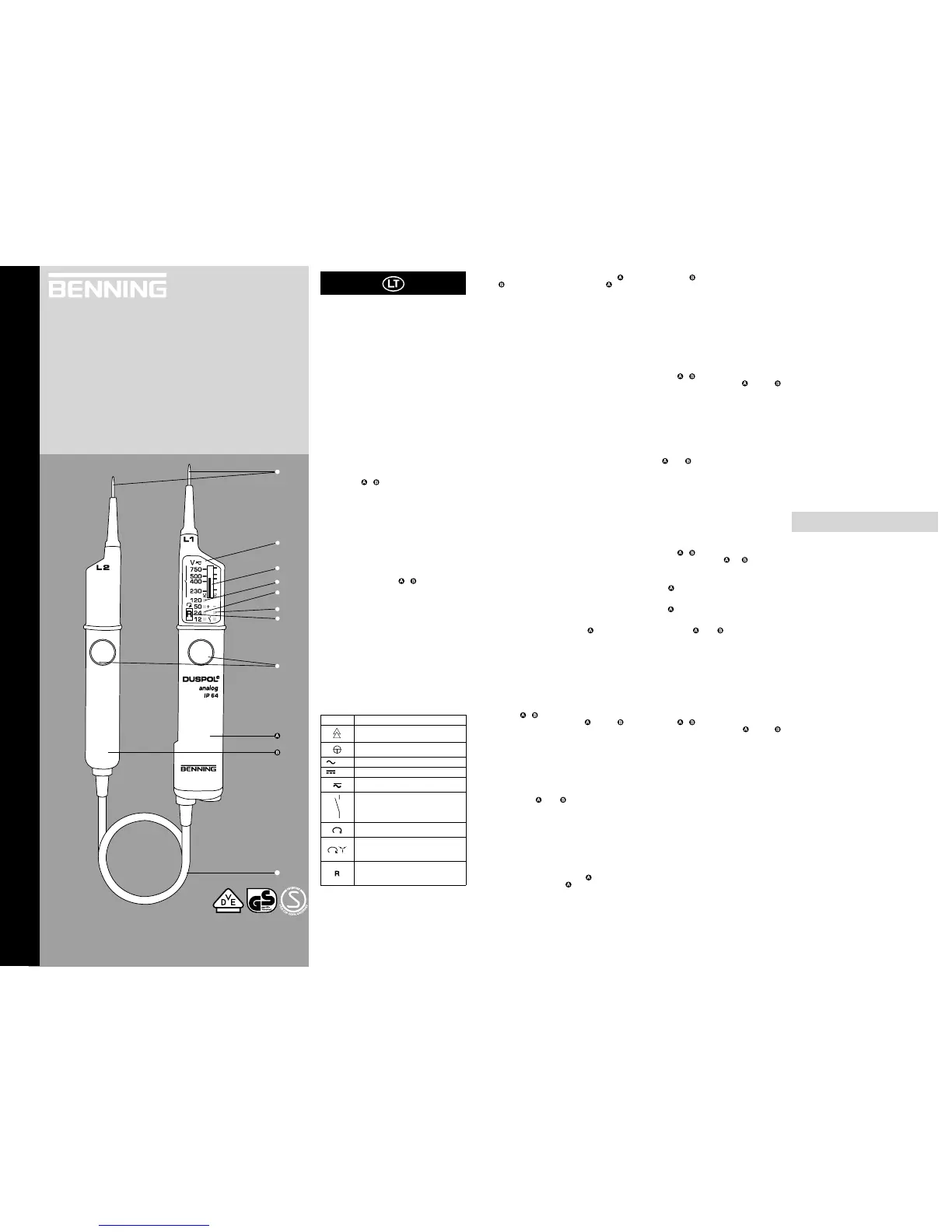

Įtampos indikatorių sudaro matavimo jutikliai L1
bei L2
ir jungimo kabelis . Jutiklyje L1 yra
įrengtas displėjus . Abiejuose matavimo jutikliuose
yra mygtukai . Nenuspaudus abiejų mygtukų,
prietaisas gali rodyti šiuos įtampos (AC arba DC)
intervalus: 24 V+ ; 24 V– ; 50 V; 120 V. Nuspaudus abu
mygtukus, indikatorius persijungia į žemesnę vidinę
varžą (sumažina induktyvinę ir tūrinę įtampą). Taip
įjungiamos ir intervalų 12 V+ bei 12 V– indikacijos. Be
to, įtampos, siekiančios nuo 230 V iki 500 V AC/ DC,
rodmenys pateikiami plunžerine sistema . Esant
žemesnei vidinei prietaiso varžai, matavimo trukmė
priklauso nuo matuojamos įtampos dydžio.
Displėjaus langas
Displėjaus sistemą sudaro aukšto kontrastingumo
šviesos diodai (LED) , nurodantys nuolatinės ir
kintamosios srovės įtampą 12 V, 24 V, 50 V ir 120 V
pakopomis (nuolatinės indikacijos sistema). Plunžerinė
indikacija rodo įtampos reikšmes nuo 230 V iki 500 V
AC/ DC pagal nuolatinės ir kintamosios srovės (DC ir AC)
skales. AC skalė yra lygio indikatoriaus kairėje, o DC
skalė - lygio indikatoriaus dešinėje. Įtampos rodmenys
– tai nominalios įtampos reikšmės. Esant nuolatinės
srovės įtampai, šviesos diodai nurodo ir 12 V bei 24 V
polius (žr. 5 skyrelį). 12 V LED ir plunžerinė indikacija gali
būti užaktyvinamos tik spaudžiant abu mygtukus.
Skystakristalis displėjus
Skystakristalis displėjus yra skirtas fazėms tikrinti,
esant kintamajai srovei, taip pat nurodo fazių seką
trifaziame tinkle.
3. Veikimo kontrolė
- Įtampos indikatoriumi galima naudotis tik esant
nominalios įtampos diapazonui nuo 12 V iki
500 V AC/ DC!
- Niekada neprijunkite įtampos indikatoriaus prie
įtampos, siekiančios iki 500 V, ilgesniam laikui nei
30 sekundžių (kai įtampa siekia iki 500 V, ilgiausia
leistina veikimo trukmė yra 30 s!
- Prieš pat naudodamiesi įtampos indikatoriumi,
patikrinkite, ar jis nepriekaištingai veikia!
- Patikrinkite visas jo funkcijas, naudodamiesi
žinomais įtampos šaltiniais.
• Matuodami DC įtampą, naudokite, pavyzdžiui,
akumuliatorinę bateriją.
• Matuodami AC įtampą, naudokite, pavyzdžiui,
230 V lizdą.
Jei ne visos indikatoriaus funkcijos reikiamai veikia, juo
nesinaudokite!
Patikrinkite skystakristalio displėjaus veikimą,
vienpole jungtimi sujungę jutiklio L1 kontaktinį
elektrodą su išoriniu laidu (faze).
4. Kaip nustatyti kintamosios srovės įtampą
- Įtampos indikatoriumi naudokitės tik esant
nominalios įtampos diapazonui nuo 12 V iki 500 V
(AC)!
- Niekada neprijunkite įtampos indikatoriaus prie
įtampos, siekiančios iki 500 V, ilgesniam laikui nei
30 sekundžių (ilgiausia leistina veikimo trukmė yra
30 s)!
- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas
rankenėles
ir
.
- Pridėkite matavimo jutiklių L1 ir L2
kontaktinius elektrodus prie svarbiausių
matuojamos dalies taškų.
- Kai kintamosios srovės įtampa yra 24 V ir didesnė,
ir kai spaudžiami abu mygtukai (tikrinimas su
apkrova), nuo 12 V užsižiebia šviesos diodų
indikacijos “plius” ir “minus”: ir . Be to,
nuspaudus abu mygtukus, plunžerinės matavimo
sistemos būdu nuolat rodomos įtampos
reikšmės nuo 230 V iki AC 500 V.
Įsitikinkite, kad įtampos indikatorių laikote tik už
matavimo jutiklių L1 ir L2
izoliuotų rankenėlių!
Neuždenkite displėjaus ir nesilieskite prie kontaktinių
elektrodų!
4.1. Kaip patikrinti fazę, esant kintamosios srovės
įtampai
- Įtampos indikatoriumi naudokitės tik esant
nominalios įtampos diapazonui nuo 12 V iki 500 V
(AC)!
- Nustatyti fazes galima tik įžemintame tinkle, kurio
įtampa yra 230 V ir didesnė!
- Tvirtai suimkite matavimo jutiklio L1 rankenėlę.
- Pridėkite matavimo jutiklio L1 kontaktinį elektrodą
prie svarbiausio matuojamos dalies taško.
- Niekada neprijunkite įtampos indikatoriaus prie
įtampos, siekiančios iki 500 V, ilgesniam laikui nei
30 sekundžių (ilgiausia leistina veikimo trukmė yra
30 s)!
- Jei skystakristaliame displėjuje pasirodo
simbolis “R”, tai reiškia, kad indikatorius šiame
matuojamos dalies taške liečiasi prie tekančios srovės
fazės (AC įtampos).
Vienpolio tikrinimo (fazės tikrinimo) metu nelieskite
matavimo jutiklio L2
kontaktinio elektrodo!
Įsidėmėkite:
Dėl nepalankių apšvietimo sąlygų, apsauginių drabužių
ar dėl darbo izoliuotoje vietoje skystakristalio displėjaus
rodmenys gali būti netikslūs.
5. Kaip nustatyti nuolatinės srovės įtampą
- Įtampos indikatoriumi naudokitės tik esant nominalios
įtampos diapazonui nuo 12 V iki 500 V (DC)!
- Niekada neprijunkite įtampos indikatoriaus prie
įtampos, siekiančios iki 500 V, ilgesniam laikui nei
30 sekundžių (kai įtampa siekia iki 500 V, ilgiausia
leistina veikimo trukmė yra 30 s!
- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas
rankenėles
ir
.
- Pridėkite matavimo jutiklių L1 ir L2
kontaktinius elektrodus prie svarbiausių
matuojamos dalies taškų.
- Kai kintamosios srovės įtampa yra 24 V ir didesnė,
ir kai spaudžiami abu mygtukai (tikrinimas su
apkrova), nuo 12 V užsižiebia šviesos diodų
indikacijos “plius” ir “minus”: ir . Be to,
nuspaudus abu mygtukus, plunžerinės matavimo
sistemos būdu nuolat rodomos įtampos
reikšmės nuo 230 V iki 500 V AC/ DC.
Įsitikinkite, kad įtampos indikatorių laikote tik už matavimo
jutiklių L1 ir L2
izoliuotų rankenėlių! Neuždenkite
displėjaus ir nesilieskite prie kontaktinių elektrodų!
5.1 Kaip nustatyti poliškumą, esant nuolatinės
srovės įtampai
- Įtampos indikatoriumi naudokitės tik esant
nominalios įtampos diapazonui nuo 12 V iki 500 V
(DC)!
- Niekada neprijunkite įtampos indikatoriaus prie
įtampos, siekiančios iki 500 V, ilgesniam laikui nei
30 sekundžių (kai įtampa siekia iki 500 V, ilgiausia
leistina veikimo trukmė yra 30 s!
- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas
rankenėles
ir
.
- Pridėkite matavimo jutiklių L1
ir L2
kontaktinius
elektrodus prie svarbiausių matuojamos dalies
taškų.
- Jei užsižiebia šviesos diodas , prie matavimo
jutiklio yra matuojamos dalies “teigiamas
polius”.
- Jei užsižiebia šviesos diodas , prie matavimo
jutiklio yra matuojamos dalies “neigiamas
polius”.
Įsitikinkite, kad įtampos indikatorių laikote tik už
matavimo jutiklių L1 ir L2
izoliuotų rankenėlių!
Neuždenkite displėjaus ir nesilieskite prie kontaktinių
elektrodų!
6. Kaip nustatyti fazių seką, esant trifaziam
elektros tinklui
- Įtampos indikatoriumi naudokitės tik esant
nominalios įtampos diapazonui nuo 12 V iki 500 V
(AC)!
- Nustatyti fazių seką galima esant įžemintam
trifaziam tinklui ir kai įtampa (fazė prieš fazę) yra
230 V (AC) ir didesnė!
- Tvirtai suimkite matavimo jutiklių L1 ir L2 izoliuotas
rankenėles
ir
.
- Pridėkite matavimo jutiklių L1
ir L2
kontaktinius elektrodus prie svarbiausių
matuojamos dalies taškų.
- Šviesos diodai arba plunžerinė matavimo sistema
turi rodyti įtampą.
- Niekada neprijunkite įtampos indikatoriaus prie
įtampos, siekiančios iki 500 V, ilgesniam laikui nei
30 sekundžių (ilgiausia leistina veikimo trukmė yra
30 s)!
Abiem kontaktiniams elektrodams liečiantis prie
dviejų trifazio tinklo fazių, sujungtų pagal laikrodžio
rodyklę, skystakristaliame displėjuje pasirodo simbolis
“R”. Jei dvi fazės sujungtos prieš laikrodžio rodyklę,
displėjus nerodo jokio simbolio.
Atliekant fazių nustatymą, visuomet būtina atlikti ir
priešpriešinį tikrinimą! Jei skystakristalis displėjus
nurodo, kad dviejų trifazio tinklo fazių posūkis yra pagal
laikrodžio rodyklę, priešpriešiniam tikrinimui atlikti
šias dvi fazes reikia sujungti iš naujo su apverstais
kontaktiniais elektrodais . Atliekant priešpriešinį
tikrinimą, displėjus turi nerodyti jokio simbolio. Jei
abiem atvejais displėjus rodo simbolį “R”, įžeminimas
yra per silpnas!
Įsidėmėkite:
Dėl nepalankių apšvietimo sąlygų, apsauginių drabužių
ar dėl darbo izoliuotoje vietoje skystakristalio displėjaus
rodmenys gali būti netikslūs.
7. Bendri nurodymai apie priežiūrą
Indikatoriaus korpuso išorę valykite švaria, sausa
šluoste (išimtis yra specialios valomosios šluostės).
Valydami indikatorių, nenaudokite tirpiklių ar šveitiklių.
8. Techniniai duomenys
- Direktyva dėl dviejų polių įtampos indikatorių:
IEC 61243-3
- Saugos klasė: IP 64, IEC 60529 (DIN 40050), tinka
naudotis ir lauko sąlygomis!
- Nominalios įtampos diapazonas (įtampos klasė A):
nuo 12 V iki 500 V AC/ DC
- Vidinė varža matuojamojoje schemoje: 180 kΩ
- Vidinė varža apkrovos grandinėje, nuspaudus abu
mygtukus (!): apie 24 kΩ
- Srovės sąnaudos matuojamojoje schemoje: maks.
I
n
3,2 mA (500 V)
- Srovės sąnaudos apkrovos grandinėje, nuspaudus
abu mygtukus (!): I
s
0,032 A (500 V)
- Polių indikacija: LED +; LED –
(prie rankenėlės su rodmenimis - teigiamas polius)
- LED indikacijų intervalai: 12 V+*, 12 V-*, 24 V+,
24 V-, 50 V, 120 V (*: tik nuspaudus abu mygtukus)
- Lygio indikatorius pateikia nuolatines indikacijas
nuo 230 V iki 500 V AC/ DC
- Maksimali rodmenų paklaida:
U
n
± 15 %, ELV U
n
– 15 %
- Nominalaus dažnio intervalas f: nuo 0 iki 60 Hz,
fazės ir fazių sekos indikacijai – 50 arba 60 Hz
- Fazės ir fazių sekos indikacija: ≥ U
n
230 V
- Ilgiausia leistina veikimo trukmė: ED = 30 s;
pertrauka – 240 s
- Svoris: apie 180 g
- Jungimo kabelio ilgis: apie 900 mm
- Darbinė ir laikymo temperatūra: nuo –10 ºC iki
+55 ºC (klimato kategorija N)
- Santykinė oro drėgmė: nuo 20 % iki 96 % (klimato
kategorija N)
Kai įtampa nuo 500 V iki didžiausios 750 V,
tuomet rezultato ekrane reikia laukti 10 s.
DUSPOL
®
analog
BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de
Bedienungsanleitung
Operating manual
Mode d‘emploi
Manuel de instrucciones
Инструкция за експлоатация
CZ
Návod k použití zkoušečky
Brugsanvisning
FIN
Käyttöohje
Οδηγίες χρήσεως
Használati utasítás
Istruzioni per l’uso
LT
Naudojimosi instrukcija
Bruksanvisning
Gebruiksaanwijzing
Instrukcja obsługi
RUS
Инструкция по эксплуатации
индикатора напряжения
Bruksanvisning
Priručnik za upotrebu
geprüft und zugelassen
T.-Nr. 756156.01/ 11-2003
To Next Page
Loading...
