Bruksanvisning for
DUSPOL
®
analog
Før du tar spenningsprøveren DUSPOL
®
analog
i bruk: Les bruksanvisningen nøye og følg
sikkerhetshenvisningene!
Innholdsfortegnelse:
1. Sikkerhetshenvisninger
2. Funksjonsbeskrivelse av spenningsprøveren
3. Funksjonstest av spenningsprøveren
4. Slik prøver du vekselspenninger
4.1 Slik prøver du fasen ved vekselspenninger
5. Slik prøver du likespenninger
5.1 Slik tester du polariteten ved likespenninger
6. Slik prøver du dreiefeltretningen til et
dreiestrømnett
7. Generelt vedlikehold
8. Tekniske data
1. Sikkerhetshenvisninger
- Under prøving må de to isolerte håndgrepene og
omsluttes med hele hånden. Kontaktelektrodene
(prøvespissene)  må ikke berøres!
- Straks før bruk: Sjekk at spenningsprøveren
fungerer som den skal (se avsnitt 3)! Den må ikke
anvendes hvis visning av målinger uteblir eller den
på annen måte ikke fungerer (IEC 61243-3)!
- Spenningsprøveren (spenningsklasse A) er bare
tillatt brukt i merkespenningsområdet 12 V til
500 V AC/ DC!
- Spenningsprøveren tilsvarer beskyttelsesart IP 64
(støvtett og sprutsikker), og kan derfor brukes
også i fuktige omgivelser (konstruert for bruk
utendørs)
- Under prøving skal hendene helt omslutte
håndgrepene og
, ikke bruk bare
ngerspissene.
- Spenningsprøveren må ikke settes under
spenning mer enn 30 sekunder (maksimalt tillatt
innkoblingstid = 30 s (opptil 500 V))!
- Spenningsprøveren arbeider etter sine
spesikasjoner bare i temperaturområdet fra -10 °C
til +55 °C og en luftfuktighet på 20 % til 96 %.
- Spenningsprøveren må ikke demonteres!
- Spenningsprøveren må beskyttes mot
forurensninger og skader på kapslingen.
- Spenningsprøveren må lagres på et tørt sted.
- Etter bruk må prøvespissene tildekkes med de
medfølgende kappene.
OBS!
Etter maksimal belastning (d.v.s. etter en prøving i 30
sekunder på 500 V) må det legges inn en pause på
240 sekunder!
På apparatet nnes følgende internasjonale elektriske
symboler samt symboler for indikering og betjening:
Symbol Betydning
Apparat eller utrustning for arbeide
under spenning
Trykktast
, AC
Vekselstrøm, vekselspenninger
, DC Likestrøm, likespenninger
Like- og vekselstrøm
Trykktast (håndbetjent), henviser til at
den tilsvarende visningen bare nner
sted når begge trykktastene betjenes
Høyredreining
Visning av dreiefeltretningen
(fasefølge). Dreiefeltretningen kan
bare vises ved 50 henholdsvis 60 Hz
i et jordet nett
Symbol for visning av fase- og
dreiefeltretning (Høyredreining)
2. Funksjonsbeskrivelse
DUSPOL
®
analog er en topolet spenningsprøver i
henhold til IEC 61243-3 med optisk visning  uten
egen energikilde. Apparatet er beregnet for prøving
av like- og vekselspenninger i området fra 12 V til
500 V AC/ DC. Det er dertil mulig å prøve polariteten
ved likestrøm og å foreta faseprøving ved vekselstrøm.
Apparatet viser dreiefeltretningen til et dreiestrømnett,
forutsatt at nullpunktet er jordet.

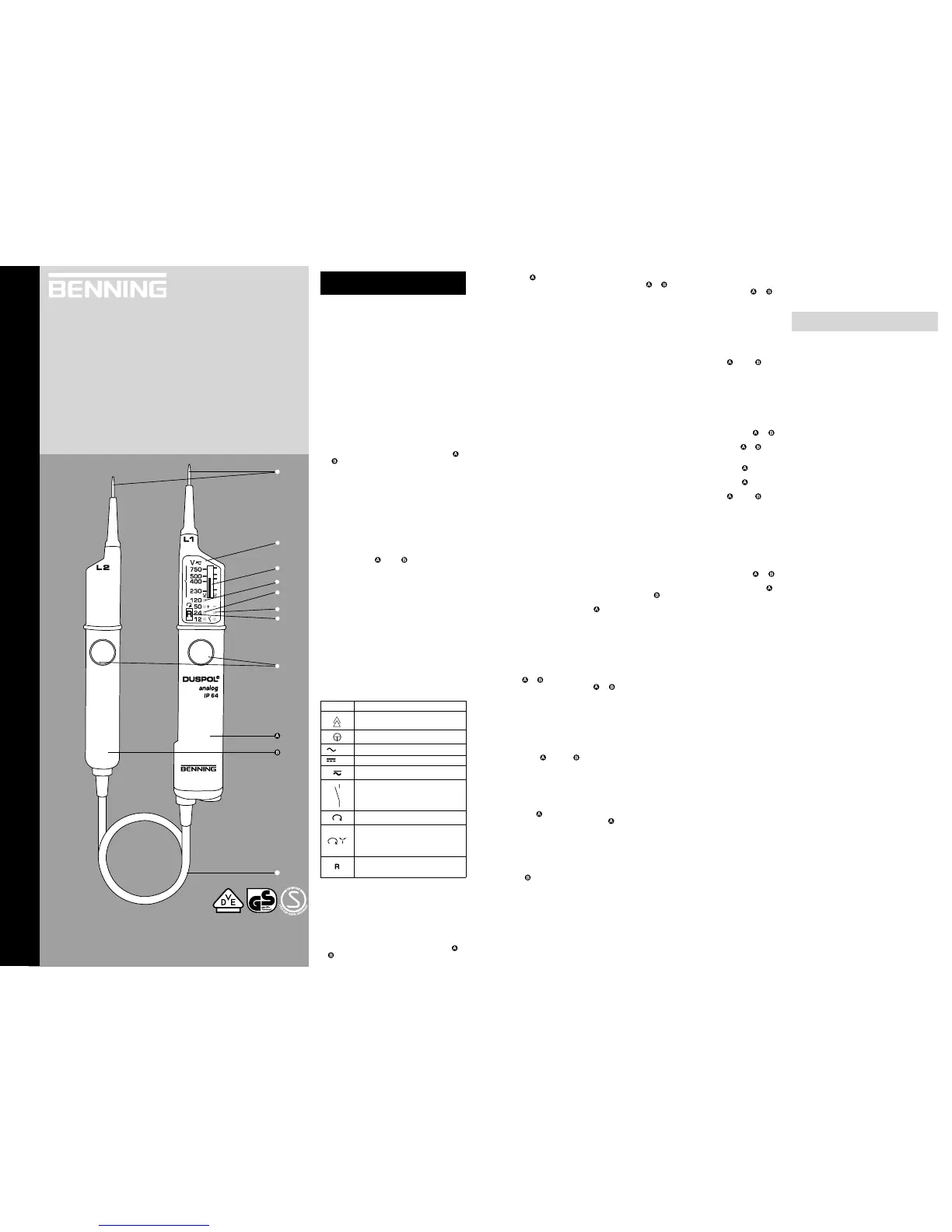

Spenningsprøveren består av prøvetasterne L1 og
L2
og en forbindelseskabel .
Prøvetasteren L1 har et visningsfelt . Begge
prøvetasterne er utstyrt med trykktaster . Uten å
betjene trykktastene kan du få visning i følgende
spenningstrinn (AC eller DC): 24 V+; 24 V-; 50 V;
120 V. Ved å betjene begge trykktastene kobles over
på en mindre innvendig motstand (undertrykking
av induktive og kapasitive spenninger). I denne
forbindelsen aktiveres også visningen av 12 V+ og
12 V-. Videre vises spenninger mollom 230 V og AC
500 V AC/ DC på et analogt dykkspoleinstrument.
Varigheten av en test med redusert indre motstand
(lastprøve) ar avhengig av størrelsen på spenningen
som skal måles.
Visningsfeltet
Visningssystemet består av kontrastrike lysdioder
(LED) , som indikerer like- og vekselspenninger i
trinn på 12, 24, 50, 120 V (permanent visningssystem)
Et dykkspoleinstrument  viser spenningsverdiene
mellom 230 V og 500 V AC/ DC i henhold til de
respektive skalaene for like- og vekselspenning.
Skalaen for vekselspenning benner seg på venstre
side av instrumentet, likespenningsskalaen til høyre Ved
de oppgitte spenningene dreier det seg om nominelle
spenninger. Ved likespenning angir lysdiodene for 12 V
og 24 V også polariteten (se avsnitt 5). 12 V-lysdiodene
og dykkspoleinstrumentet kan bare aktiveres ved å
trykke inn begge prøvetastene.
LCD-displayet
LCD-displayet  brukes til faseprøving ved
vekselstrøm og indikerer også dreiefeltretningen til et
dreiestrømnett.
3. Funksjonstest
- Spenningsprøveren må bare brukes til nominelle
spenninger fra 12 V til 500 V AC/ DC!
- Spenningsprøveren må ikke settes under
spenning i mer enn 30 sekunder opptil 500 V,
(Maksimal tillatt bruksintervall = 30 s)
- Straks før bruk må spenningsprøveren
funksjonstestes!
- Test alle funksjonene mot kjente spenningskilder.
• Bruk et bilbatteri for å teste likespenning
• Bruk en 230 V stikkontakt for å teste
vekselspenning
Ikke ta spenningsprøveren i bruk hvis den ikke
fungerer som den skal ved en eller ere av disse
testene. Test funksjonen til LCD-displayet  ved å
legge prøvespissen på prøvetasteren (L1 ) an mot
en ytre leder (fase).
4. Slik prøver du vekselspenninger
- Spenningsprøveren må bare brukes til nominelle
spenninger fra 12 V til AC 500 V!
- Spenningsprøveren må ikke settes under spenning
i mer enn 30 sekunder ved spenninger opptil 500 V
(maksimalt tillatt bruksintervall = 30 s)!
- Grip med hele hånden rundt de isolerte
håndtakene og
til prøvetasterne L1 og L2.
- Legg prøvespissene  til håndtakene og
an
mot målepunktene.
- Ved vekselspenning fra 24 V, eller ved å
trykke inn begge tastene  (lastprøve) ved
vekselspenninger over 12 V, lyser plus- og
minus-LED  og . Dessuten vises spenninger
mellom 230 V og AC 500 V trinnløst på skalaen til
dykkspoleinstrumentet når begge tastene trykkes
inn.
Pass nøye på at du bare tar i de isolerte håndtakene
til prøvetasterne L1 og L2
. Ikke dekk til
visningselementene og ikke kom nær prøvespissene!
4.1 Slik prøver du fasen ved vekselspenning
- Spenningsprøveren må bare brukes ved nominell
spenning i området fra 12 V til AC 500 V!
- Faseprøving er mulig i jordet nett fra 230 V!
- La hånden slutte helt om håndtaket til
prøvetasteren L1 .
- Legg prøvespissen  til prøvetasteren L1 an
mot måleobjektet.
- La aldri spenningsprøveren ligge av mot spenning
opptil 500 V i mer enn 30 sekunder!
- Hvis symbolet ”R” vises på LCD-displayet ,
betyr dette at målepunktet ligger på fasen til en
vekselspenning
Pass ubetinget på å ikke berøre prøvespissen på
prøvetasteren L2
ved slik enpolig prøving!
OBS!
Visningen på LCD-displayet  kan påvirkes av
dårlige lysforhold, verneklær og isolerende forhold på
standplassen.
5. Slik prøver du likespenninger
- Spenningsprøveren må bare brukes ved nominelle
spenninger i området fra 12 V til DC 500 V!
- Spenningsprøveren må ikke settes under
spenning i mer enn 30 sekunder opptil 500 V,
(Maksimal tillatt bruksintervall = 30 s)
- La hendene slutte helt om de isolerte håndtakene
og
til prøvetasterne L1 og L2.
- Legg prøvespissene  til håndtakene og
an
mot målepunktene.
- Ved likespenninger fra og med 24 V, eller hvis man
trykker inn begge tastene  (lastprøve) fra og med
12 V, vil plus-  og minus-LED  lyse. I tillegg
indikeres spenninger mellom 230 V og DC 500 V
trinnløst på dykkspoleinstrumentet  når man
trykker inn begge tastene
OBS!
Pass ubetinget på at du bare holder i de isolerte
håndtakene til prøvetasterne L1 og L2
, at du
ikke dekker til visningselementene og aldri berører
prøvespissene.
5.1 Slik prøver du polariteten ved likespenning
- Spenningsprøveren må bare brukes ved nominelle
spenninger i området fra 12 V til DC 500 V!
- Spenningsprøveren må ikke settes under
spenning i mer enn 30 sekunder opptil 500 V,
(Maksimal tillatt bruksintervall = 30 s)
- La hendene slutte helt om håndtakene og
til
prøvetasterne L1 og L2
- Legg prøvespissene til håndtakene og
an mot
målepunktene.
- Lysdioden  tennes hvis pluspolen til
målepunktene ligger ved håndtaket
- Lysdioden  tennes hvis minuspolen til
målepunktene ligger ved håndtaket
Pass ubetinget på at du bare berører de isolerte
håndtakene til prøvetasterne L1 og L2
, at du
ikke dekker til visningselementene og aldri berører
prøvespissene
6. Slik prøver du dreiefeltretningen til et
dreiestrømnett
- Spenningsprøveren må bare brukes ved nominelle
spenninger i området fra 12 V til AC 500 V!
- Det er mulig å prøve dreiefeltretningen i et jordet
dreiestrømnett ved vekselspenning (fase mot fase)
fra og med 230 V.
- La hendene slutte helt om håndtakene og
til
prøvetasterne L1 og L2.
- Legg prøvespissene  til prøvetasterne L1 og
L2
mot målepunktene.
- LED-displayet, henholdsvis dykkspoleinstrumentet
må da vise spennig.
- Spenningsprøveren må aldri settes under
spenning opptil 500 V i mer enn 30 sekunder!
Når prøvespissene  legges an mot to faser i et
dreiestrømnett med dreieretning mot høyre, vil det
vises en ”R” i LCD-displayet . Er dreieretningen
til de to fasene ikke mot høyre, vises intet symbol i
displayet.
En prøving av dreiefeltretningen krever alltid en
motkontroll. Hvis displayet viser at dreieretningen til
to faser er mot høyre, uføres motkontrollen ved å la
prøvespissene  bytte plass. Ved motkontrollen må
det da ikke vises noen ”R” i displayet. Hvis en ”R”
vises i displayet ved begge prøvene, foreligger det en
for svak jording.
OBS!
Visningen på LCD-displayet  kan påvirkes av
dårlige lysforhold, verneklær og isolerende forhold på
standplassen.
7. Generelt vedlikehold
Kapslingen rengjøres med en ren og tørr klut eller
bruk spesielle rengjøringskluter. Bruk ikke løse- eller
skuremidler!
8. Tekniske data
- Forskrift: topolet spenningsprøver: IEC 61243-3
- Beskyttelsesart IP 64, IEC 60529 (DIN 40050), kan
brukes under nedbør!
- Nominelt spenningsområde (spenningsklasse A):
12 V til 500 V AC/ DC
- Indre motstand, målekretsen: 180 kΩ
- Indre motstand, lastkretsen – begge taster
inntrykket: ca. 24 kΩ
- Strømforbruk, målekretsen: max. I
n
3,2 mA
(500 V)
- Strømforbruk, lastkretsen – begge taster
inntrykket: I
s
0,032 A (500 V).
- Visning av polaritet: LED+; LED - (Håndtaket med
displayet = plus-polaritet)
- Visningstrinn LED: 12 V+*, 12 V -*, 24 V+, 24 V-, 50 V,
120 V (*: bare ved inntrykking av begge tastene)
- Trinnløs visning med nivåmåler: 230 V - 500 V AC/ DC
- max. visningsfeil: U
n
± 15 %. ELV U
n
– 15 %
- Nominelt frekvensområde f: 0 til 60 Hz
Visning av fase og dreieretning 50/ 60 Hz
- Visning av fase og dreiefeltsretning: ≥ U
n
230 V
- Max innkoblingstid: 30 sekunder (max. 500 V),
240 sekunder pause
- Vekt: ca. 180 g
- Forbindelsesledning: ca. 900 mm
- Temperaturområde for bruk og lagring:
-10 °C til +55 °C (Klimakategori N)
- Relativ luftfuktighet: 20 % til 96 % (Klimakategori N)
Spenning mellom 500 V og max. 750 V
maksimalt innkoblingstid 10 s.
DUSPOL
®
analog


BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de








Bedienungsanleitung

Operating manual

Mode d‘emploi

Manuel de instrucciones

Инструкция за експлоатация

CZ
Návod k použití zkoušečky

Brugsanvisning

FIN
Käyttöohje

Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

LT
Naudojimosi instrukcija

Bruksanvisning

Gebruiksaanwijzing

Instrukcja obsługi

RUS
Инструкция по эксплуатации
индикатора напряжения

Bruksanvisning

Priručnik za upotrebu
geprüft und zugelassen
T.-Nr. 756156.01/ 11-2003
