Gebruiksaanwijzing
DUSPOL
®
analoog
Voordat u de spanningstester DUSPOL
®
analoog in
gebruik neemt: Lees eerst de gebruiksaanwijzing
a.u.b. en neem de veiligheidsvoorschriften in acht.
Inhoudsopgave:
1. Veiligheidsvoorschriften
2 . Functiebeschrijving van de spanningstester
3. Testen van de functies van de spanningstester
4. Zo meet u wisselspanningen
4.1. Zo meet u de fase bij wisselspanning
5. Zo meet u gelijkspanningen
5.1. Zo meet u de polariteit bij gelijkspanning
6. Zo meet u de draaiveldrichting in een
draaistroomnet
7. Algemeen onderhoud
8. Technische gegevens
1. Veiligheidsvoorschriften.
- Apparaat bij het meten alleen vasthouden
aan de geïsoleerde handgrepen en
en
de contactelektroden (meetpennen)  niet
aanraken.
- Vóór het gebruik: spanningstester testen op de
functies (zie paragraaf 3). De spanningstester
mag niet worden gebruikt als de functie bij één
of meerdere weergaven uitvalt of als er helemaal
niets weergegeven wordt (IEC 61243-3).
- De spanningstester (spanningsklasse A) mag
alleen worden gebruikt in spanningsbereiken van
12 V tot 500 V AC/ DC.
- De spanningstester voldoet aan de
beschermingsklasse IP 64 en mag daarom ook
onder vochtige omstandigheden worden gebruikt
(uitvoering voor buitengebruik).
- Bij het meten de spanningstester alleen volledig
aan de handgrepen en
vasthouden.
- De spanningstester nooit langer dan 30 seconden
aan spanningen leggen. (maximaal toelaatbare
inschakeltijd ED=30 sec.).
- De spanningstester werkt alleen
goed bij omgevingstemperaturen van
–10 °C tot +55 °C bij een luchtvochtigheid van
20 % tot 96 %.
- De spanningstester mag niet gedemonteerd
worden.
- De spanningstester moet beschermd worden tegen
vuil en beschadigingen van de behuizing e.d.
- De spanningstester moet droog worden bewaard.
- Om verwondingen te voorkomen moet, na gebruik
van de spanningstester, het meegeleverde
afdekkapje op de contactelektroden worden
geplaatst.
Let op:
Na maximale belasting (d.w.z. na een meting van 30
seconden aan AC 500 V), moet een pauze van 240
seconden (4 min.) worden aangehouden.
Op het apparaat zijn internationale symbolen
aangebracht voor weergave en bediening.
Symbool Betekenis
Apparaat of uitrusting voor werken
onder spanning.
Druktoets
, AC Wisselstroom, wisselspanning
, DC Gelijkstroom, gelijkspanning
Gelijk- en wisselstroom
Druktoets (handbediend); geeft aan dat
verlangde weergaven alleen volgen bij
bediening van beide druktoetsen
Rechtsdraaiend
Aanduiding draaiveldrichting: de
draaiveldrichting kan alleen worden
weergegeven in een geaard net bij 50
c.q. 60 Hz.
Symbool voor aanduiding fase en
draaiveldrichting (rechtsdraaiend).

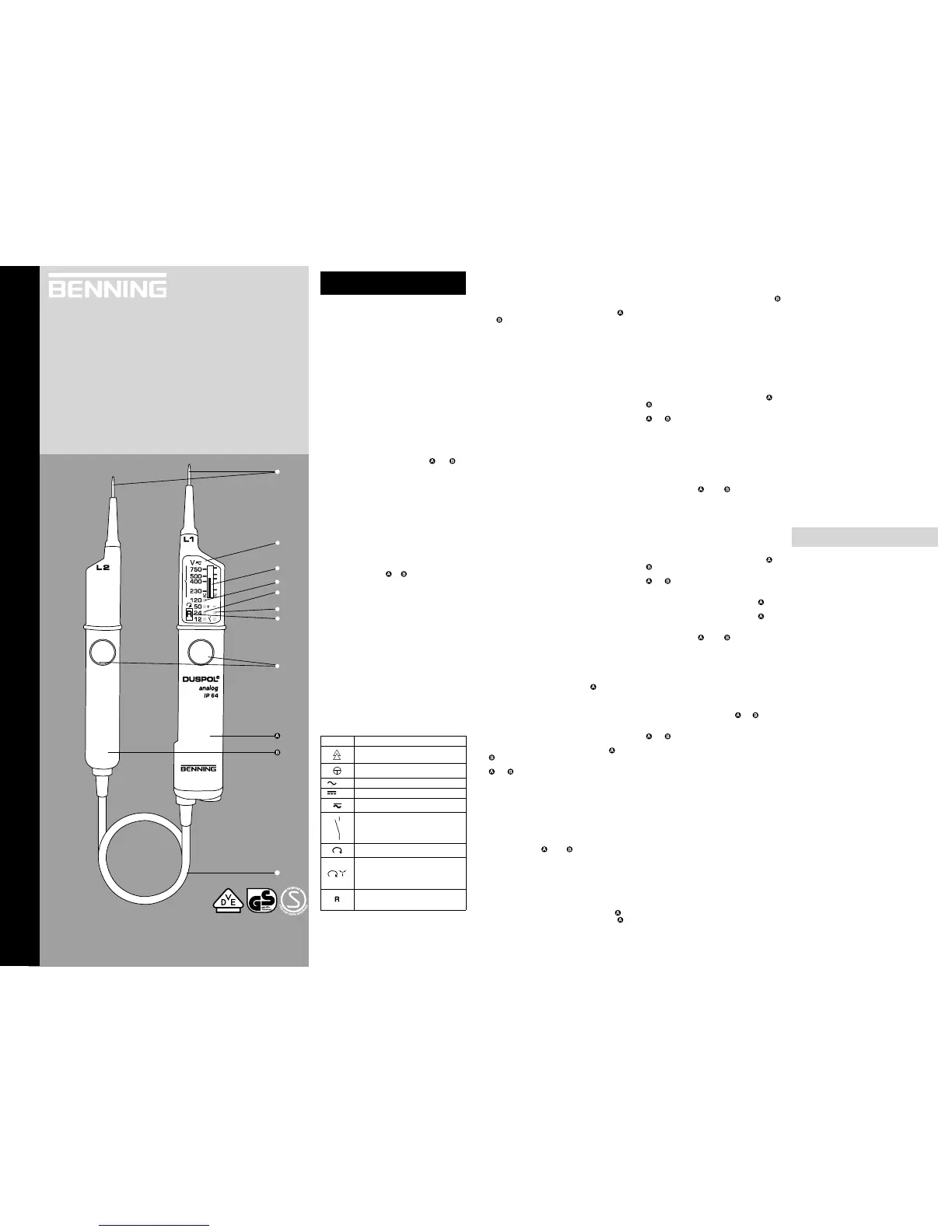

2. Functiebeschrijving.
De DUSPOL
®
analoog is een tweepolige
spanningstester volgens IEC 61243-3 met optische
weergave  zonder eigen energiebron. Het
apparaat is geschikt voor metingen van gelijk- en
wisselspanningen binnen een bereik van 12 V tot
500 V AC/ DC. Ook kunnen met dit apparaat bij
gelijkspanning polariteitstests en bij wisselspanning
fasetests worden gedaan. Het apparaat geeft de
draaiveldrichting van een draaistroomnet aan als het
sterpunt geaard is.
De spanningstester bestaat uit de testhandels L1
en L2
en een verbindingskabel . De testhandel
L1 heeft een aeesvenster . Beide testhandels zijn
voorzien van een druktoets. Zonder bediening van
de druktoetsen kunnen volgende spanningstrappen
(AC of DC) worden weergegeven: 24 V+; 24 V-;
50 V; 120 V. Door op beide druktoetsen te drukken
wordt naar een lagere interne weerstand geschakeld.
(onderdrukking van inductieve en capacitatieve
spanningen). Hierdoor wordt dan óók weergave van
12 V+ en 12 V- geactiveerd. Verder worden hierbij
aanliggende spanningen tussen 230 V en 500 V AC/
DC aangegeven door een draaispoelsysteem . De
duur van de meting met een lagere interne weerstand
van het apparaat (lastmeting) is afhankelijk van de
hoogte van de te meten spanning.
Het afleesvenster
Het weergavesysteem bestaat uit contrastrijke
lichtdiodes (LED) , die gelijk- en wisselspanningen
weergeven in stappen van 12, 24, 50 en 120 V
(permanent weergavesysteem). Een draaistroomspoel
 geeft de spanningswaarden tussen 230 V en
500 V AC/ DC aan, volgens de schaalverdelingen voor
gelijk- en wisselstroom. De schaal voor wisselspanning
bevindt zich links naast de schaalmeter en die voor
gelijkspanning staat rechts. Bij de aangegeven
spanningen gaat het om nominale spanningen. Bij
gelijkspanning geven de LED’s voor 12 V en 24 V ook
de polariteit aan (zie paragraaf 5). Activering van de
12 V LED en van de draadspoelaanduiding is alleen
mogelijk als beide druktoetsen worden bediend.
LCD-weergave
De LCD-weergave  is voor fasemeting bij
wisselstroom en geeft ook de draaiveldrichting aan van
een draaistroomnet.
3. Testen van de functies.
- De spanningstester mag alleen worden gebruikt in
een spanningsbereik van 12 V tot 500 V AC/ DC.
- De spanningstester nooit langer dan 30 seconden
aan spanningen leggen. (maximaal toelaatbare
inschakeltijd ED=30 sec.).
- Direct voor gebruik de spanningstester controleren
op functies.
- Alle functies controleren aan bekende
spanningsbronnen!
- Gebruik bijv. een autoaccu voor de
gelijkspanningstest.
- Gebruik bijv. een 230 V wandcontactdoos voor de
wisselspanningstest.
Gebruik de spanningstester niet, als niet alle functies
foutloos werken. Controleer de functie van de LCD-
weergave  door een éénpolig aanleggen van
de contactelektrode van testhandel L1 aan een
buitengeleider (fase).
4. Zo meet u wisselspanningen
- Spanningstester alleen gebruiken in een
spanningsbereik van 12 V tot AC 500 V.
- Spanningstester nooit langer dan 30 seconden aan
spanning spanningen tot 500 V leggen (maximaal
toelaatbare inschakeltijd ED = 30 sec.).
- Omvat volledig de geïsoleerde handgrepen en
van de testhandels L1 en L2.
- Leg de contactelektroden  van de meetpennen
en
aan de te meten onderdelen van de
installatie.
- Bij wisselspanning vanaf 24 V, bij bediening van de
beide druktoetsen vanaf 12 V (lastmeting), lichten
de plus- (+) en de minusled (-)  en  op.
- Bovendien worden spanningen tussen 230 V en
500 V AC/ DC door de draaispoelmeter traploos
aangegeven, als beide druktoetsen  ingedrukt
worden.
Let er onvoorwaardelijk op, dat u de spanningstester
alleen vasthoudt aan de geïsoleerde handgrepen
van de testhandels L1 en L2
, het aeesvenster
niet afdekt en dat u niet in aanraking komt met de
contactelektroden.
4.1 Zo meet u de fase bij wisselspanning.
- Spanningstester alleen gebruiken in een
spanningsbereik van 12 V tot AC 500 V.
- Fasetest is mogelijk in een geaard net vanaf
230 V.
- Omvat volledig de handgreep van testhandel L1 .
- Leg de contactelektrode  van de meetpen L1
aan het te meten onderdeel.
- Spanningstester nooit langer dan 30 seconden
aan spanningen tot 500 V leggen (maximaal
toelaatbare inschakeltijd ED = 30 sec.).
- Als in het display van de LCD-weergave  het
symbool “R” verschijnt ligt aan het nu gemeten
onderdeel de fase van een wisselspanning.
Let er onvoorwaardelijk op, dat bij de éénpolige test
(fasemeting) de contactelektrode van testhandel L2
niet wordt aangeraakt.
Opmerking
De weergave in het LCD-display  kan worden
beïnvloed door ongunstige lichtverhoudingen,
beschermende kleding en isolerende
arbeidsomstandigheden.
5. Zo meet u gelijkspanningen
- Spanningstester alleen gebruiken in een
spanningsbereik van 12 V tot 500 V AC/ DC.
- De spanningstester nooit langer dan 30 seconden
aan spanningen leggen. (maximaal toelaatbare
inschakeltijd ED=30 sec.).
- Omvat volledig de geïsoleerde handgrepen en
van de testhandels L1 en L2.
- Leg de contactelektroden  van de meetpennen
en
aan de te meten onderdelen van de
installatie.
- Bij gelijkspanning vanaf 24 V, bij bediening van de
beide druktoetsen vanaf 12 V (lastmeting), licht de
plus-  of de minusled  op. Bovendien worden
spanningen tussen 230 V en 500 V AC/ DC door
de draaispoelmeter traploos aangegeven als beide
druktoetsen worden ingedrukt.
Let er onvoorwaardelijk op, dat u de spanningstester
alleen vasthoudt aan de geïsoleerde handgrepen
van de testhandels L1 en L2
, het aeesvenster
niet afgedekt en dat u niet in aanraking komt met de
contactelektroden.
5.1 Zo meet u de polariteit bij gelijkspanning
- Spanningstester alleen gebruiken in een
spanningsbereik van 12 V tot 500 V AC/ DCV.
- De spanningstester nooit langer dan 30 seconden
aan spanningen leggen. (maximaal toelaatbare
inschakeltijd ED=30 sec.).
- Omvat volledig de geïsoleerde handgrepen en
van de testhandels L1 en L2.
- Leg de contactelektroden  van de meetpennen
en
aan de te meten onderdelen van de
installatie.
- Als de LED “+”  oplicht, ligt de “pluspool” van het
gemeten onderdeel aan de testhandel L1 .
- Als de LED “-”  oplicht, ligt de “minpool” van het
gemeten onderdeel aan de testhandel L1 .
Let er onvoorwaardelijk op, dat u de spanningstester
alleen vasthoudt aan de geïsoleerde handgrepen
van de testhandels L1 en L2
, het aeesvenster
niet afgedekt en dat u niet in aanraking komt met de
contactelektroden.
6. Zo meet u de draaiveld-richting van een
draaistroomnet.
- Spanningstester alleen gebruiken in een
spanningsbereik van 12 V tot AC 500 V.
- Testen van de draaiveldrichting is mogelijk vanaf
230 V wisselspanning (fase tegen fase) in een
geaard draaistroomnet.
- Omvat volledig de handgrepen en
van de
testhandels L1 en L2.
- Leg de contactelektroden  van de meetpennen
en
aan de te meten onderdelen van de
installatie.
- De LED’s danwel de draaispoelmeter moeten
spanning op de buitengeleiders aangeven.
- Spanningstester nooit langer dan 30 seconden
aan spanningen tot 500 V leggen (maximaal
toelaatbare inschakeltijd ED = 30 seconden).
Bij het aanleggen van de beide contactelektroden
(meetpennen)  aan twee in rechtse draairichting
aangesloten fase van een draaistroomnet, geeft het
LCD-display  een “R”-symbool aan. Zijn de twee
fasen (buitengeleiders) niet in rechtse draaiveldrichting
aangesloten wordt er niets aangegeven in het display.
Bij meten van de draaiveldrichting is steeds een tweede
meting ter controle vereist. Geeft het LCD-display bij
twee buitengeleiders (fasen) van een draaistroomnet
een rechtse draaiveldrichting aan, dan dienen ter controle
beide fasen nogmaals te worden getest met verwisselde
contactelektroden (meetpennen) .
Bij deze tegencontrole mag dan geen symbool in het
LCD-display verschijnen. Verschijnt in beide gevallen
toch een “R”-symbool in het LCD-display  dan is de
aarding te zwak.
Opmerking
De weergave in het LCD-display  kan worden
beïnvloed door ongunstige lichtverhoudingen,
beschermende kleding en isolerende
arbeidsomstandigheden.
7. Algemeen onderhoud
Reinig regelmatig de buitenkant van de behuizing met
een schone, droge doek (speciale reinigingsdoeken
uitgezonderd). Gebruik geen oplos- of schuurmiddelen
om de spanningstester schoon te maken.
8. Technische gegevens
- Voorschrift tweepolige spanningstester:
IEC 61243-3.
- Beschermingsgraad IP 64, IEC 60529: ook te
gebruiken bij neerslag.
- Spanningsbereik: 12 V tot 500 V AC/ DC
- Inwendige weerstand, meetcircuit: 180 kΩ.
- Inwendige weerstand, lastcircuit – beide
druktoetsen ingedrukt: ca. 24 kΩ.
- Stroomopname, meetcircuit: max. l
n
3,2 mA
(500 V)
- Stroomopname, lastcircuit – beide druktoetsen
ingedrukt -: l
s
0,032 A (500 V).
- Polariteitsaanduiding: LED +; LED -
- Aanduidingstappen LED’s: 12 V+*, 12 V-*, 24 V+,
24 V-, 50 V, 120 V (* alleen bij bediening van beide
druktoetsen).
- Traploze aanduiding door schaalmeter 230 V tot
500 V AC/ DC
- Maximale uitleesafwijking: U
n
± 15 % ELV U
n
– 15 %
- Frequentiebereik: 0 tot 60 Hz.; Fase- en draaiveldr
ichtingsweergave 50/ 60 Hz.
- Faseaanduiding: > U
n
230 V
- Maximale inschakeltijd: ED = 30 sec., pauze 240
sec.
- Gewicht: ca. 180 gram.
- Verbindingskabel: lengte ca. 900 mm
- Bedrijfs- en opslagtemperatuur: -10 °C tot +55 °C
(klimaatcategorie N).
- Relatieve luchtvochtigheid: 20 % tot 96 %
(klimaatcategorie N)
Spanningen van 500 v tot max. 750 V maximaal
toelaatbare inschakeltijd ED = 10 sec.
DUSPOL
®
analog


BENNING Elektrotechnik & Elektronik GmbH & Co.KG
Münsterstraße 135 - 137 • D - 46397 Bocholt
Telefon ++49 (0) 2871 - 93 - 0 • Fax ++49 (0) 2871 - 93 - 429
www.benning.de • E-Mail: duspol@benning.de








Bedienungsanleitung

Operating manual

Mode d‘emploi

Manuel de instrucciones

Инструкция за експлоатация

CZ
Návod k použití zkoušečky

Brugsanvisning

FIN
Käyttöohje

Οδηγίες χρήσεως

Használati utasítás

Istruzioni per l’uso

LT
Naudojimosi instrukcija

Bruksanvisning

Gebruiksaanwijzing

Instrukcja obsługi

RUS
Инструкция по эксплуатации
индикатора напряжения

Bruksanvisning

Priručnik za upotrebu
geprüft und zugelassen
T.-Nr. 756156.01/ 11-2003
