11/ 2018
BENNING IT 105
52
8.6.1 Doba spuštění RCDt (AUTO)
Automatické měření doby spuštění je sled zkoušek jednotlivých měření s různými multiplikátory a počá-
tečními polaritami (0°/ 180°) jmenovitého chybného proudu (I∆N). Po každém opětovném zapnutí ochrany
před chybným proudem, zkouška bude automaticky pokračovat.
½ x I∆N při 0°, ½ x I∆N při 180°
1 x I∆N při 0°, 1 x I∆N při 180°
5 x I∆N při 0°, 5 x I∆N při 180°
- Otočným spínačem
1
zvolte požadovanou funkci RCDt (AUTO) I.
- Na digitálním displeji
2
se krátce zobrazí symboly funkčních tlačítek F1 A až F4 D. Pomocí funkčních
tlačítek F1 až F4
3
lze provést následující nastavení:

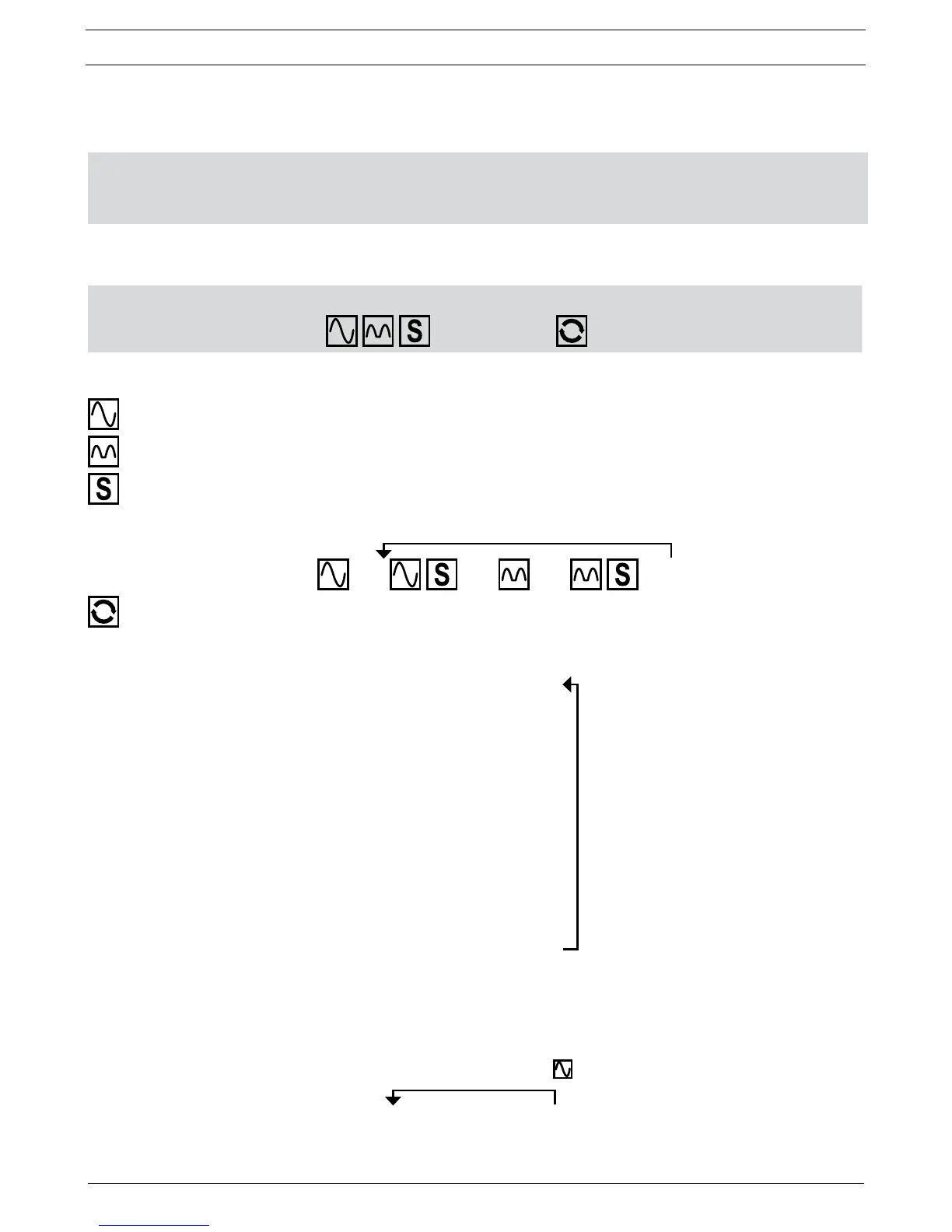

F1 F2 F3 F4
–
I∆N
Typ RCD (F2):
sinusový zkušební proud
pulzující zkušební proud
selektivní (časově zpožděné) RCD
Při zkoušce selektivních ochran chybného proudu se měření spustí po uplynutí časového zpoždění 30 s.
►
►
►
(F3):
Funkce RECALL, každé stisknutí tlačítka zobrazí na digitální displeji naměřené hodnoty posledního auto-
matického měření.
½ x I∆N při 0°
▼
½ x I∆N při 180°
▼
I∆N při 0°
▼
I∆N při 180°
▼
5 x I∆N při 0°
▼
5 x I∆N při 180°
▼
Spuštění automatické-
ho měření
I∆N jmenovitý chybový proud (F4):
Pomocí funkčního tlačítka F4 můžete vybrat jmenovitý chybný proud:
Dostupné jmenovité chybné proudy (sinusový zkušební proud) :
10 mA
►
30 mA
►
100 mA
- Měřicí vedení zapojte k přístroji BENNING IT 105 podle obrázku 4 nebo 5 a kontaktujte ho se zkouše-
