11/ 2018 BENNING IT 105
53

ným objektem.
- Pro spuštění měření stiskněte tlačítko TEST
4
.
- Po každém spuštění znovu zapněte RCD, dokud nebude dokončen sled zkoušek.
- Pomocí funkčního tlačítka F4
3
můžete vyvolat na hlavním displeji K časy spuštění různých jmeno-
vitých chybných proudů.
8.6.2 doba spuštění RCDt (½ x, x1, x5)
- Pomocí otočného přepínače
1
vyberte multiplikátor (x½ J, x1 K, x5 L) zkušebního proudu pro poža-
dovanou funkci RCDt.
- Na digitálním displeji
2
se krátce zobrazí symboly funkčních tlačítek F1 A až F4 D. Pomocí funkčních
tlačítek F1 až F4
3
lze provést následující nastavení:

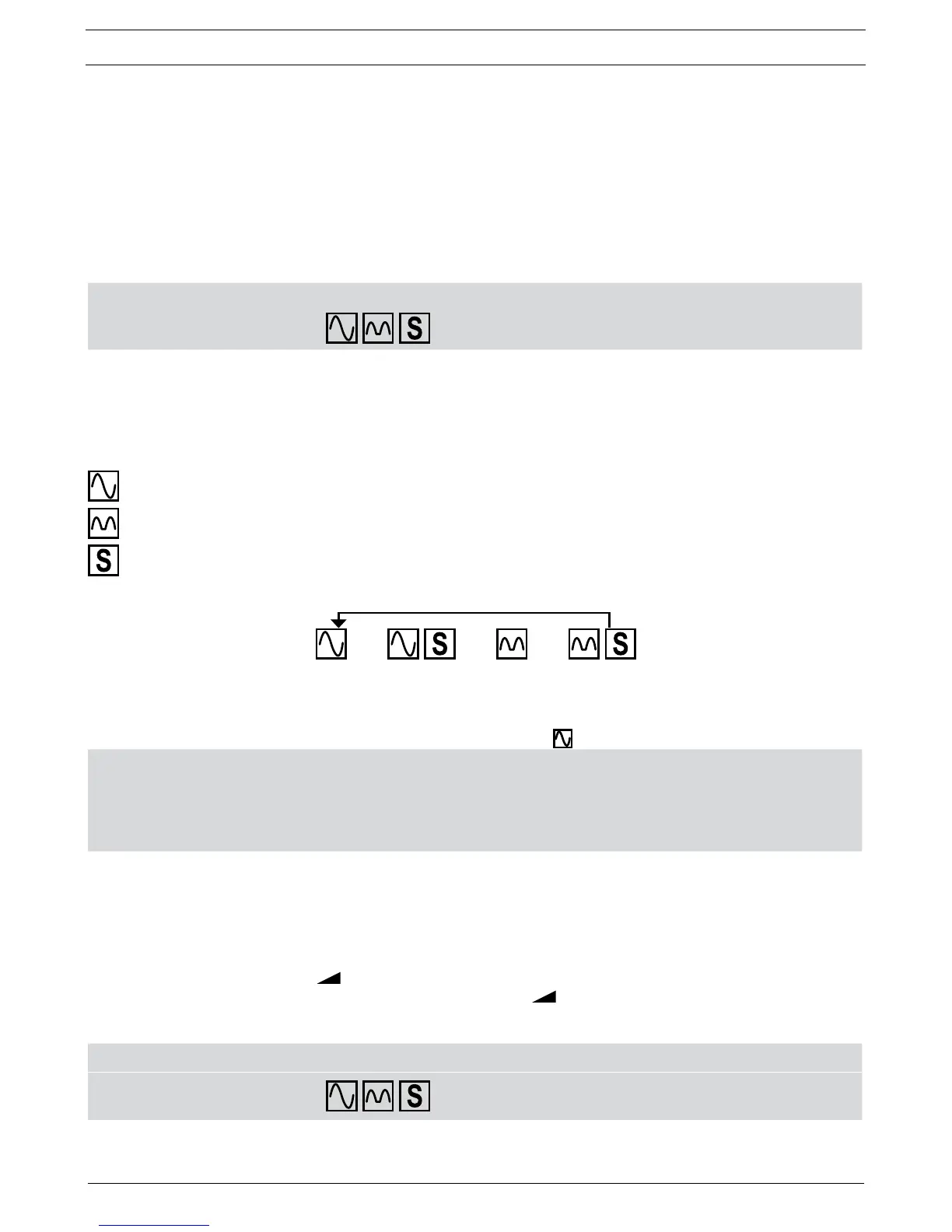

F1 F2 F3 F4
0° / 180° – I∆N
0°/ 180° (F1):
0°: Zkušební proud s kladnou polaritou spuštění
180°: Zkušební proud se zápornou polaritou spuštění
Typ RCD (F2):
sinusový zkušební proud
pulzující zkušební proud
selektivní (časově zpožděné) RCD
Při zkoušce selektivních ochran chybného proudu se měření spustí po uplynutí časového zpoždění 30 s.
► ► ►
I∆N jmenovitý chybový proud (F4):
Pomocí funkčního tlačítka F4 můžete vybrat jmenovitý chybný proud:
Dostupné jmenovité chybné proudy (sinusový zkušební proud) :
10 mA 30 mA 100 mA 300 mA 500 mA
½ I∆N
    
1 I∆N
    
5 I∆N
  
- Měřicí vedení zapojte k přístroji BENNING IT 105 podle obrázku 4 nebo 5 a kontaktujte ho se zkouše-
ným objektem.
- Pro spuštění měření stiskněte tlačítko TEST
4
.
- Hlavní displej K zobrazuje naměřenou dobu spuštění.
8.6.3 Spouštěcí proud RCDI
- Otočným spínačem
1
zvolte požadovanou funkci RCDI M.
- Na digitálním displeji
2
se krátce zobrazí symboly funkčních tlačítek F1 A až F4 D. Pomocí funkčních
tlačítek F1 až F4
3
lze provést následující nastavení:
F1 F2 F3 F4
0° / 180° – I∆N
