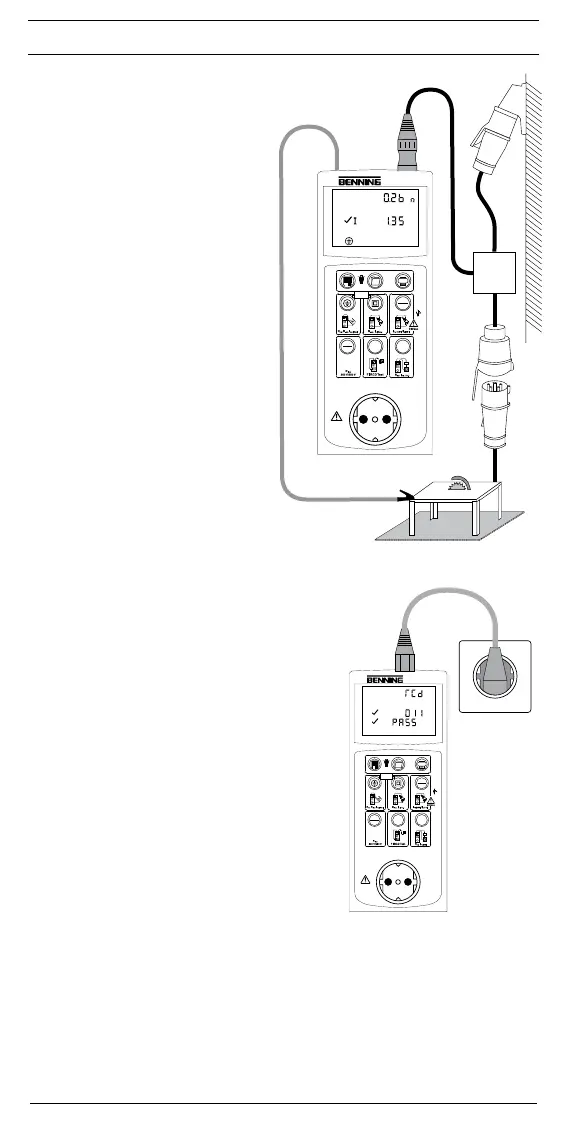

Bild 7b: Prüfung 3-phasiger Geräte über aktive
Messadapter (isolierte Aufstellung des
Prüfobjektes)
Fig. 7b: Testing of three-phase appliances by means of
active measuring adapters (test object placed
on insulated surface)
Fig. 7b: Contrôle d'appareils triphasés au moyen
d'adaptateurs de mesure actifs (mise en place
isolée de l'objet de contrôle)
Bild 8a: Prüfung festinstallierter FI/RCD Schutzschalter (I
ΔN
30 mA)
Fig. 8a: Testing of permanently installed RCDs (I
ΔN
30 mA)
Fig. 8a: Contrôle de dispositifs différentiels xes « RCD » (I
ΔN
30 mA)
