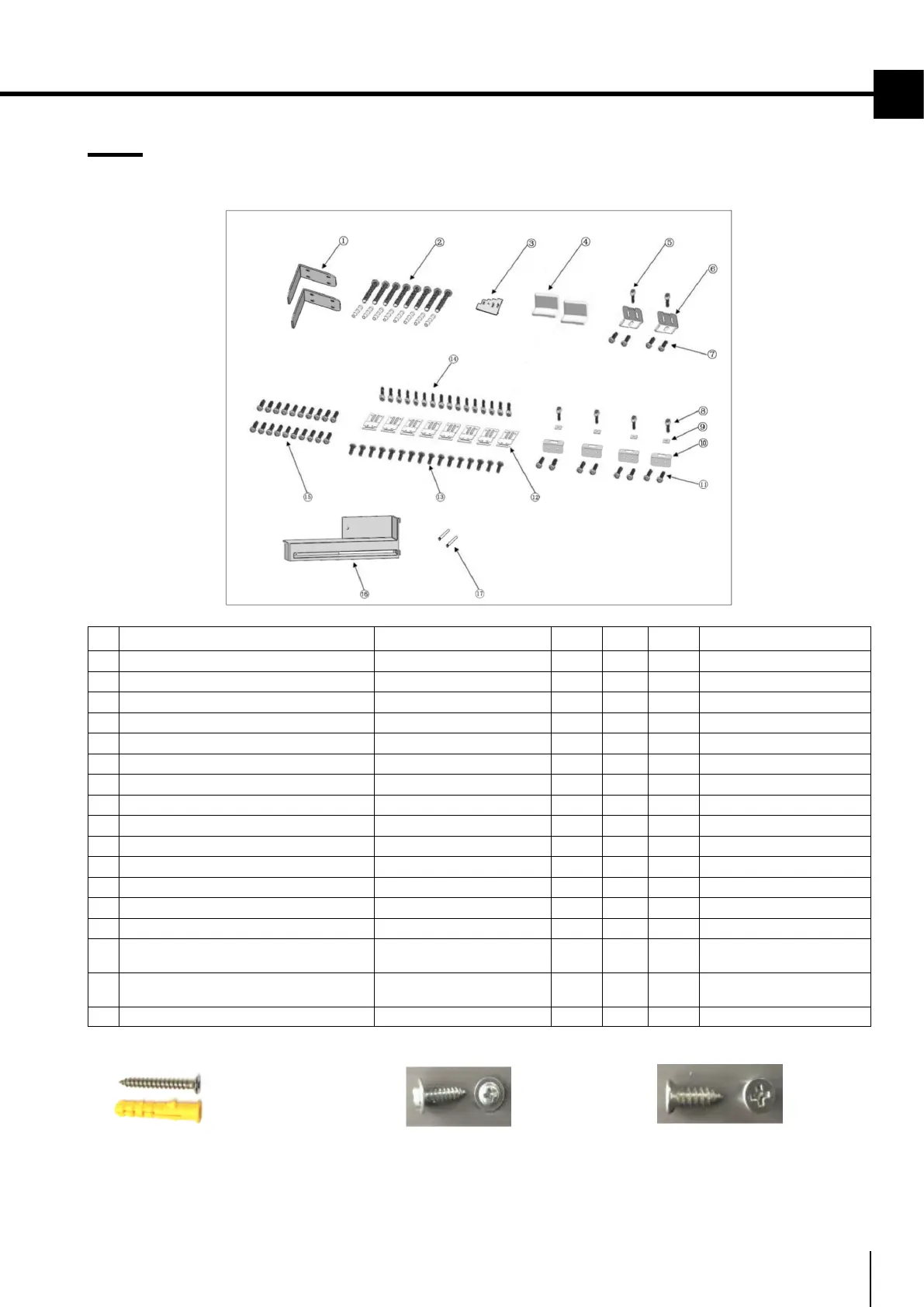

2.14 Retrait du matériel d’installation
Non Nom de la pièce Spécifications 18 24 30 Remarque
1 Bride anti-basculement T4.0, revêtement Cr+zn- 8 8 8
2
Vis et chevilles bride anti basculement M8*L60 8 8 8
3
Gabarit de positionnement et de réglage PS 1 1 1
4
Couvercle bride porte meuble abs - 2 2
5
Rondelle tête Truss M4*12 - 2 2
6
Bride porte meuble T1.0, revêtement Cr+zn- - 2 2
7
Vis à tête fraisée de contre-blocage ST4x14 - 4 4
8
Rondelle tête Truss M4*12 4 4 4
9
Rondelle carrée T1.0, revêtement Cr+zn- 4 4 4
10 Bride de montage centrale T1.0, revêtement Cr+zn- 4 4 4
11 Vis à tête fraisée de contre-blocage ST4x14 8 8 8
12 Équerre d’assemblage meuble T1.0, revêtement Cr+zn- 8 8 8
13 Vis à tête fraisée de contre-blocage ST M4x14 16 16 16
14
Rondelle tête Truss M4*12 16 16 16
15 Vis à tête fraisée de contre-blocage
ST M4x14 16 20 20
Bride de suspension porte
meuble
16 Élément charnière évent d’aération
ABS - 1 1
Changement sens
d’ouverture porte
17 Goupille de butée 90° Ø4
2 2 2 Ouverture de porte à 90°
Vis bride antibasculement
chevilles
Rondelle tête Truss
Spécification : M4x12
Pour fixer le réfrigérateur
à l'armoire et à la porte
(pièce de pression)
Vis à tête fraisée de contre-blocage
Spécification : ST M4x14
Pour fixer l’armoire et
la porte du meuble
(pièce en bois)
