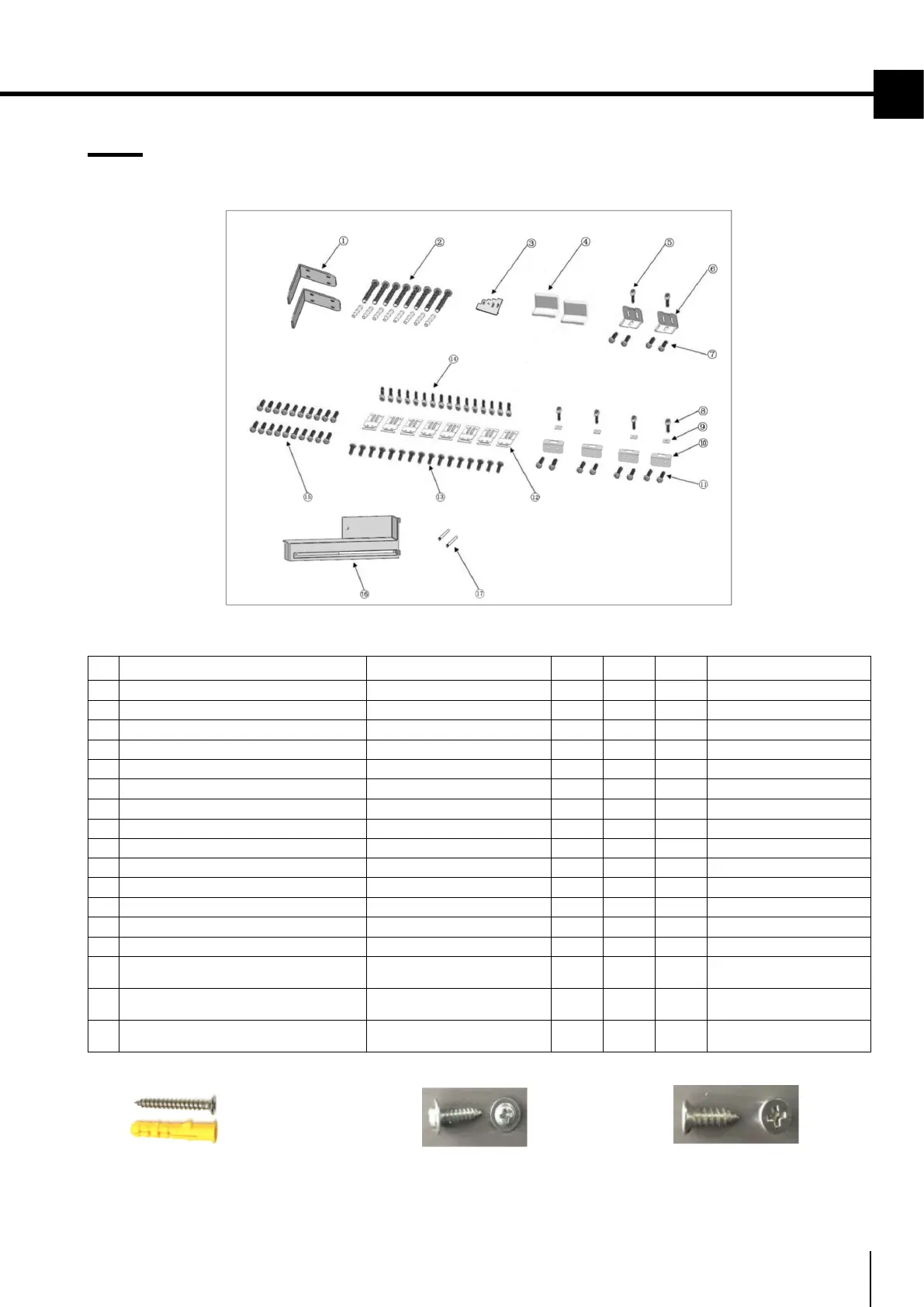

2.14 Extracción de los herrajes de instalación
N.º Nombre de pieza Espec. 18 24 30 Observación
1 Soporte antivuelco ,Revestimiento de Cr+Zn T4.0 8 8 8
2
Tornillos y espigas del soporte antivuelco M8*L60 8 8 8
3
Posición de la plantilla de ajuste PS 1 1 1
4
Soporte de puerta para muebles de cubierta abs - 2 2
5
Arandela con cabeza para armazón M4*12 - 2 2
6
Soporte de puerta para muebles ,Revestimiento de Cr+Zn T1.0 - 2 2
7
Tornillo avellanado ST4x14 - 4 4
8
Arandela con cabeza para armazón M4*12 4 4 4
9
Arandela cuadrada ,Revestimiento de Cr+Zn T1.0 4 4 4
10 Soporte de montaje central ,Revestimiento de Cr+Zn T1.0 4 4 4
11 Tornillo avellanado ST4x14 8 8 8
12 Soporte para mueble ,Revestimiento de Cr+Zn T1.0 8 8 8
13 Tornillo avellanado ST M4x14 16 16 16
14
Arandela con cabeza para armazón M4*12 16 16 16
15 Tornillo avellanado
ST M4x14 16 20 20
Soporte colgador de la
puerta para muebles
16 Pieza de bisagra de la ventilación por aire
ABS - 1 1
Cambio de dirección de
apertura de la puerta
17 Pasador limitador de 90° Ø4
2 2 2
Uso para apertura de
puerta 90°
Espigas de los tornillos del soporte
antivuelco
Tornillo con cabeza de arandela para armazón
Espec. : M4x12
Fijaciones del refrigerador
Tales como armario y puerta
(pieza a presión)
Tornillo avellanado
Espec. : ST M4x14
Fijación del armario y la
puerta para muebles
(pieza de madera)
