3. INSTRUCTIONS D’INSTALLATION

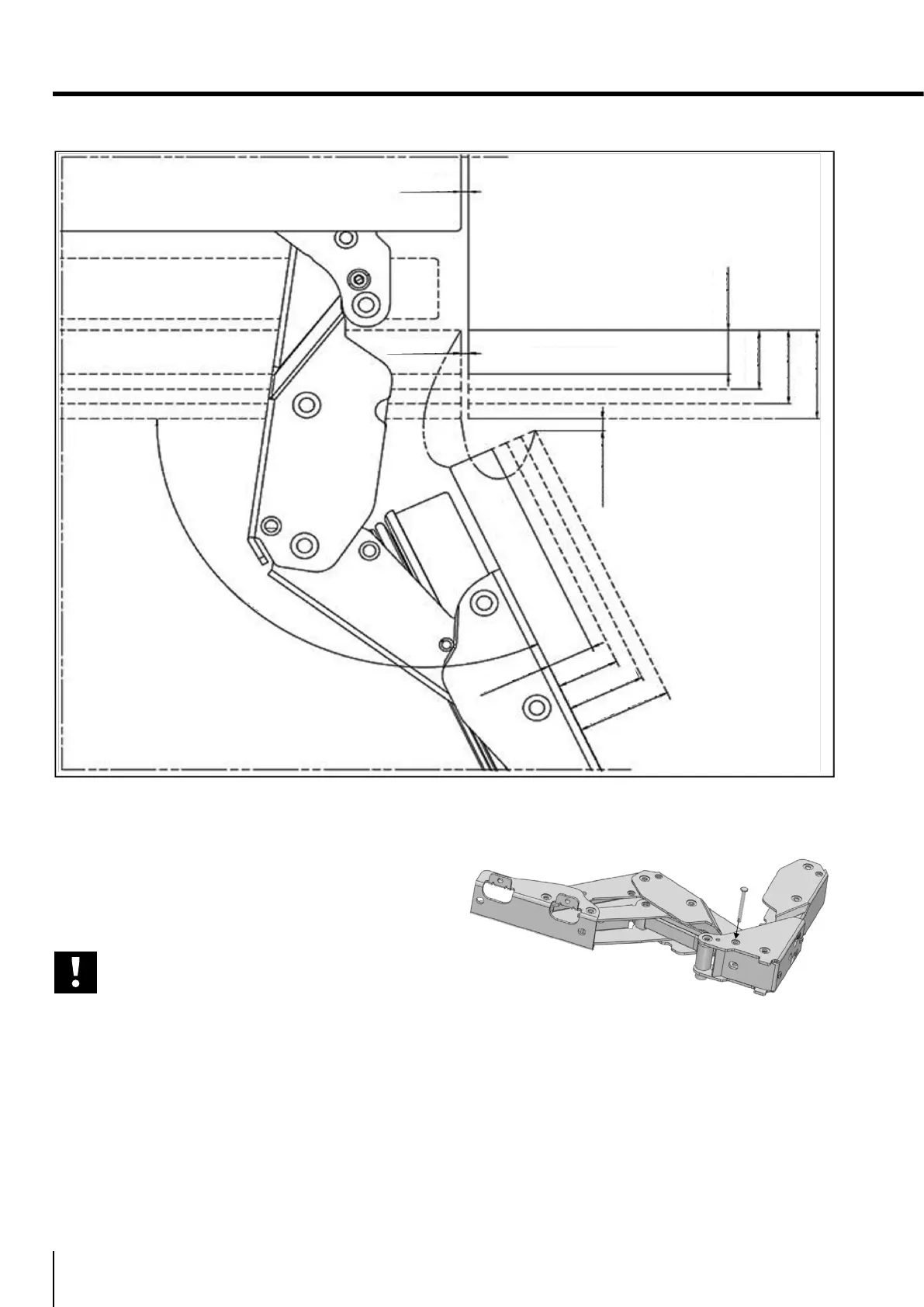

CHOIX DE L’ÉPAISSEUR DE LA PORTE
• La porte de votre réfrigérateur peut s’ouvrir à
115° maximum. Si vous voulez que les portes
s’ouvrent à ce degré, vous pouvez choisir parmi
les épaisseurs indiquées dans l’image ci-dessus.
AVERTISSEMENT :
Si l’épaisseur de la porte est supérieure à
1½” (38 mm), la porte ne doit pas s’ouvrir
à plus de 90°. Vous devez utiliser un axe de
butée sur la charnière.
Un axe de butée (élément #17) est fourni avec
l’appareil pour empêcher la porte de s’ouvrir au-
delà de 90° si nécessaire. Il peut être installé sur
la charnière. Les tolérances d’épaisseur de porte
lors de l’utilisation de l’axe de butée sont indiquées
dans le diagramme ci-dessous.
Avant de l’armoire
Panneau avant
15/16" (24)
15/16" (24)
1 1/4 " (32)
1 1/4 " (32)
1 1/2 " (38)
1 1/2 " (38)
3/4 " (19)
3/4 " (19)
1/8 " (3)
115°
1/8 " (3)
3/16 " (5)
