3. INSTRUCCIONES DE INSTALACIÓN

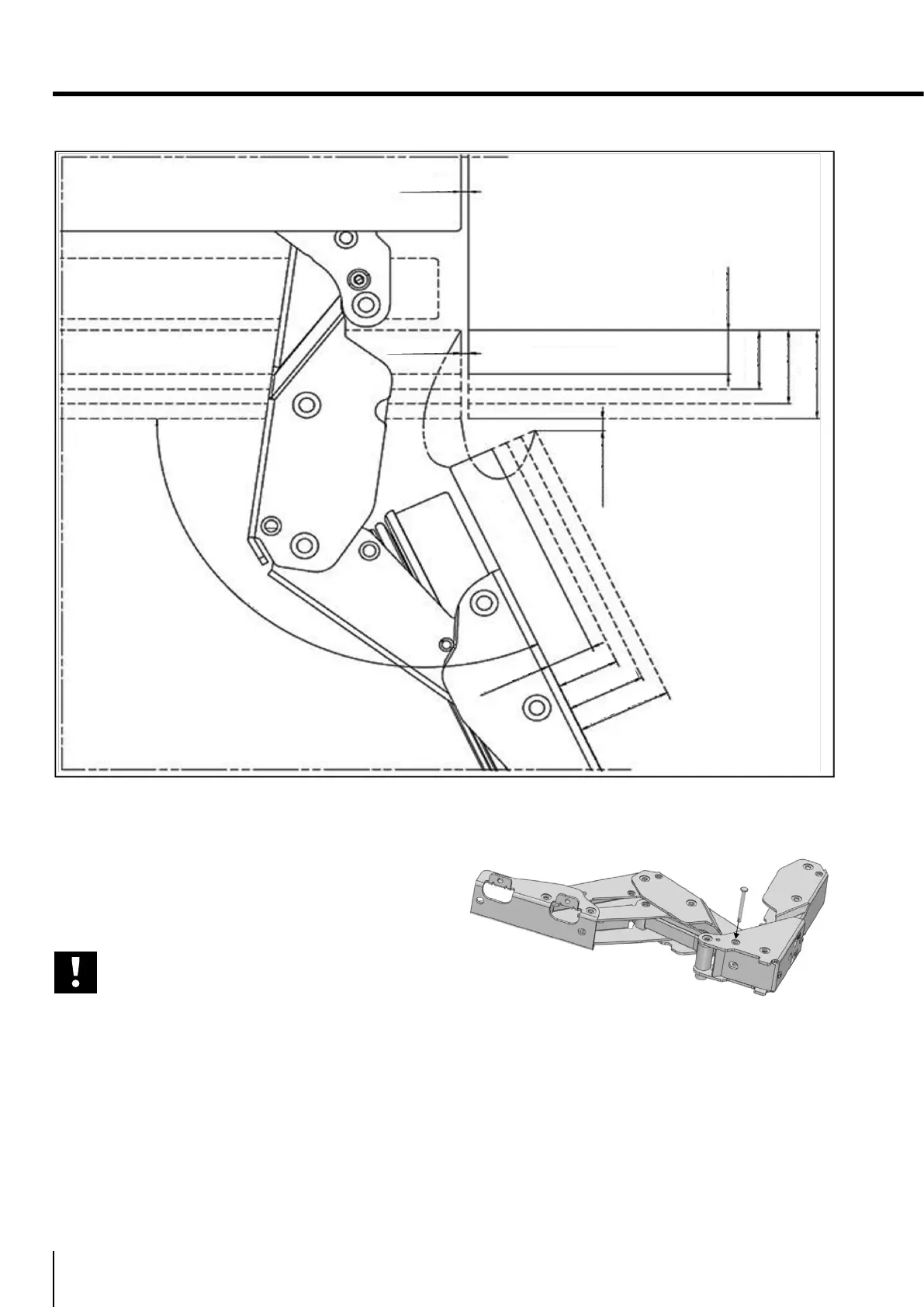

ELEGIR EL GROSOR DE LA PUERTA
• La puerta de su refrigerador puede abrirse hasta
115° como máximo. Si desea que las puertas se
abran hasta esta amplitud, puede elegir entre los
grosores que se muestran en la imagen superior.
ADVERTENCIA:
Si el grosor de la puerta es superior a 1½
pulg. (38 mm), la puerta no debe abrirse
más de 90°. Debe utilizar un pasador
limitador en la bisagra.
Con la unidad se suministra un pasador limitador
(pieza n.º 17) para evitar que la puerta se abra más
de 90° en caso necesario; puede instalarse en la
bisagra. Las tolerancias de grosor de la puerta
cuando se utiliza el pasador limitador se muestran
en el diagrama siguiente.
Frontal del armario
Panel delantero
15/16" (24)
15/16" (24)
1 1/4" (32)
1 1/4" (32)
1 1/2" (38)
1 1/2" (38)
3/4" (19)
3/4" (19)
1/8" (3)
115°
1/8" (3)
3/16" (5)
