Notice d’Installation
EnglishFrançais
Série: Integrated (BI)
Préparation des panneaux décoratifs pour la porte et Grands bacs
Les dimensions des panneaux sont indiquées dans le tableau et sur les
dessins reportés ci-dessous.
Selon les exigences d’alignement avec d’autres meubles de la cui-
sine, le panneau de la porte du réfrigérateur peut être plus haut par
rapport à la ligne supérieure de la porte et le panneau inférieur peut
être plus bas par rapport à la ligne inférieure du grand bac.
Les panneaux sont montés moyennant des brides spéciales qui s’ac-
crochent aux dispositifs de xation réglables déjà prévus sur porte et
grand bac et moyennant des équerres qui bloquent et règlent verti-
calement le panneau.
Brides, équerres et vis de xation correspondantes sont fournies avec
l’appareil et sont appliquées au panneau en suivant le schéma de
perçage reporté ci-dessous ou en utilisant le gabarit de perçage
prévu à cet effet et fourni.
Intervenir de la manière suivante:
Pour appliquer les brides aux panneaux, procéder de la manière sui-
vante. Il est recommandé de monter les équerres avant de monter la
poignée.

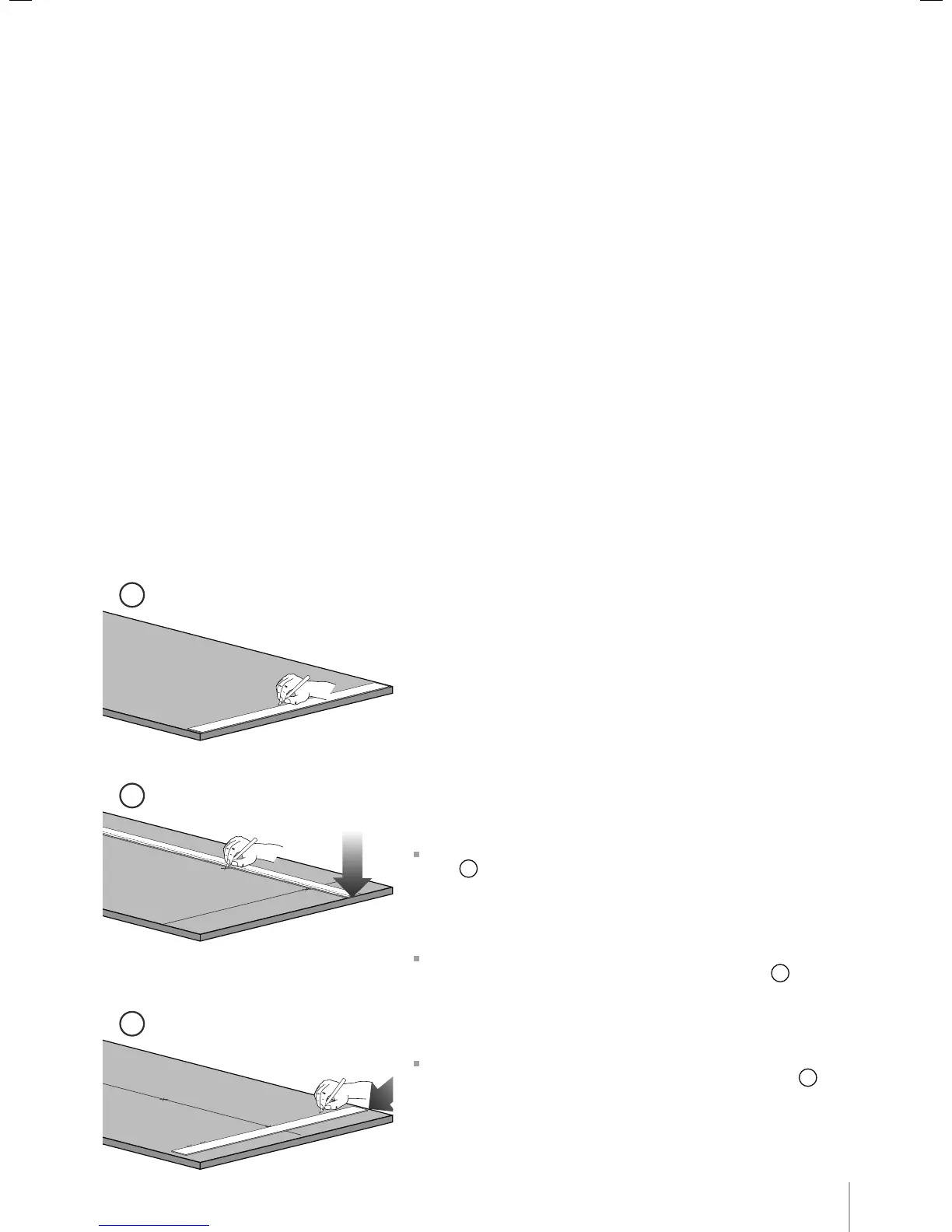

Panneau de la porte
Tracer une ligne qui divise verticalement le panneau en deux parties
égales
1
.
Partant du bas du panneau, marquer la hauteur à laquelle pratiquer
les trous (pour la distance des trous, voir les pages 14-17)
2
.
Suivre les données du tableau correspondant au modèle choisi,
marquer d’abord le trou le plus externe et puis le plus interne
3
.
