15
1
2
480 mm
(18 7/8”)
900 mm
(35 1/2”)
490 mm
(19 1/4”)
Notice d’Installation
EnglishFrançais
Série: Integrated (BI)
Longueur A

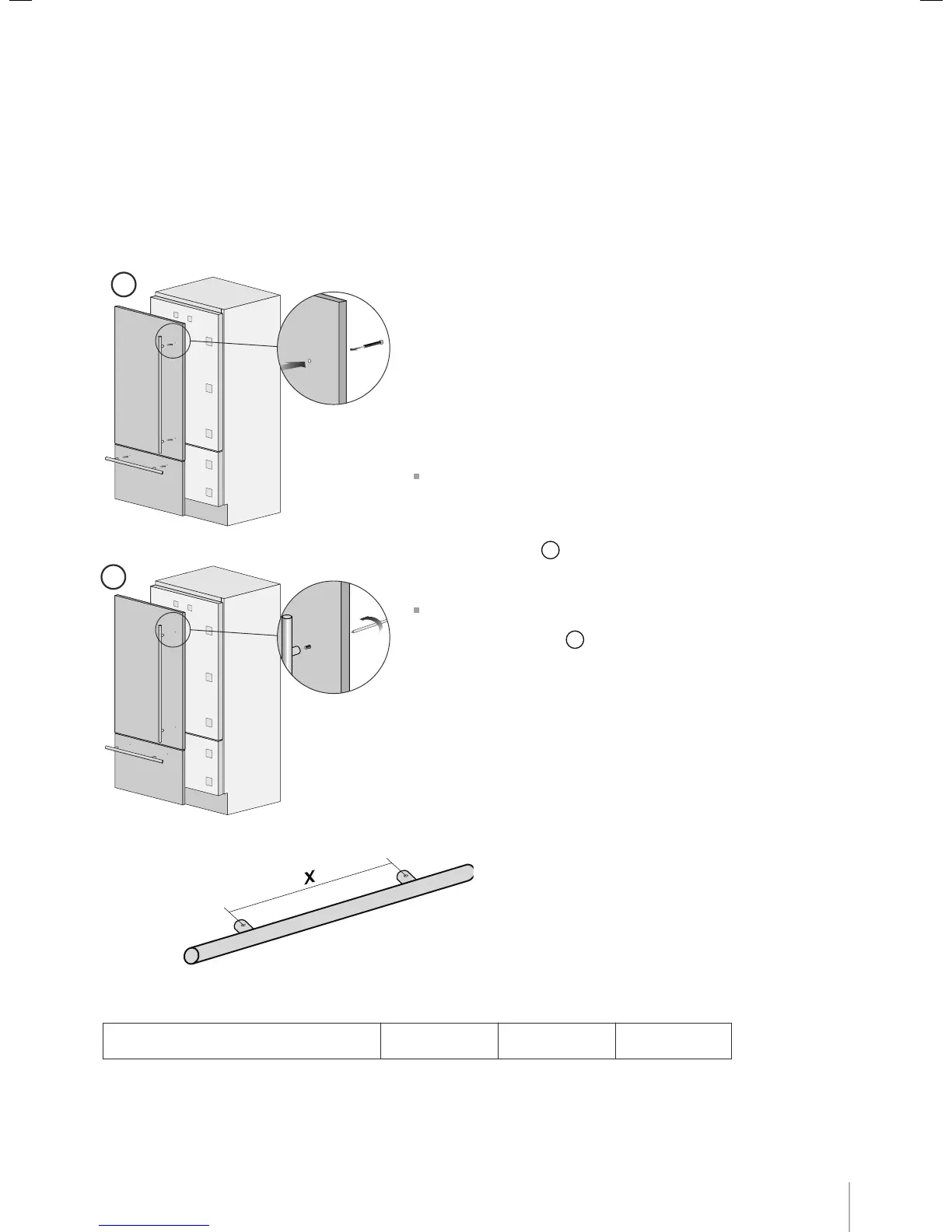

Montage des poignées: Sèrie Integrated (BI)
Les poignées doivent être montées sur le panneau décoratif de la
porte et du grand bac avant que les panneaux ne soient xés au
réfrigérateur.
Intervenir de la manière suivante:
Après avoir pratiqué deux trous de 5 mm (1/4”) sur le côté arrière
des panneaux, insérer les vis fournies à la distance indiquée sur le ta-
bleau, reportée ci-dessous, l’une de l’autre. Pour centrer la poignée
horizontale (code HV) au centre de la porte, diviser en deux la hau-
teur du panneau et pratiquer un trou à -45 cm (-17 3/4”) et un autre
à +45 cm (+17 3/4”)
1
.
Positionner la poignée au niveau du trou sur le côté avant du pan-
neau; insérer par l’arrière du panneau la vis fournie, à travers le trou,
et la visser à la poignée
2
.
Utiliser la même procédure pour le montage des poignées horizon-
tales sur les grands bacs. Pour la mesure de l’entraxe, faire référence
au tableau joint.
