17

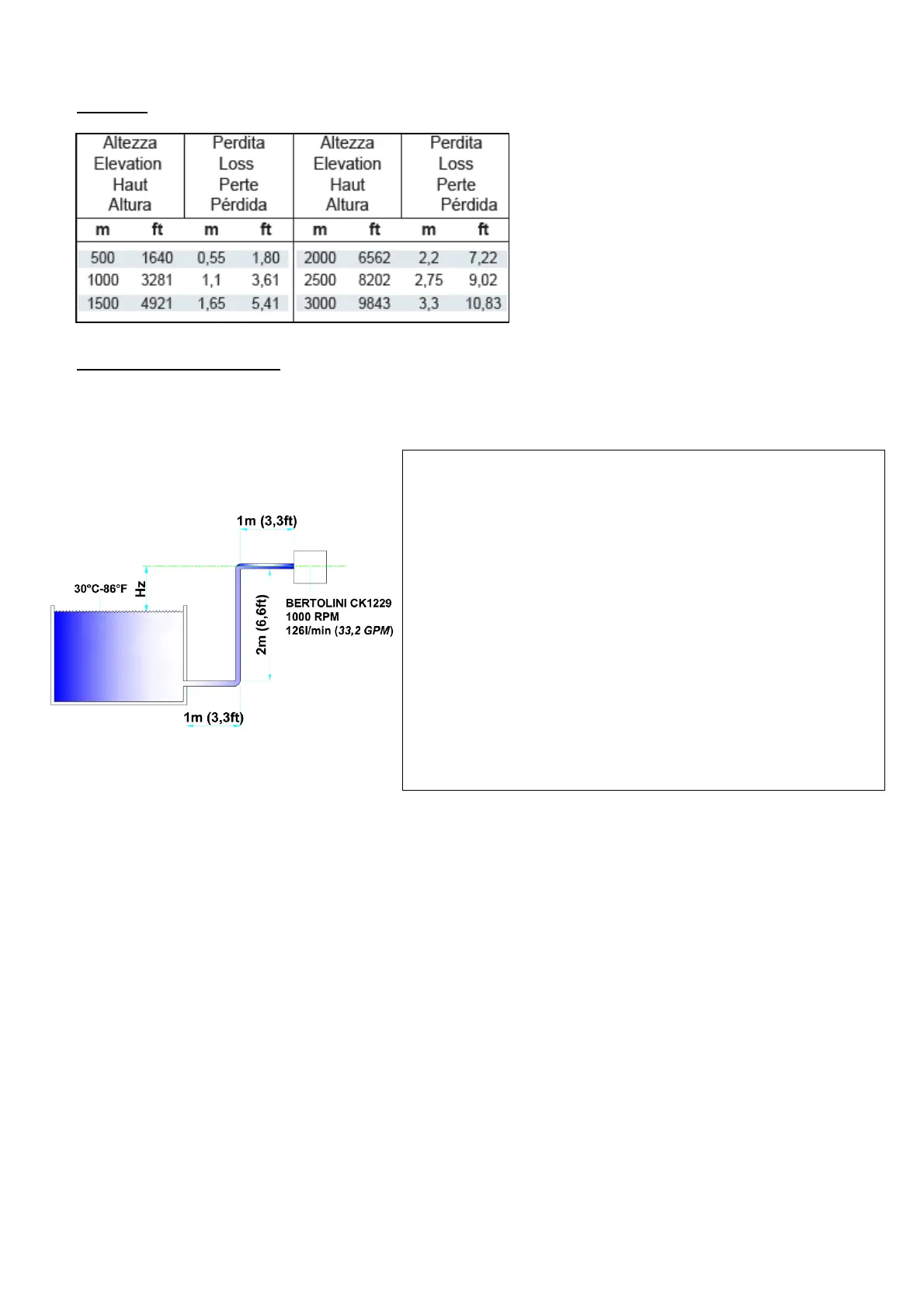

Tabella 5 Perdita di aspirazione in base all’altezza sul livello del mare
ESEMPIO DI CALCOLO
Esempio di calcolo per una pompa CK 1229 installata a 500 m sul livello del mare
Il calcolo mostra che la pompa può aspirare da un’altezza di 0,72 m (2,34 ft), se Hz fosse positivo, la
pompa dovrebbe essere alimentata sotto battente.
Lunghezza dei tubi (disegno) 1+1+2= 4,00 m
3,3+6,6+3,3= 13,20 ft
Lunghezza equivalente 2X1,13= 2,26 m
dei raccordi (tab.2)
2X3,7= 7,40 ft
Lunghezza totale 6,26 m
20,60
ft
H1 (tab.3) 2,5X6,26/10= 1,57 m
2,5X20,6/10= 5,15 ft
H2 (tab.4) 30°C 0,40 m
86°F 1,31 ft
H3 (tab.5) 500m 0,55 m
1640ft 1,80 ft
NPHSr (tab1) RPM 1000 6,60 m
RPM 1000 21,65 ft
Hz>(6,8+0,5)+1,57+0,4-(10,33-0,55)=
-0,72 m
Hz>(22,3+1,65)+5,15+1,31-(33,9-1,8)=
-2,34 ft
Dimensione tubi e raccordi G1” 1/4
