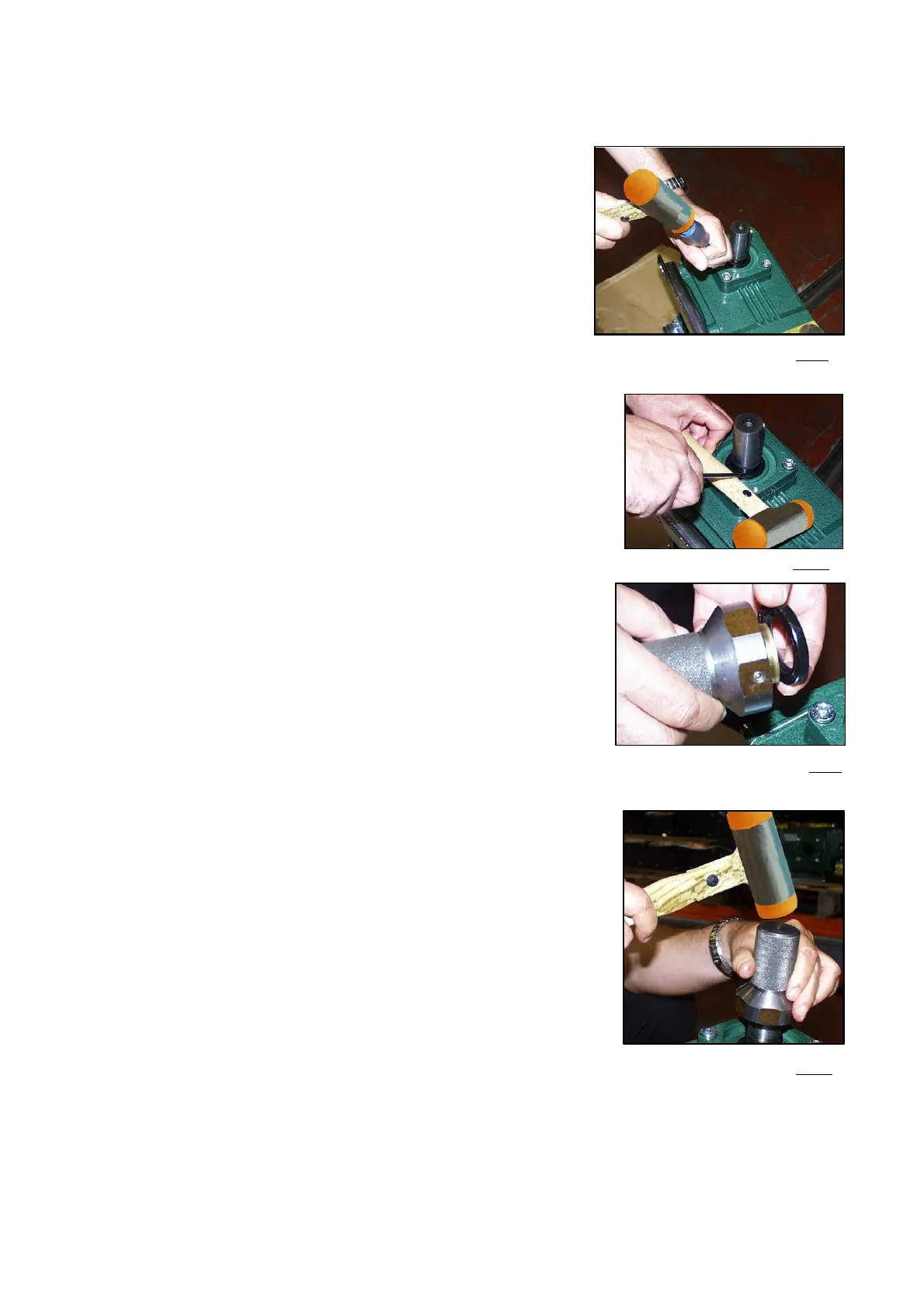

10.5 Sostituzione delle tenute olio sull’albero
Smontaggio:
FASE 1:
Con l’aiuto di un martello infilare un cacciavite a taglio
piatto nell’armatura metallica dell’anello di tenuta (fig. 4).
FASE 2:
Estrarre l’anello di tenuta facendo leva come indicato
nella figura 5.
Rimontaggio:
Infilare il nuovo anello di tenuta nell’apposito tampone
(fig. 6) e posizionarlo nella propria sede con l’aiuto di un
martello (fig. 7).
Attenzione: non cercare di rimontare l’anello di tenu-
ta senza l’apposito tampone (vedere tabella attrezza-
ture per le riparazioni), in quanto le scanalature o la
sede della chiavetta presente sull’albero dannegge-
rebbero sicuramente il bordo di tenuta.
Fig. 6
Fig. 4
Fig. 5
Fig. 7
