7

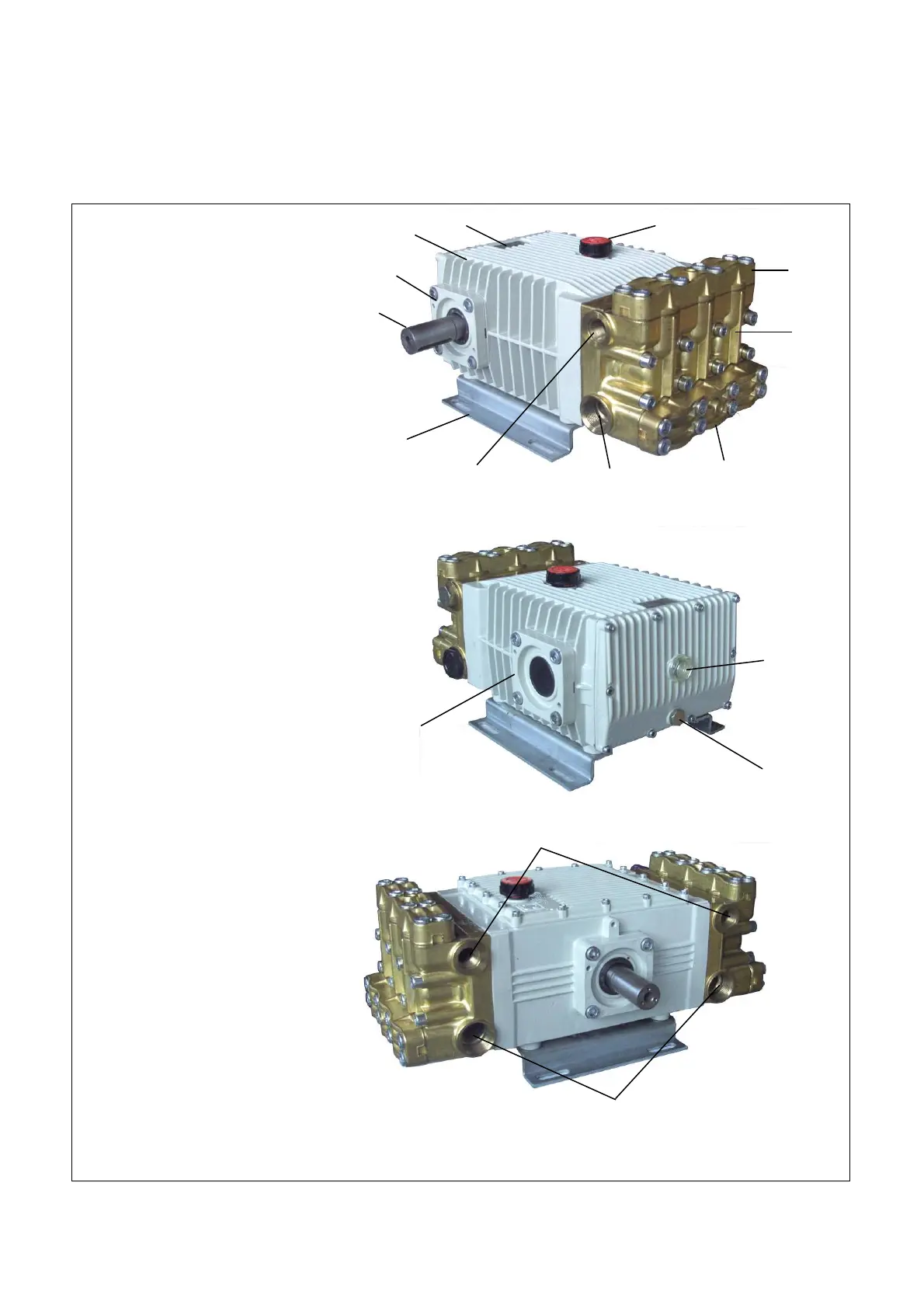

3.1. IDENTIFICAZIONE DEI COMPONENTI
CK 3003-CA 316-CPQ
1. Targhetta di
identificazione
2. Tappo carico olio
con asta livello
3. Albero pompa
4. Condotto di man-
data
5. Condotto di aspira-
zione
6. Coperchio valvole
aspirazione
7. Coperchio valvole
mandata
8. Testata o corpo
pompa
9. Carter
10. Piedini di supporto
11. Supporti cuscinetti
12. Tappo scarico olio
13. Tappo livello olio
C 3006
Il tappo scarico olio è
posizionato sul lato
posteriore del carter
lato opposto comando.
9
11
3
10
4
5
6
7
8
1
2
11
12
13
4
5
