Beyerdynamic M 88 - Caractéristiques Techniques; Réponse en Fréquence et Directivité; Schéma de Câblage

M 88 — Microphone dynamique 12
FR
CARACTÉRISTIQUES TECHNIQUES
Principe transducteur ........................dynamique
Principe de
fonctionnement .....microphone à gradient de pression
Courbe de directivité .................... hypercardioïde
Bande passante ...........................30 - 18 000 Hz
Atténuation arrière à 1 kHz .................> 23 dB à 120°
Sensibilité (0 dB = 1 mV/Pa) ...........2,9 mV/Pa (= -51 dBV)
Réduction du champ magnétique .......> 20 dB à 50 Hz
Impédance nominale ............................. 200 Ω
Impédance finale nominale ..................... ≥1000 Ω
Membrane ..................................Hoaphan®.
Boîtier .............................................Laiton
Branchement .........................XLR, 3 pôles , mâle
Dimensions :
Longueur .........................................173 mm
Diamètre du manche ............................25,5 mm
diamètre de la têt ...............................48,5 mm
Poids ................................................331 g

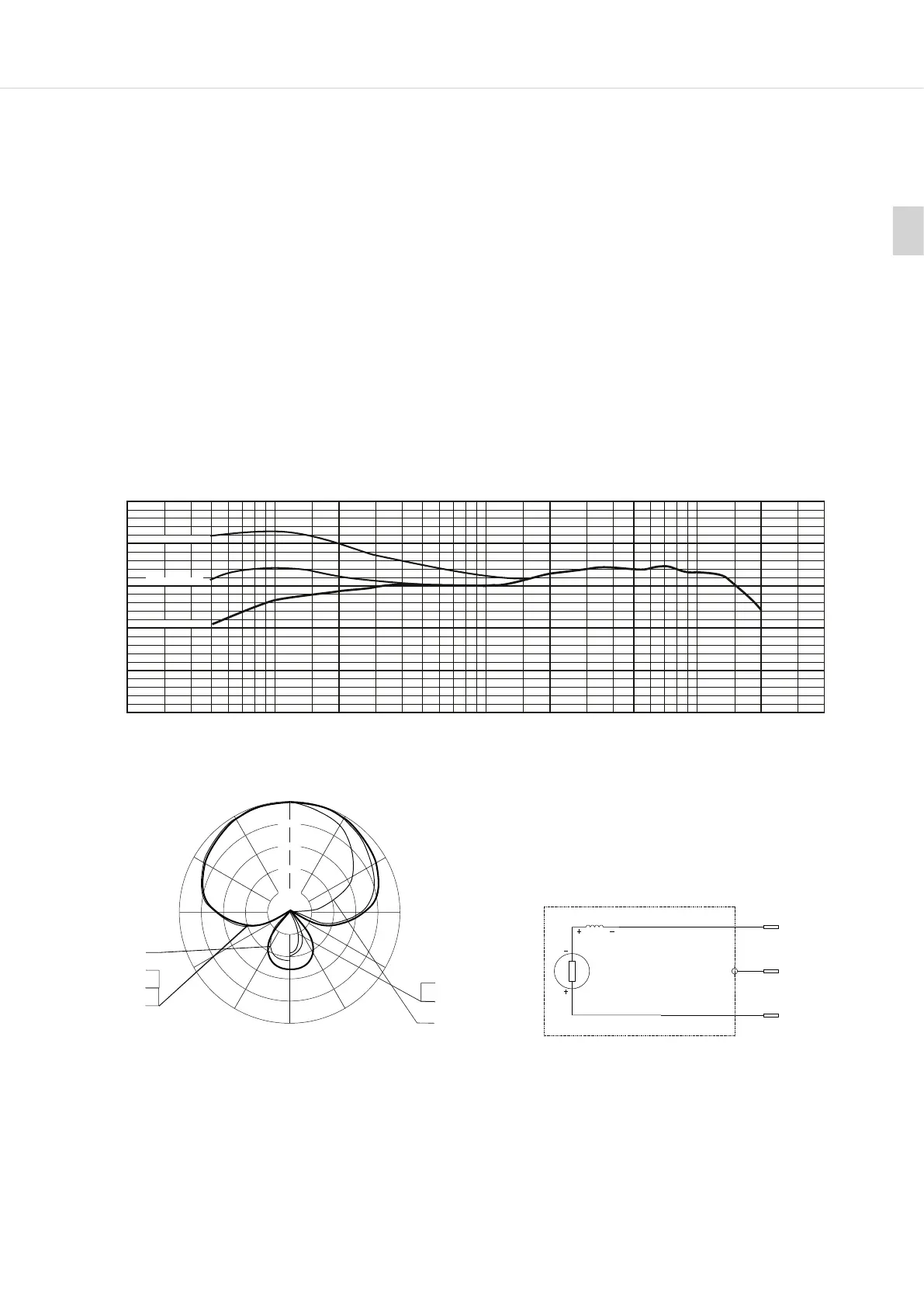

RÉPONSE EN FRÉQUENCE ET DIRECTIVITÉ
La courbe de fréquence de consigne et le diagramme directionnel illurés correspondent aux valeurs de mesure
originales typiques de ce microphone.
Courbe de fréquence de consigne ± 2,5 dB M 88 0 dB = 2,9 mV/Pa
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 2, 9mV/Pa
M 8 8
-----
--
2cm Abstand
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
SCHÉMA DE CÂBLAGE
Priorité : Une pression acouique positive
génère une tension positive sur le câble
rouge (connexion 2) .
ws
rt
3
1
2
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 2, 9mV/Pa
M 8 8
-----
--
2cm Abstand
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
2 cm d‘éca
10 cm d‘éca
1 m d‘éca
