Beyerdynamic M 88 - 周波数特性と指向性; 回路図; 技術データ

M 88 — ダイナミックマイク 24
JA
技術データ
変換原理.ダイナミック
動作原理.音圧傾度型レシーバー
指向性.ハイパーカーディオイド
周波数特性 .30～20.000.Hz
1.kHzでの回析減衰.>.120度で23.dB
感度.(0.dB.=.1.mV/Pa).29.mV/Pa.(=.-51.dBV)
磁界抑制.>.50.Hzで20.dB
定格インピーダンス . 200.Ω
定格最終インピーダンス.≥.1000.Ω
膜.Hostaphan®
ハウジング. 真鍮
接続.XLR、3極、オス
寸 法：
...長さ.173.mm
...シャフト径.255.mm
...ヘッド直径.485.mm
重量. 331.g

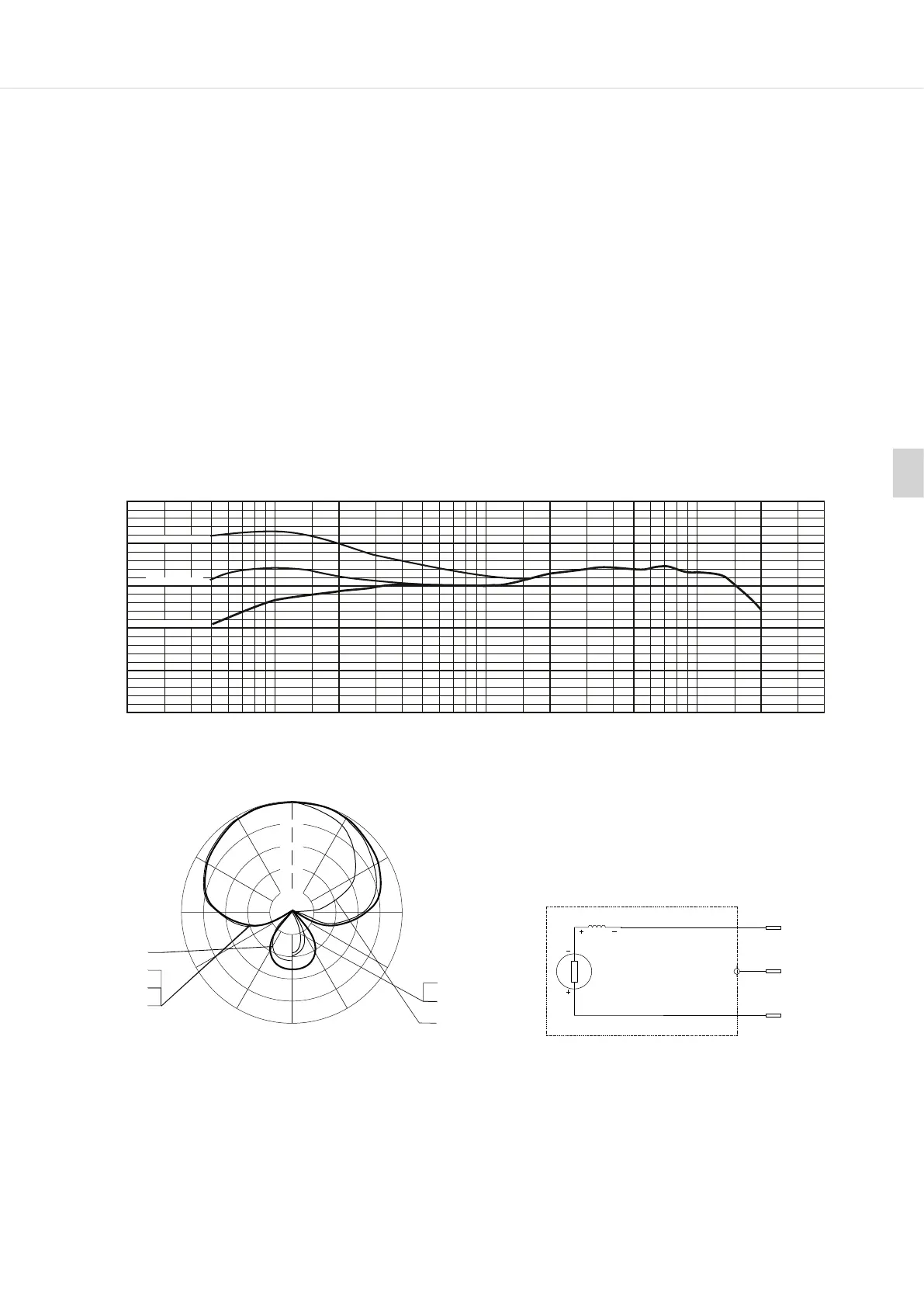

周波数特性と指向性
図に示された公称周波数特性カーブと指向性グラフは、当マイクに一般的な計測値に相当したものです。.
公称周波数特性カーブ.±.25.dB. . . . .............M.88.. . . ........................ ............................0.dB.=.29.mV/Pa
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 2, 9mV/Pa
M 8 8
-----
--
2cm Abstand
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
回路図
極性：正音圧により赤いケーブル（ポート2）に正.
電圧が生じます。
ws
rt
3
1
2
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 2, 9mV/Pa
M 8 8
-----
--
2cm Abstand
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
2.cm.距離
10.cm.距離
1.m.距離
