Beyerdynamic M 88 - Frequenzgang & Richtcharakteristik; Schaltbild; Technische Daten

M 88 — Dynamisches Tauchspulenmikrofon 8
DE
TECHNISCHE DATEN
Wandlerprinzip ...............................Dynamisch
Arbeitsprinzip ..............Druckgradientenempfänger
Richtcharakteriik ...........................Hyperniere
Überagungsbereich ..................... 30 - 20.000 Hz
Rückwäsdämpfung bei 1 kHz. . . . . . . . . . . . > 23 dB bei 120°
Empfindlichkeit (0 dB = 1 V/Pa) .......2,9 mV/Pa (= -51 dBV)
Magneeldunterdrückung ............. > 20 dB bei 50 Hz
Nennimpedanz .................................... 200 Ω
Nennabschlussimpedanz .......................≥ 1000 Ω
Membrane ..................................Hoaphan®
Gehäuse ........................................Messing
Anschluss ...............................XLR, 3-pol., male
Abmessungen:
Länge ..........................................173 mm
Schadurchmesser ............................25,5 mm
Kopfdurchmesser ..............................48,5 mm
Gewicht .............................................331 g

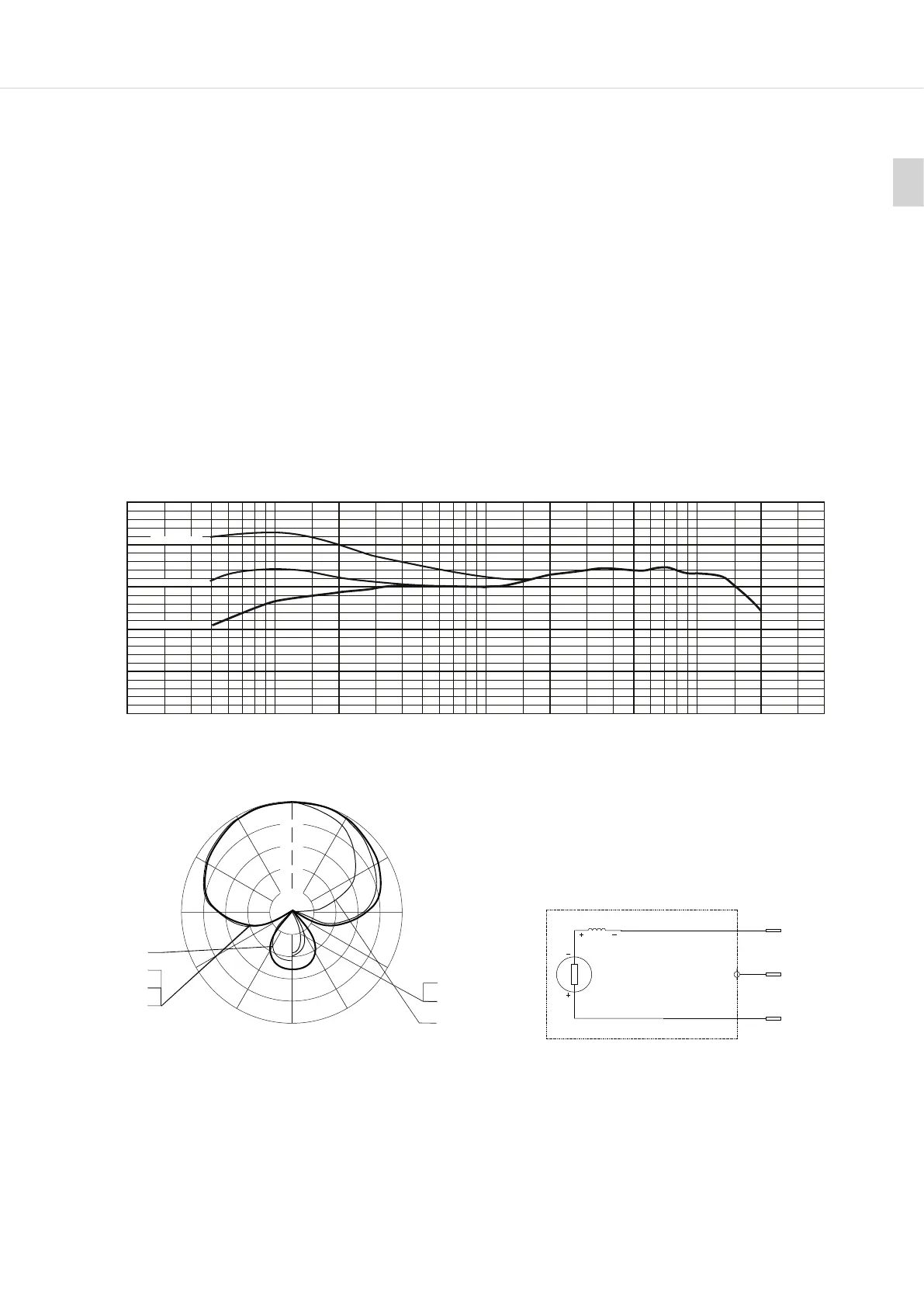

FREQUENZGANG & RICHTCHARAKTERISTIK
Die abgebildete Sollfrequenzkurve und das Richtdiagramm entsprechen den für dieses Mikrofon typischen Original-
messween.
Sollfrequenzkurve ± 2,5 dB M 88 0 dB = 2,9 mV/Pa
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 2, 9mV/Pa
M 8 8
-----
--
2cm Abstand
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
SCHALTBILD
Polarität: Ein positiver Schalldruck erzeugt
eine positive Spannung am roten Kabel
(Anschl. 2).
ws
rt
3
1
2
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 2, 9mV/Pa
M 8 8
-----
--
2cm Abstand
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
Aband 2 cm
Aband 10 cm
Aband 1 m
