Beyerdynamic M 88 - Características Técnicas; Esquema; Respuesta de Frecuencia y Patrón Polar

M 88 — Micrófono dinámico 16
ES
CARACTERÍSTICAS TÉCNICAS
Transductor ....................................dinámico
Funcionamiento .......receptor de gradiente de presión
Patrón polar ..............................hipercardiodie
Rango de frecuencia . . . . . . . . . . . . . . . . . . . . . 30 - 20 000 Hz
Amoiguación trasera a 1 kHz ..............> 23 dB a 120°
Sensibilidad (0 dB = 1 mV/Pa) ........2,9 mV/Pa (= -51 dBV)
Supresión de campos magnéticos .......> 20 dB a 50 Hz
Impedancia eléctrica ............................. 200 Ω
Impedancia de carga recomendada ...........≥ 1000 Ω
Membrana ..................................Hoaphan®
Carcasa ............................................latón
Conexión ............................XLR, 3 polos, macho
Dimensiones:
Longitud .........................................173 mm
Diámetro de váago. . . . . . . . . . . . . . . . . . . . . . . . . . . . 25,5 mm
Diámetro de cabeza ............................48,5 mm
Peso .................................................331 g

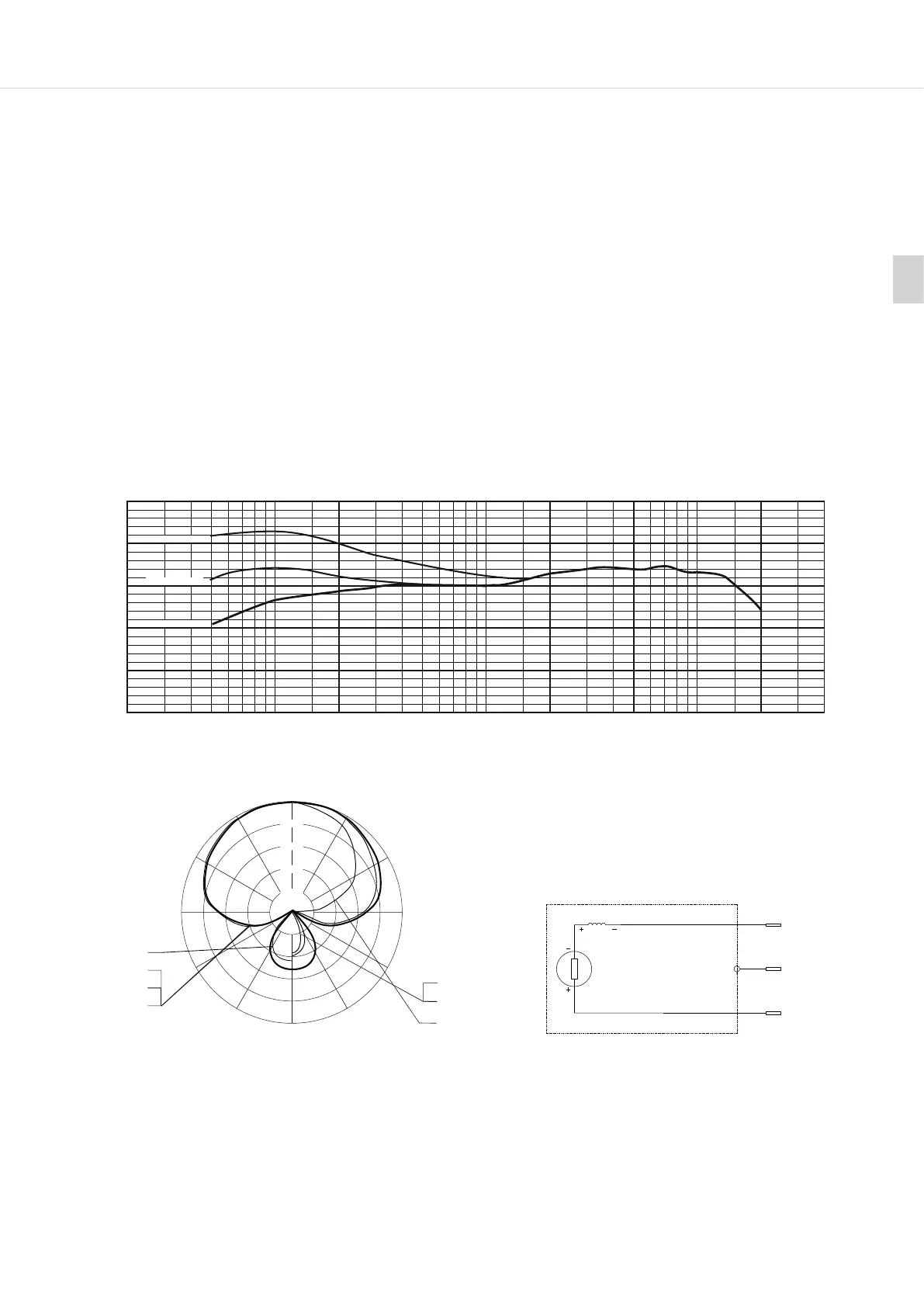

RESPUESTA DE FRECUENCIA Y PATRÓN POLAR
La curva de frecuencia objetivo y el diagrama direccional corresponden a los valores de medición originales típicos
de ee micrófono.
Curva de frecuencia objetivo ± 2,5 dB M 88 0 dB = 2,9 mV/Pa
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 2, 9mV/Pa
M 8 8
-----
--
2cm Abstand
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
ESQUEMA
Polaridad: Una presión de sonido positiva
crea un voltaje positivo en el cable rojo
(conexión 2).
ws
rt
3
1
2
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 2, 9mV/Pa
M 8 8
-----
--
2cm Abstand
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
2 cm de diancia
10 cm de diancia
1 m de diancia
