Beyerdynamic Opus 300 - Récepteur Diversity NE 300

54
1. Récepteur «Diversity» NE 300

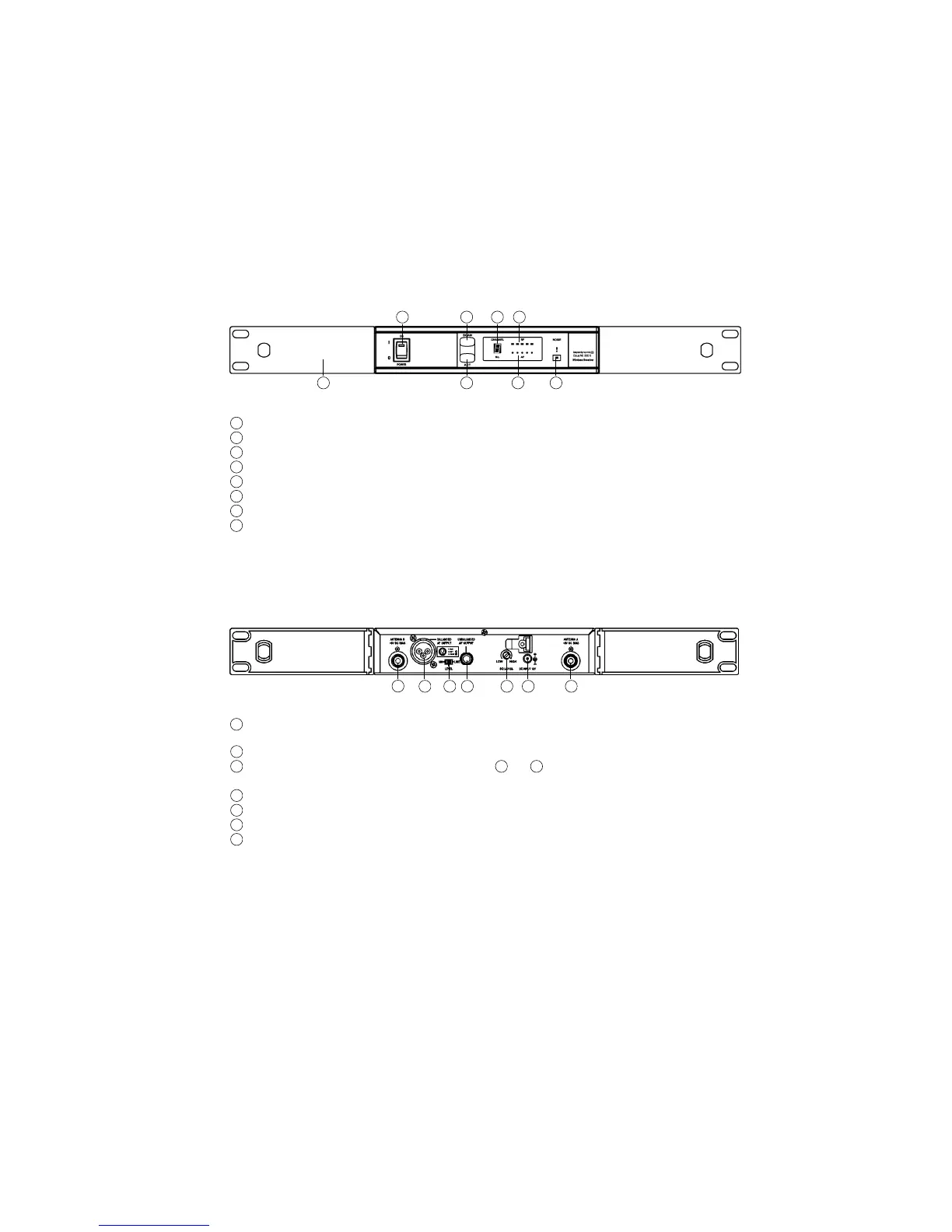

1.1 Eléments de réglage et de contrôle
Face avant - NE 300 S
Face arrière - NE 300 S
Interrupteur de mise en marche/arrêt avec témoin lumineux de fonctionnement
Bouton «Scan»
Affichage canal
Affichage niveau de signaux HF
Affichage «Noise». Affiche les perturbations HF.
Affichage niveau de signaux NF
Bouton ACT
Equerre de fixation 19" (accessoire en option)
1 2 3 4
5678
1
2
3
4
5
6
7
8
Entrée d’antenne B. Prise TNC. Avec alimentation en courant électrique pour amplifica-
teur d’antenne.
Sortie BF, XLR tripolaire, signal de sortie symétrique
Interrupteur niveau Mic/Line pour sortie NF et . «Mic» pour niveau microphone,
«Line» pour niveau Line-Out
Sortie NF, jack 6,35 mm, asymétrique
Régulateur «squelch»
Connecteur DC pour bloc d’alimentation enfichable.
Entrée d’antenne A. Prise TNC. Avec alimentation en courant électrique pour amplifica-
teur d’antenne.
9
10 11 12 13 14 15
9
10
11
12
10 12
13
14
15
