1.2 Raccordement des antennes
Raccordez les antennes aux prises TNC et et orientez-les vers l’extérieur
(angle de 60°). Pour le fonctionnement en diversity, il est impératif que les deux antennes
soient raccordées! Un dispositif électronique de pondération fait basculer silencieusement le
signal ayant le meilleur rapport signal/bruit sur la sortie.
Important:
Pour ne pas entraver la réception, aucun obstacle ne doit se trouver entre les antennes et les
émetteurs.
1.3 Placement du récepteur
• Placez le récepteur «Diversity» NE 300 dans la pièce où la transmission a lieu. Prenez soin
lors de l’installation à ce que le récepteur NE 300 soit le plus près possible de la console
de mixage ou de l’amplificateur afin de pouvoir à tout moment lire sans problème les
affichages.
• Ne placez pas le «Diversity» NE 300 auprès d’appareils à commande numérique.
9
15
1.4 Branchements
• Connectez la sortie BF avec l’entrée de la console de mixage ou de l’amplificateur.
Utilisez la sortie audio symétrique , si vous raccordez le récepteur à un amplifica-
teur / pupitre de mixage avec entrée symétrique.
• Utilisez la sortie audio asymétrique si vous raccordez le récepteur à l’entrée
«Line» d’un amplificateur.
• Veillez à la position correcte de l’interrupteur niveau Mic/line .
Interrupteur sur «Line»: si vous raccordez le récepteur à un amplificateur/pupitre de mixa-
ge.
Il convient de sélectionner cette mise au point pour des amplificateurs de guitare notam-
ment, sinon le niveau est trop faible.
Interrupteur sur «MIC-IN»: si vous raccordez le récepteur à une entrée microphone. Une
mauvaise position de l’interrupteur niveau Mic/line risque de provoquer des distor-
sions .
• Vérifiez si la tension secteur indiquée est conforme à la tension locale.
• Raccordez le bloc d’alimentation enfichable au récepteur ou le cordon électrique au
branchement au secteur et à la prise secteur.

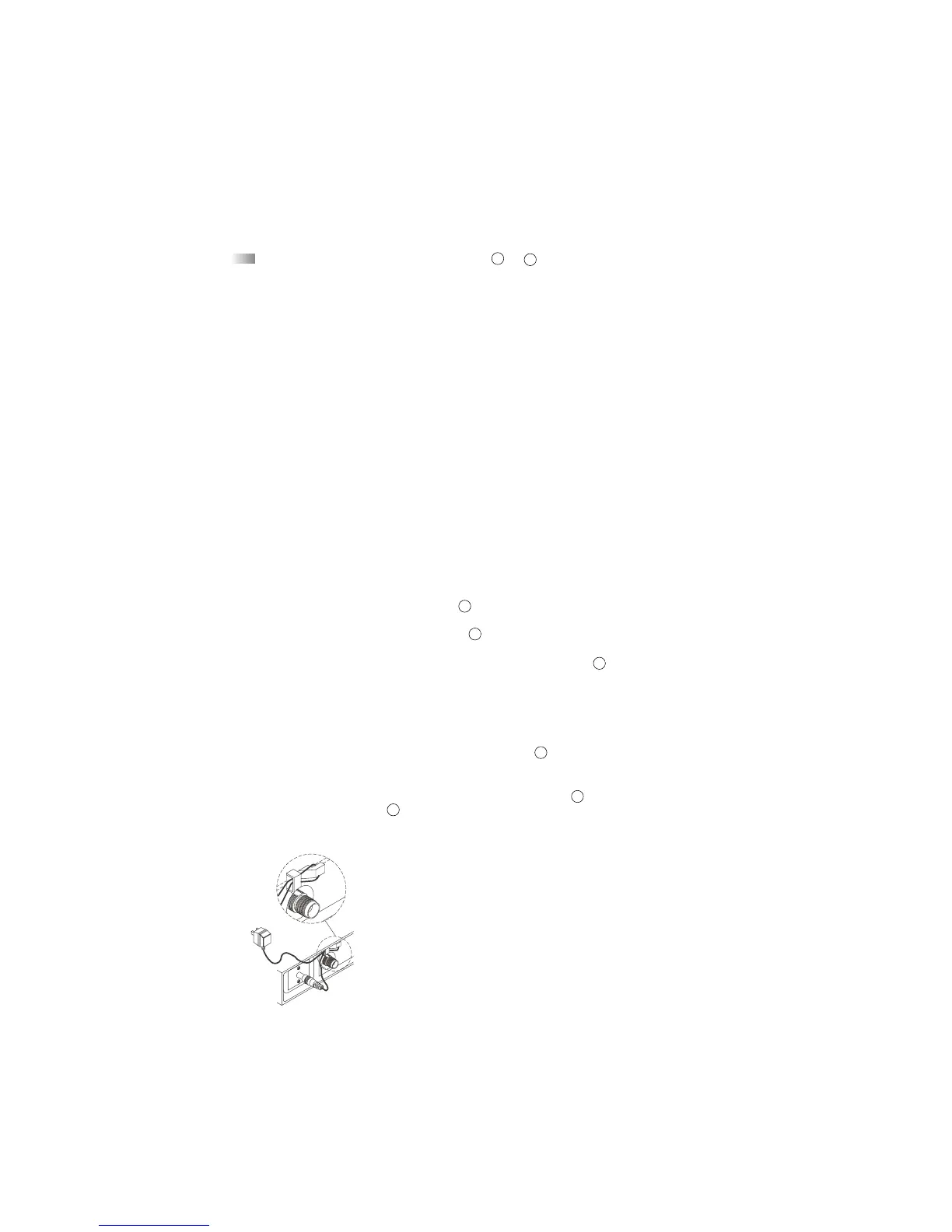

• Afin d’éviter tout retrait intempestif du câble secteur, vous pouvez sécuriser ce dernier à
l’attache de câble.
10
12
11
11
14
16
