BEDIENUNGSANLEITUNG OPUS 800
Sie haben sich für das drahtlose Mikrofonsystem Opus 800 in modularer Bauweise ent-
schieden. Vielen Dank für Ihr Vertrauen.
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor
Inbetriebnahme aufmerksam durch.
Wichtig:
• Überprüfen Sie die Geräte auf sichtbare Transportschäden. Wenn Sie Transportschäden
feststellen, wenden Sie sich umgehend an das zuständige Transportunternehmen. Bei ver-
zögerter Meldung von Transportschäden besteht die Gefahr, daß Ihre Rechtsansprüche
verlorengehen. Es ist ausschließlich der Empfänger berechtigt, Forderungen wegen
Transportschäden einzureichen.
1. Empfängerrahmen Opus 800 MF / Diversityempfänger NE 800
1.1 Bedien- und Kontrollelemente

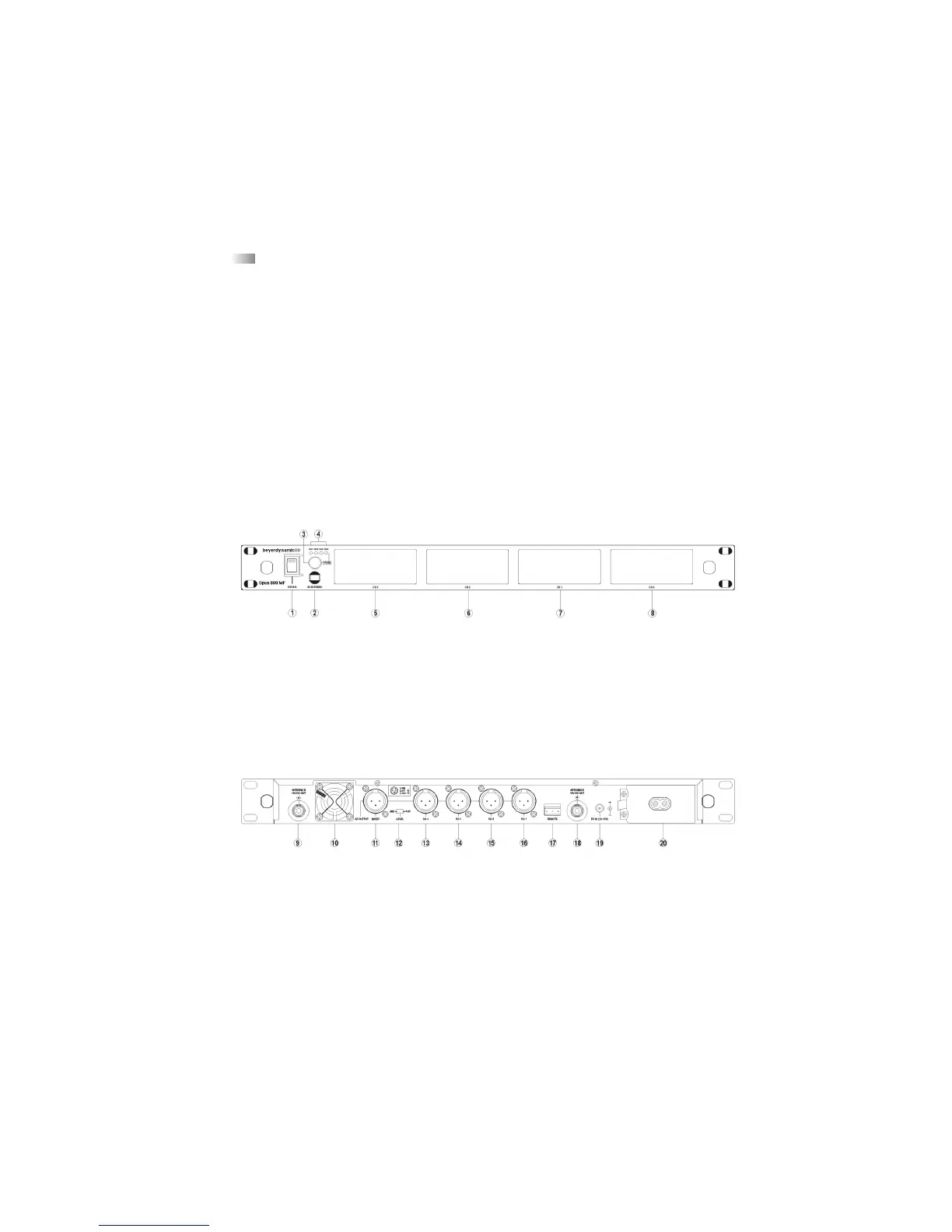

Vorderseite
(1) Ein- und Ausschalter mit Betriebsanzeige
(2) Kopfhörereingang
(3) Lautstärkeregler für Kopfhörereingang (Regler drehen) und Auswahlregler für
Empfangsmodul (Regler drücken)
(4) LEDs zur Anzeige des ausgewählten Empfangsmoduls
(5) - (8) Einschübe für Empfangsmodule 1 bis 4 bzw. Kanal 1 bis 4
Rückseite
(9) Antenneneingang B. TNC-Buchse. Mit Stromversorgung für Antennenverstärker.
(10) Lüftungsgitter
(11) NF-Ausgang, 3-pol.-XLR, sym., NF-Signale aller Empfangsmodule (Summe)
(12) Mic/Aux-Pegel-Schalter für NF-Ausgang (11) (nur Summe)
(13) - (16) NF-Ausgänge der einzelnen Kanäle 4 - 1, 3-pol. XLR, sym. - Line Level
(17) Remote-Anschluß für Bedienung über PC
(18) Antenneneingang A. TNC-Buchse. Mit Stromversorgung für Antennenverstärker.
(19) DC-Anschluß für Steckernetzteil
(20) Netzanschluß
