1.7 Splitter d’antenne ZAS 800

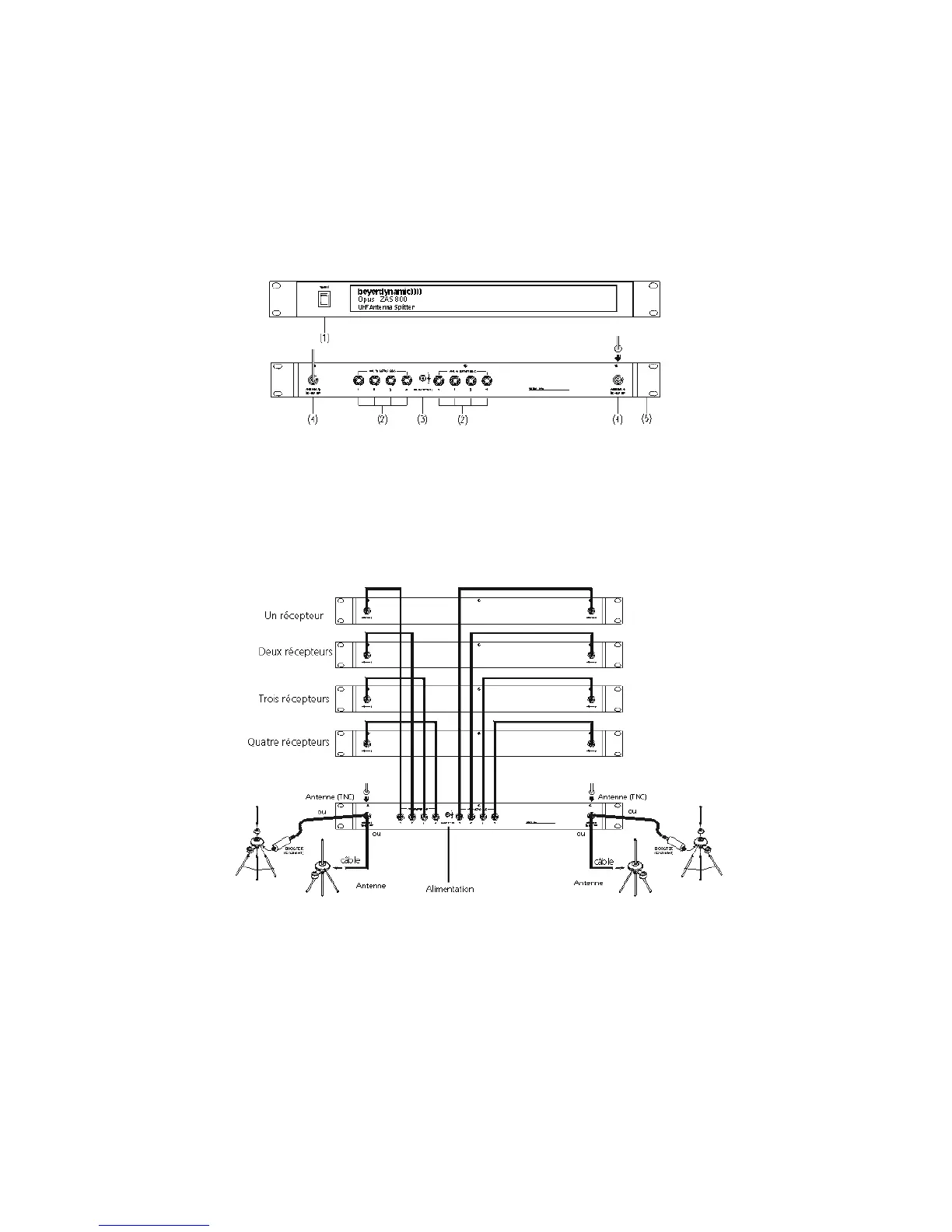

1.7.1 Eléments de commande et fonction
(1) Interrupteur d’alimentation et indicateur de fonction. Quand l’appareil est en service, l’af-
fichage rouge est allumé.
(2) Sorties pour connexion du récepteur.
(3) Connecteur DC pour le bloc d’alimentation DC à 12 Volt.
(4) Prise d’antenne A/B. DC-Out: 8 V/170 mA.
(5) Equerres de fixation pour montage dans un rack 19".
1.7.2 Installation
1. Montez le splitter d’antenne ZAS 800 et les récepteurs NE 800 avec les équerres de fixation
dans un rack 19".
2. Raccordez les antennes livrées dans le lot avec les connecteurs d’antennes A/B (4). Vous
pouvez aussi utiliser des antennes distantes (non comprise dans le lot). En vue du monta-
ge de l’antenne sur la face avant, l’équerre de fixation FB-30 est disponible en option.
