1.7 Antennensplitter ZAS 800

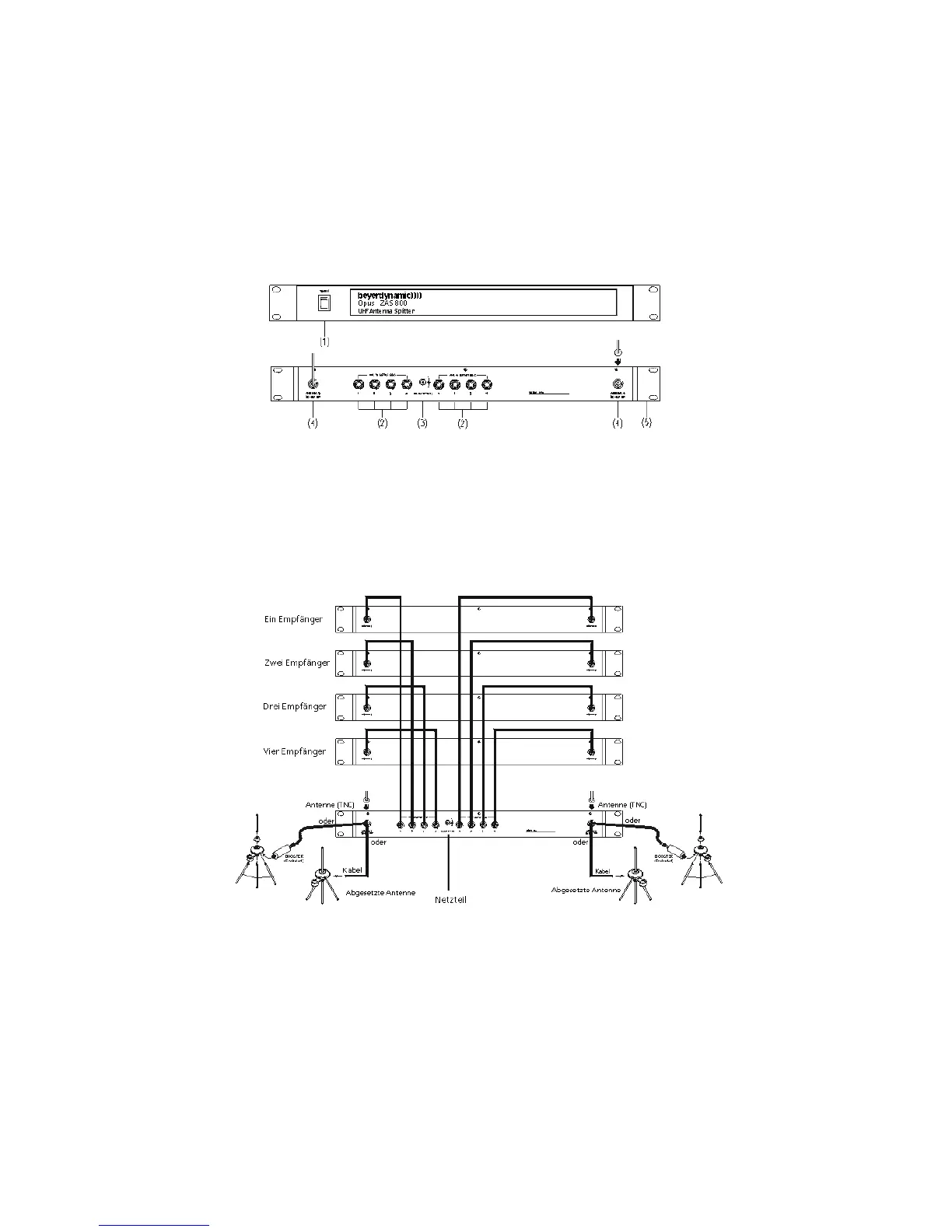

1.7.1 Bedienelemente und Funktionen
(1) Netzschalter und Betriebsanzeige. Wenn das Gerät eingeschaltet ist, leuchtet die rote
Anzeige.
(2) Ausgänge zum Anschluss der Empfänger
(3) DC-Anschluß für das 12 Volt DC-Netzteil
(4) Antennenanschlüsse A/B. DC-Out: 8 V/170 mA
(5) Befestigungswinkel für Montage in ein 19" Rack
1.7.2 Installation
1. Montieren Sie den Antennensplitter ZAS 800 und die Empfänger NE 800 mit den Befesti-
gungswinkeln in ein 19"-Rack.
2. Schließen Sie die mitgelieferten Antennen an den Antennenanschlüssen A/B (4) an. Als
Antenne können Sie auch abgesetzte Antennen (nicht im Lieferumfang enthalten) ver-
