1.2 Raccordement des antennes
Raccordez les antennes aux prises TNC (9) et (18) et orientez-les vers l’extérieur (angle
de 60°). Pour le fonctionnement en diversity, il est impératif que les deux antennes soient rac-
cordées! Un dispositif électronique de pondération fait basculer silencieusement le signal
ayant le meilleur rapport signal/bruit sur la sortie.
1.3 Mise en service
1. Enfoncez lentement le récepteur dans le dispositif prévu à cet effet sur la face avant du
récepteur de (5) à (8).
2. Placez le récepteur «Diversity» NE 800 dans la pièce où la transmission a lieu. Prenez soin
lors de l’installation à ce que le récepteur NE 800 soit le plus près possible de la console de
mixage ou de l’amplificateur afin de pouvoir à tout moment lire sans problème les affi-
chages.
3. Ne placez pas le «Diversity» NE 800 auprès d’appareils à commande numérique.
4. Connectez la sortie BF (11) avec l’entrée de la console de mixage ou de l’amplificateur.
5. Connectez l’appareil à la prise de secteur.
6. Allumez le récepteur grâce à l’interrupteur réseau (1). Le témoin lumineux de fonctionne-
ment rouge s’allume.
1.4 Affichage LC et touches

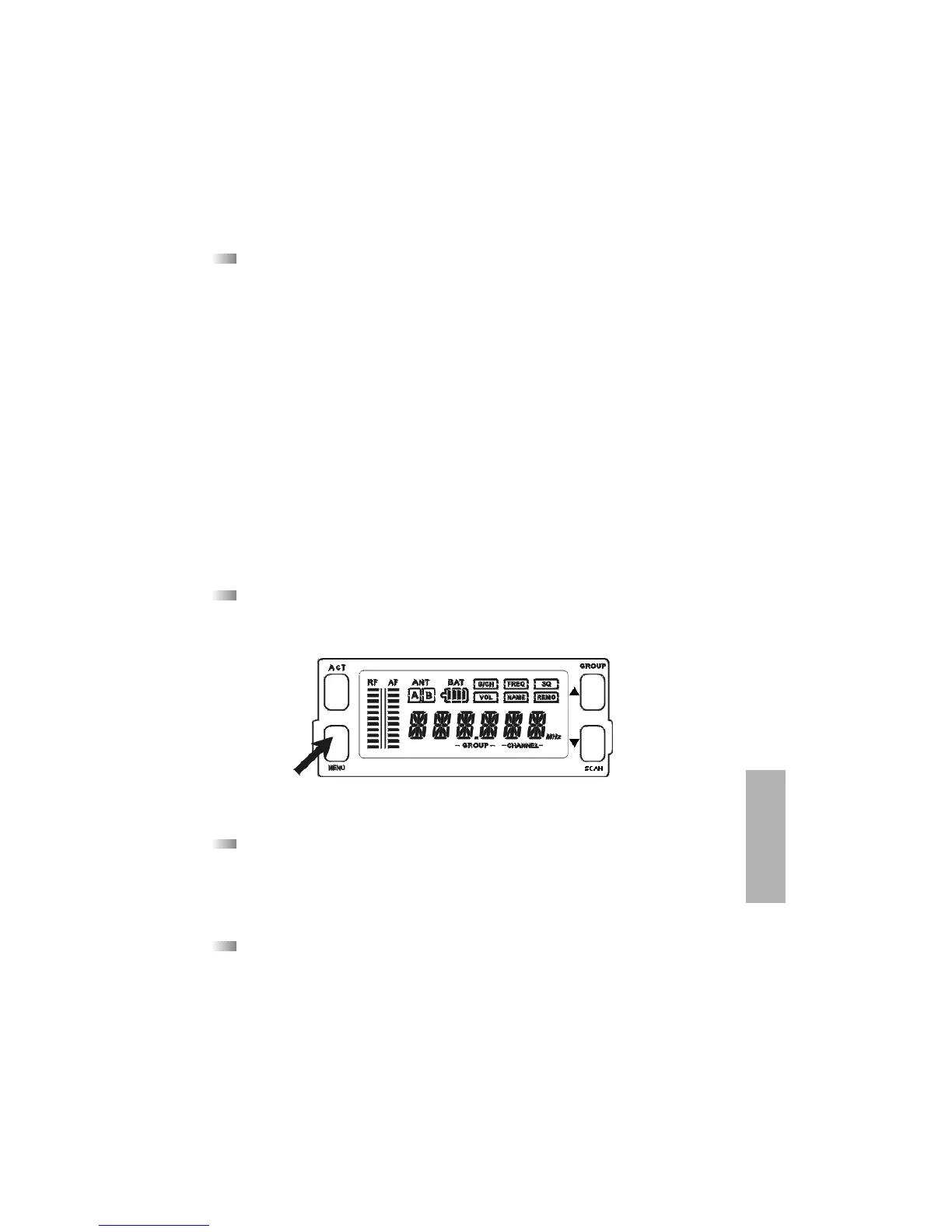

Sur l’affichage LC vous pouvez lire tous les paramètres de fonctionnement, comme par
exemple les niveaux AF et BF. Avec la touche «Menu» vous pouvez choisir entre 6 options. La
fonction choisie est alors lisible , entourée d’un cadre, dans la partie supérieure de l’affichage.
Ci-suit la description des fonctions et de la commande de l’appareil.
1.4.1 Affichage Diversity du canal récepteur
Chaque récepteur comprend deux éléments récepteurs séparés pour les antennes A
et B. Il s’opère une commutation automatique sur le signal reçu étant le plus fort et celui-ci est
alors retransmis. Le canal Diversity reçu (A ou B) est indiqué sur l’affichage LC.
1.4.2 Lecture des niveaux HF et BF
A l’aide de l’échelle RF et AF sur l’affichage LC, il est possible de lire le niveau BF (AF)-
ou HF (RF).
