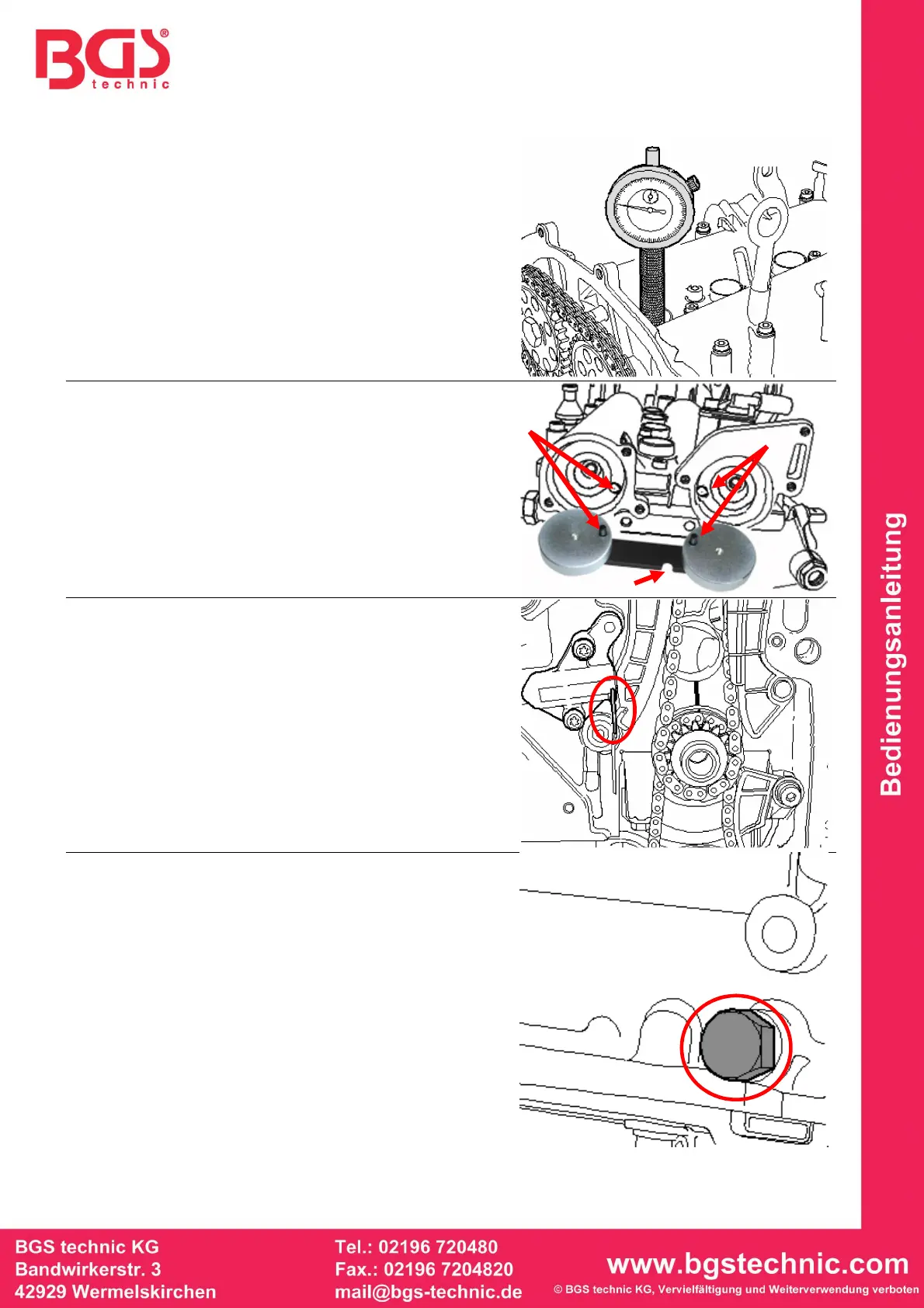

ANWENDUNG
Messuhr-Adapter,
zu verwenden wie OEM T10170
Drehen Sie den Messuhradapter von Hand in das
Zündkerzengewinde.
Stecken Sie eine Messuhr in den Adapter und
fixieren Sie die Messuhr mit dem seitlich
angebrachten Fixierrad. Sie können mittels
Zeigerausschlag durch Drehen an der Kurbelwelle
den OT bestimmen.
Nockenwellen-Arretierung,
zu verwenden wie OEM T10171
Bei der Montage der Nockenwellenarretierung darauf
achten, dass die Fixierbolzen (A und B) genau in die
Bohrungen (A und B) wie im Bild dargestellt
eingreifen.
Achtung: Einbaulage beachten. Die Ausfräsung (C)
muss nach der Montage rechts oben stehen.
Kettenspanner- Fixierstift,
zu verwenden wie OEM T40011
Spannschiene von Hand in Richtung Kettenspanner
drücken und den Fixierstift durch die Bohrung
einführen.
Kurbelwellen-Fixierdorn,
zu verwenden wie OEM T10340
Verschlussstopfen entfernen und Kurbelwellen-
Fixierdorn montieren.
Achtung: Stellung der Kurbelwelle beachten.
B
A
C
