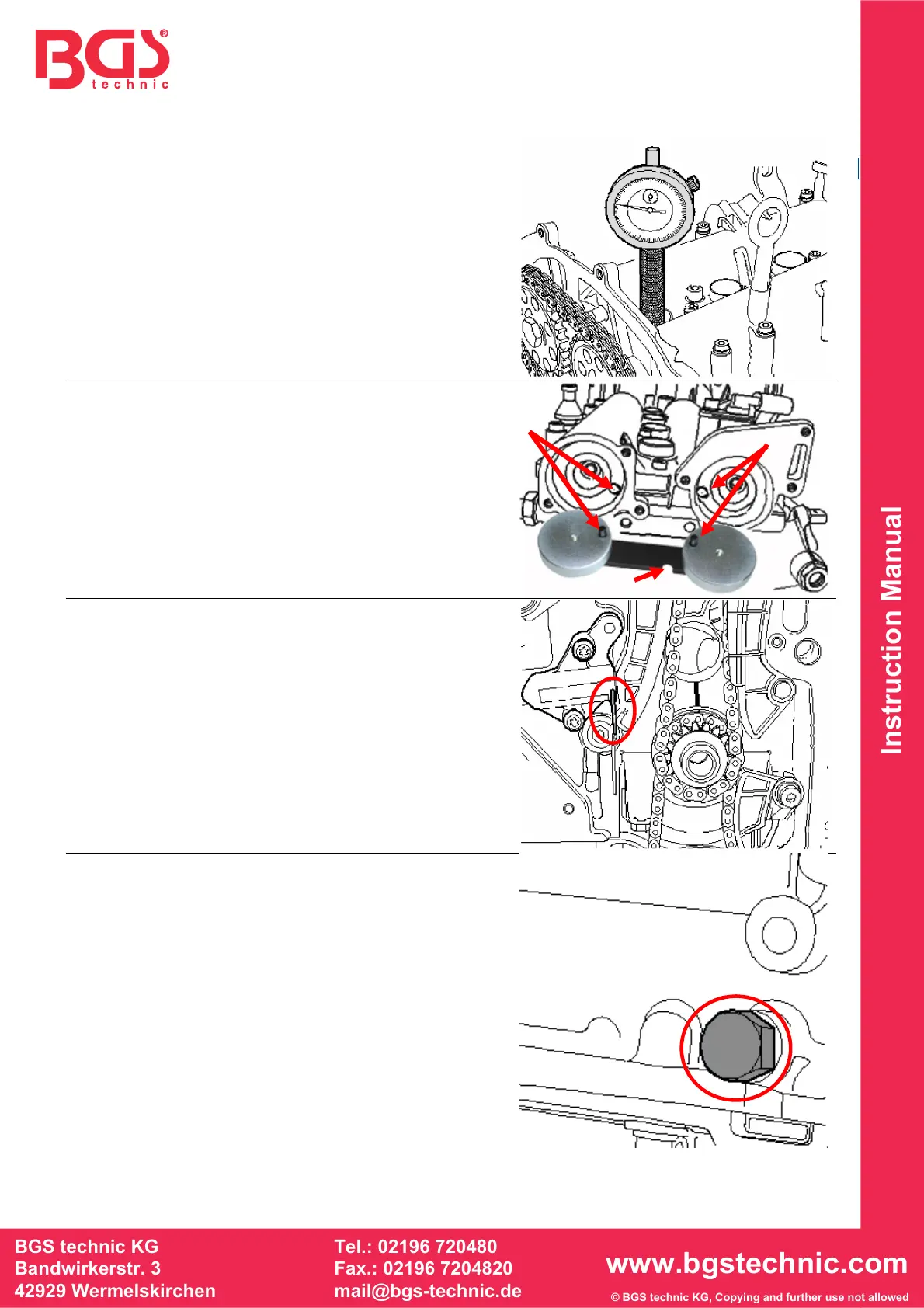

APLICACIÓN
Adaptador del reloj comparador,
utilícelo como OEM T10170
Gire el adaptador en la rosca de la bujía.
Inserte un reloj comparador en el adaptador y fije el
calibrador con el tornillo de fijación lateral.
Ahora puede ajustar el cigüeñal con el reloj
comparador a la TDC.
Bloqueo del árbol de levas,
utilícelo como OEM T10171
Al instalar el árbol de levas asegúrese que el perno
de fijación (A y B) coincide en los agujeros (A y B),
como se muestra en la imagen.
Precaución: Tenga en cuenta la posición de
montaje.
El recorte (C) espectáculos en la parte superior
derecha después de la instalación.
Cadena de bloqueo pin tensor,
utilícelo como OEM T40011
Pulse el raíl en el tensor de la cadena de dirección e
inserte el perno de fijación a través del agujero.
Cigüeñal pasador de bloqueo,
utilícelo Como OEM T10340
Retire la tapa de cierre y montar el perno de bloqueo
del cigüeñal.
Atención: La posición del cigüeñal Observar.
