ANLEITUNG
1. Drehmomentschlüssel mit Skala und Pfeil sichtbar in die Hand nehmen und den Handgriff
entsperren, dazu die schwarze Konterschraube am Ende des Handgriffs gegen den Uhrzeigersinn
drehen.
2. Erforderlichen Drehmomentwert durch Drehen am Handgriff (Rändelung) einstellen. Genauer
Wert kann mit der Skala bestimmt werden.

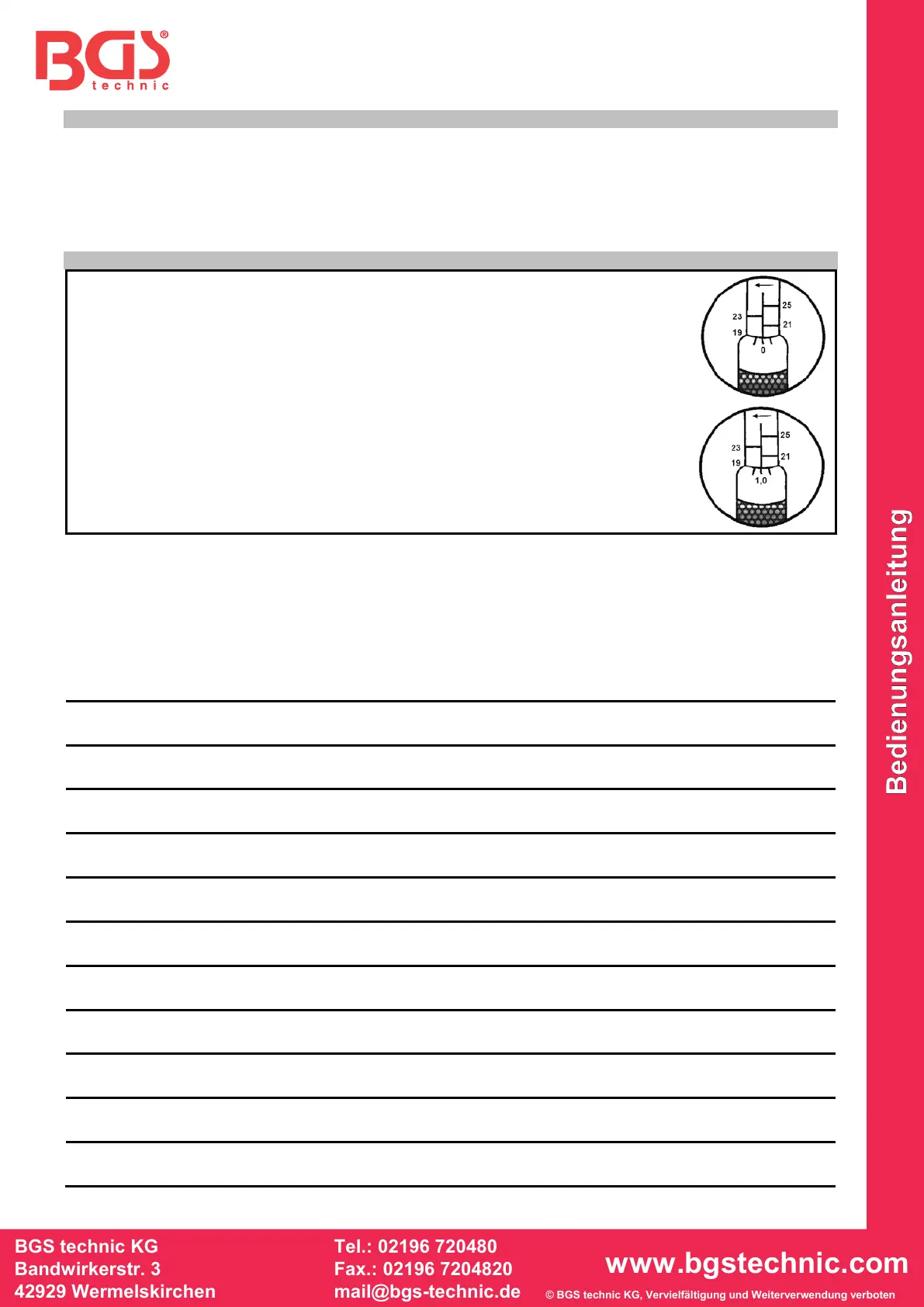

BEISPIEL: 20 Nm
a) Handgriff im Uhrzeigersinn drehen, bis die Kante des Handgriffs an der
horizontalen 19 Nm-Linie und die 0 auf dem Handgriff an der vertikalen
Linie am Gehäuse steht. (entspricht 19 Nm)
b) Handgriff im Uhrzeigersinn weiterdrehen bis anstelle der 0 die 1.0 auf der
vertikalen Linie steht. (entspricht 20 Nm)
c) Der Handgriff kann, durch Drehen der Konterschraube im Uhrzeigersinn,
verriegelt werden. Dadurch ist ein selbstständiges Verstellen nicht mehr
möglich.
3. Stecken Sie einen passenden Einsatz auf den 4-kant und setzen Sie den Schlüssel auf die
Schraube an, die mit dem Drehmomentwert angezogen werden soll.
4. Schraube langsam und gleichmäßig anziehen bis ein Klick-Geräusch hörbar ist, dann das
Anziehen sofort beenden. Vorsicht, bei niedrigen Drehmomentwerten ist das Klick-Geräusch
leiser und kann bei lauter Umgebung überhört werden.
