Bedienungsanleitung
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
www.bgstechnic.com

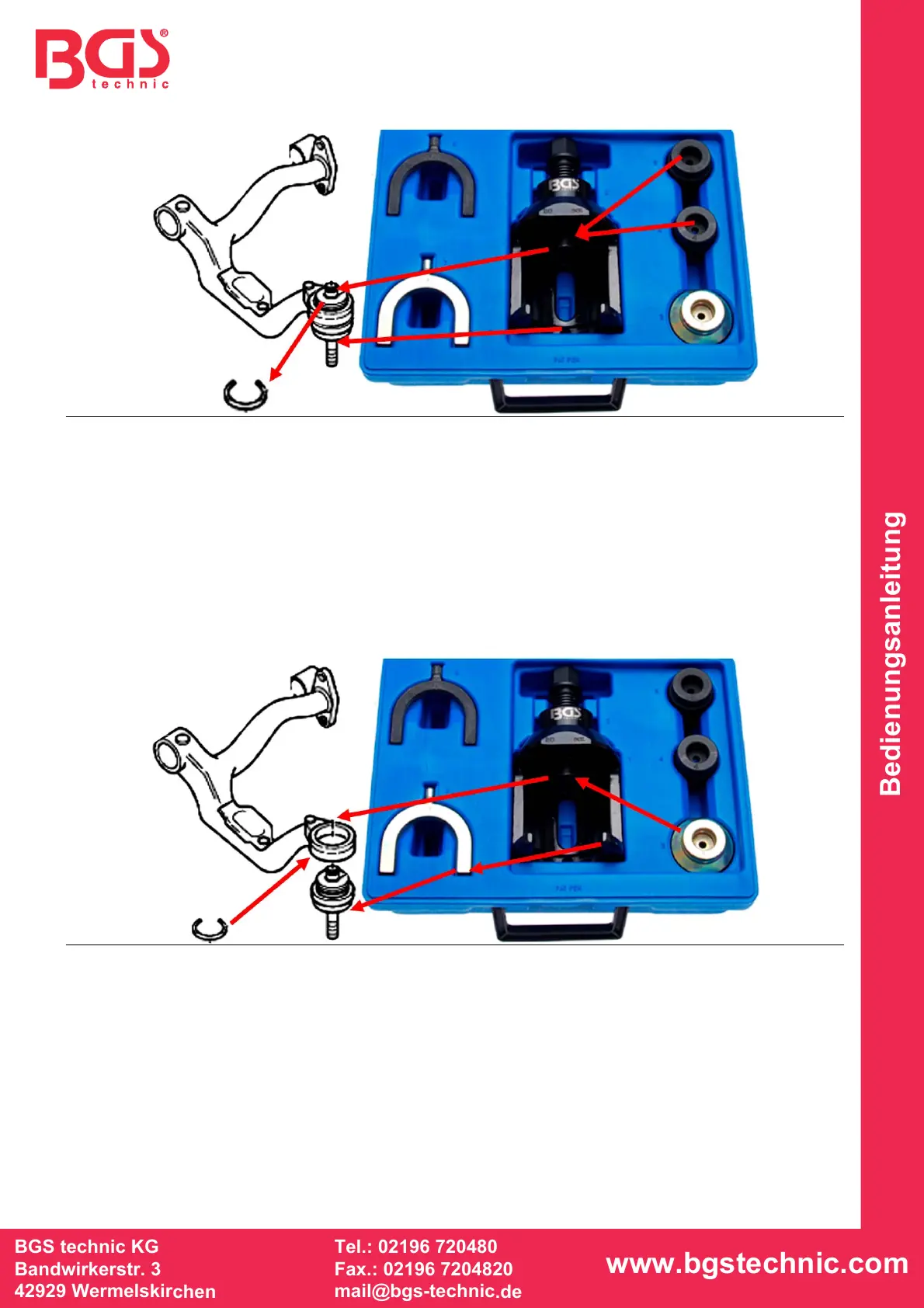

ANWENDUNG Demontage
1. Alle Achsbauteile demontieren, so dass das obere Kugelgelenk frei zugänglich ist.
2. Vor der Demontage bzw. vor Ansetzen des Werkzeugs muss der Sicherungsring (S) entfernt
werden.
3. Passendes Druckstück (4) oder (5), dieses muss auf den Zapfen des Kugelgelenks passen, in
den Abzieher einsetzen.
4. Reduzierring (6) wenn nötig im unteren Teil des Abziehers (1) einsetzen, Reduzierring bzw.
untere Öffnung im Abzieher muss passgenau am Querlenker anliegen.
5. Mit der Spindel (2) den Abzieher leicht vorspannen und Abzieher auf korrekten Sitz prüfen.
6. Mit einem passenden Schlüssel bzw. Ratsche die Spindel soweit spannen, bis das Kugelgelenk
herausgedrückt ist. Achtung: Die Spindel (2) ist nicht für Schlagschrauber geeignet.
ANWENDUNG Montage
1. Vor der Montage die Kugelgelenkbohrung reinigen.
2. Druckstück (3) in den Abzieher einsetzen.
3. Reduzierring (7) im unteren Teil des Abziehers (1) einsetzen, Reduzierring muss passgenau am
Kugelgelenk anliegen.
4. Kugelgelenk am Querlenker ansetzen
5. Mit der Spindel (2) den Abzieher leicht vorspannen und Abzieher auf korrekten Sitz prüfen.
6. Mit einem passenden Schlüssel bzw. Ratsche die Spindel soweit spannen, bis das Kugelgelenk
im Querlenker anliegt. Wichtig: Nach der Montage muss ein neuer Sicherungsring (S) montiert
werden. Achtung: Die Spindel (2) ist nicht für Schlagschrauber geeignet.
S
S
6
7
5
4
3
2
1
6
7
3
4
5
1
2
