BH ATOM X - Funzionamento del Sistema DI Pedalata Assistita; Componenti del Sistema DI Pedalata Assistita

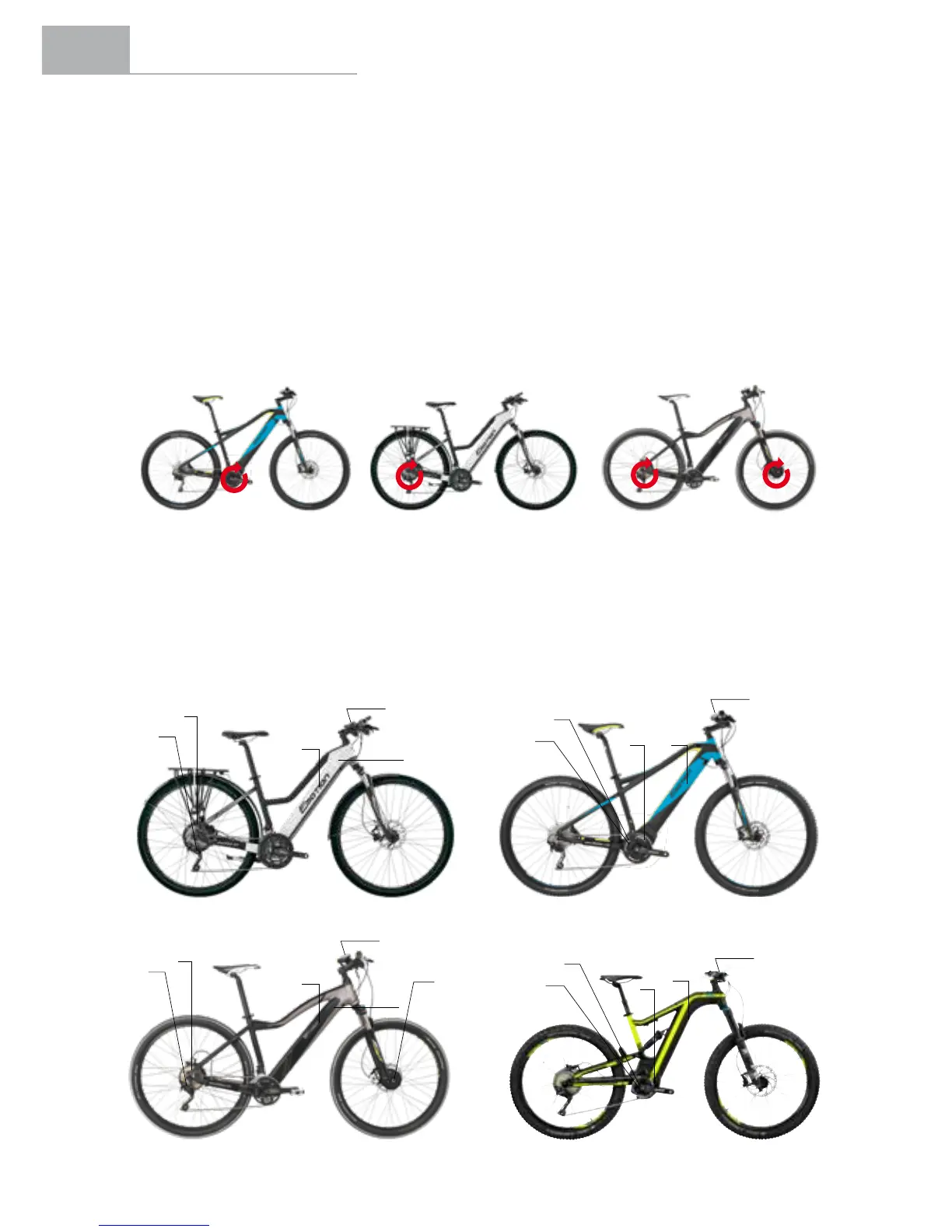

Sistema con motore posteriore Sistema AWDSistema con motore centrale
EVO AWD
D
D
A
A
A
D
B
E
C
C
C
A
E
A
D
C
E
ATOMX
B
IT
MANUALE UTENTE ATOM
120
ATOM EVO/NITRO
B
B
E
3. FUNZIONAMENTO DEL SISTEMA DI PEDALATA
ASSISTITA
3.1 Componenti del Sistema di Pedalata Assistita
Il sistema di Pedalata Assistita di BH EMOTION è composto dai seguenti elementi:
A.Unmotorechespingelabicicletta.Laposizionedelmotoreidenticailtipodisistemamontato
sulla bicicletta:
a. Sistema con motore centrale. Motore situato nel movimento centrale.
b. Sistema con motore posteriore. Motore situato nel mozzo posteriore.
c. Sistema AWD (all wheel drive - trazione integrale). Due motori situati nel mozzo
posteriore e anteriore.
B. Una plancia di comando che permette, tra l'altro, di selezionare le modalità di assistenza
alla pedalata.
C. Una batteria che alimenta il motore e che può essere situata in diverse posizioni.
D. Un sensore di coppia, che rileva la forza applicata sul pedale da parte dell'utente.
E. Un'unità di controllo, che svolge la funzione di "cervello" del sistema, ricevendo e inviando
segnali al resto degli elementi.
