BH ATOM X - Funktionsweise der Tretunterstützung; Komponenten der Tretunterstützung

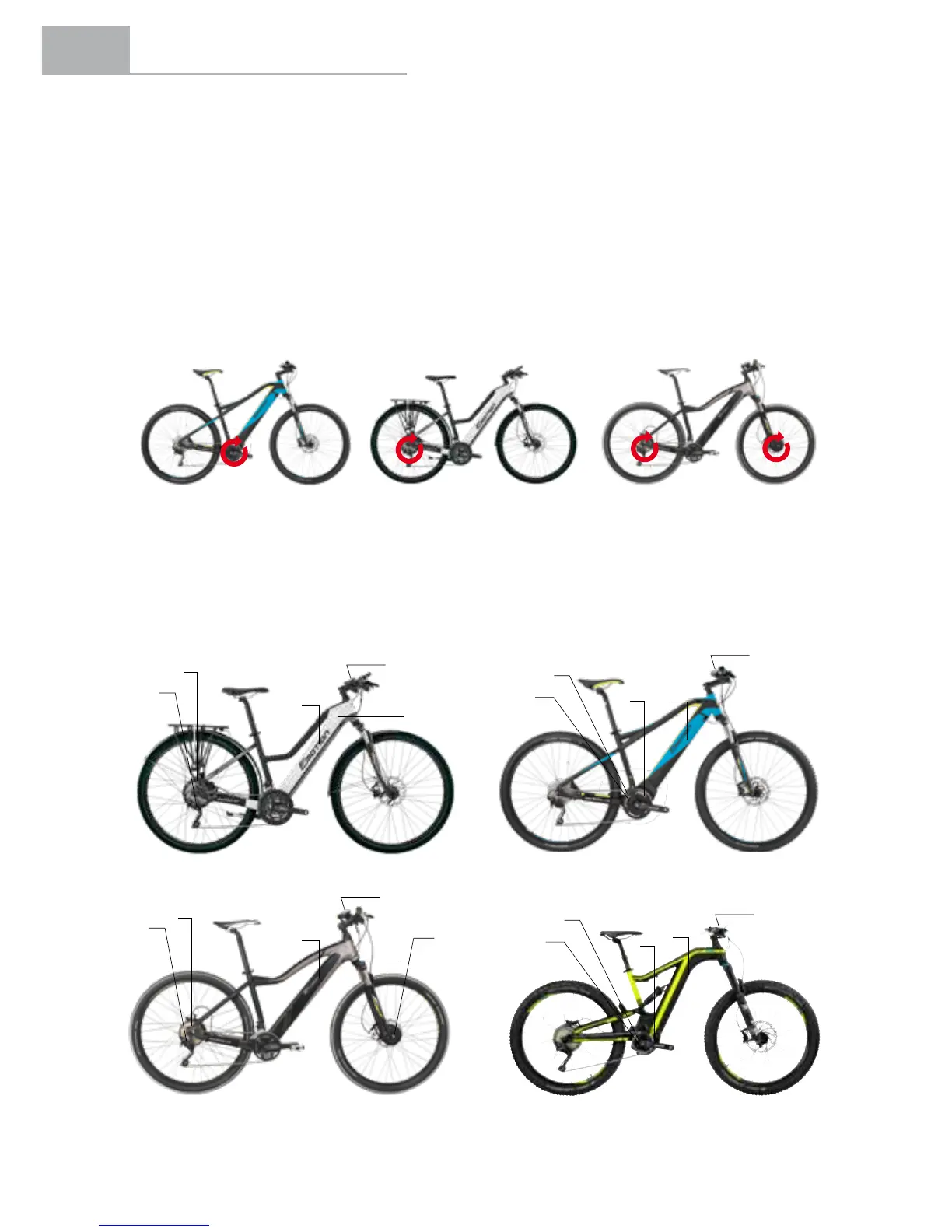

System mit Heckmotor AWD-SystemSystem mit Mittelmotor
EVO AWD
D
D
A
A
A
D
B
E
C
C
C
A
E
A
D
C
E
ATOMX
B
DE
BENUTZERHANDBUCH ATOM
92
ATOM EVO/NITRO
B
B
E
3. FUNKTIONSWEISE DER TRETUNTERSTÜTZUNG
3.1 Bestandteile der Tretunterstützung
Das System zur Tretunterstützung von BH EMOTION setzt sich aus folgenden Elementen zusammen:
A. Einem Motor, der das Fahrrad antreibt. Die Position des Motors kennzeichnet das im Fahrrad
eingesetzte System:
a. System mit Mittelmotor. Der Motor ist in der Tretlagerachse untergebracht.
b. System mit Heckmotor.DerMotorbendetsichinderHinterradnabe
c. AWD-System (Allradantriebssystem). Zwei Motoren, die in der Vorderrad- und
Hinterradnabe montiert sind.
B. Eine Bedieneinheit, mit der u. a. die Unterstützungsstufe ausgewählt werden kann.
C. Eine Batterie,diefürdenAntriebdesMotorssorgtundsichanverschiedenenStellenbendenkann.
D. Ein Drehmomentsensor, der die vom Nutzer auf das Pedal ausgeübte Kraft misst.
E. Eine Steuereinheit, die als intelligentes Teil des Systems agiert, indem sie Signale von den
restlichen Elementen erhält bzw. an diese sendet.
