BH ATOM X - Fonctionnement du Système de Pédalage Assisté; Composants du Système de Pédalage Assisté

Système à moteur arrière Système AWDSystème à moteur central
EVO AWD
D
D
A
A
A
D
B
E
C
C
C
A
E
A
D
C
E
ATOMX
B
FR
MANUEL DE L'UTILISATEUR ATOM
64
ATOM EVO/NITRO
B
B
E
3. FONCTIONNEMENT DU SYSTÈME DE PÉDALAGE
ASSISTÉ

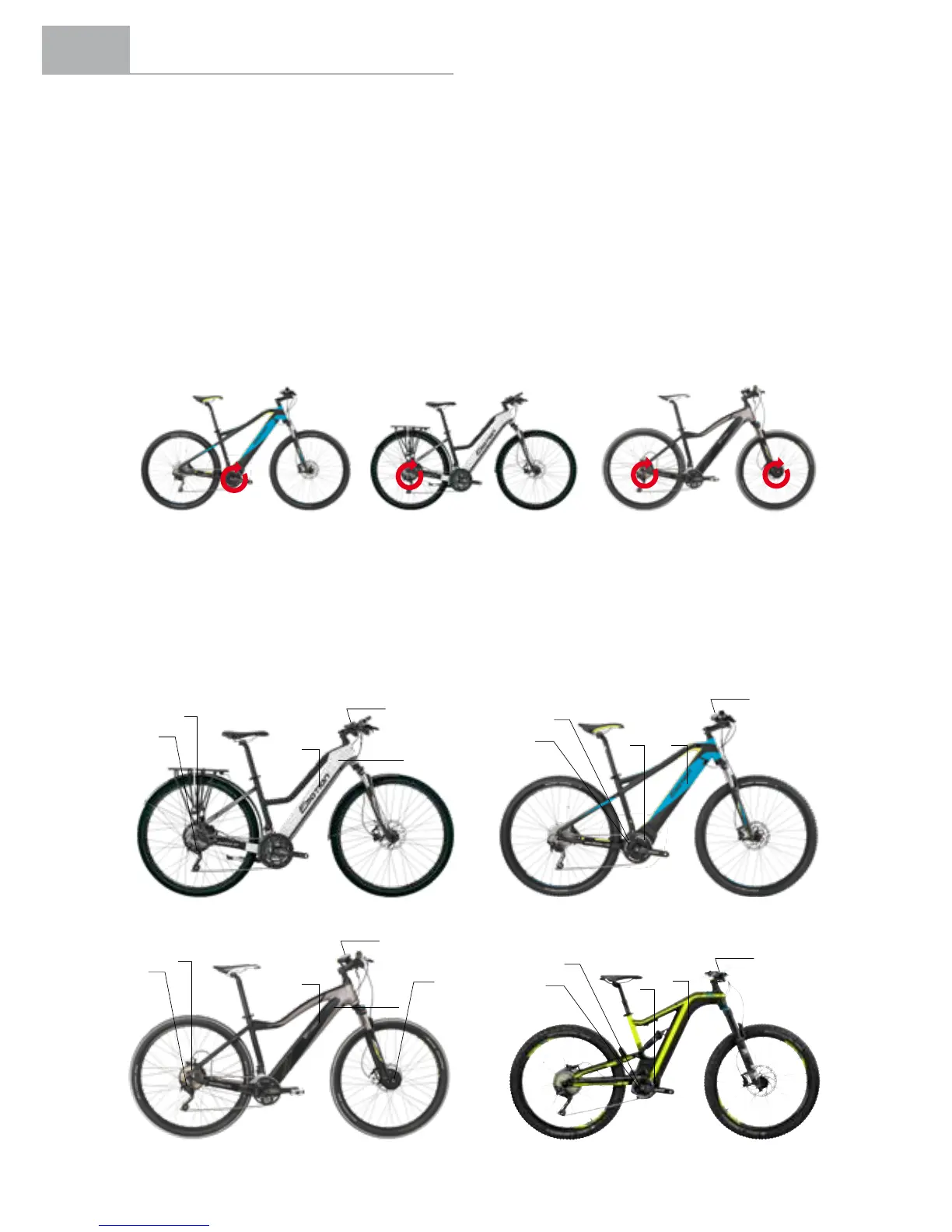

3.1 Composants du système de pédalage assisté
Le système de pédalage assisté des vélos BH EMOTION est composé des éléments suivants :
A. Unmoteur,quiimprimel'impulsionauvéloetdontlapositionpermetd'identierletypede
système utilisé :
a. Système à moteur central : moteur situé dans le boîtier de pédalier
b. Système à moteur arrière : moteur situé dans le moyeu arrière
c. Système AWD (All wheel Drive System) : deux moteurs situés dans les moyeux avant
et arrière
B. Une commande de contrôle qui permet, entre autres, de choisir les modes d'assistance.
C. Une batterie qui alimente le moteur pour le faire fonctionner et qui peut occuper des
emplacements variés.
D. Un capteur de couple qui détecte la force imprimée sur la pédale par le cycliste.
E. Une unité de commande qui agit en tant que cerveau du système en recevant et en émettant
des signaux vers le reste des éléments.
