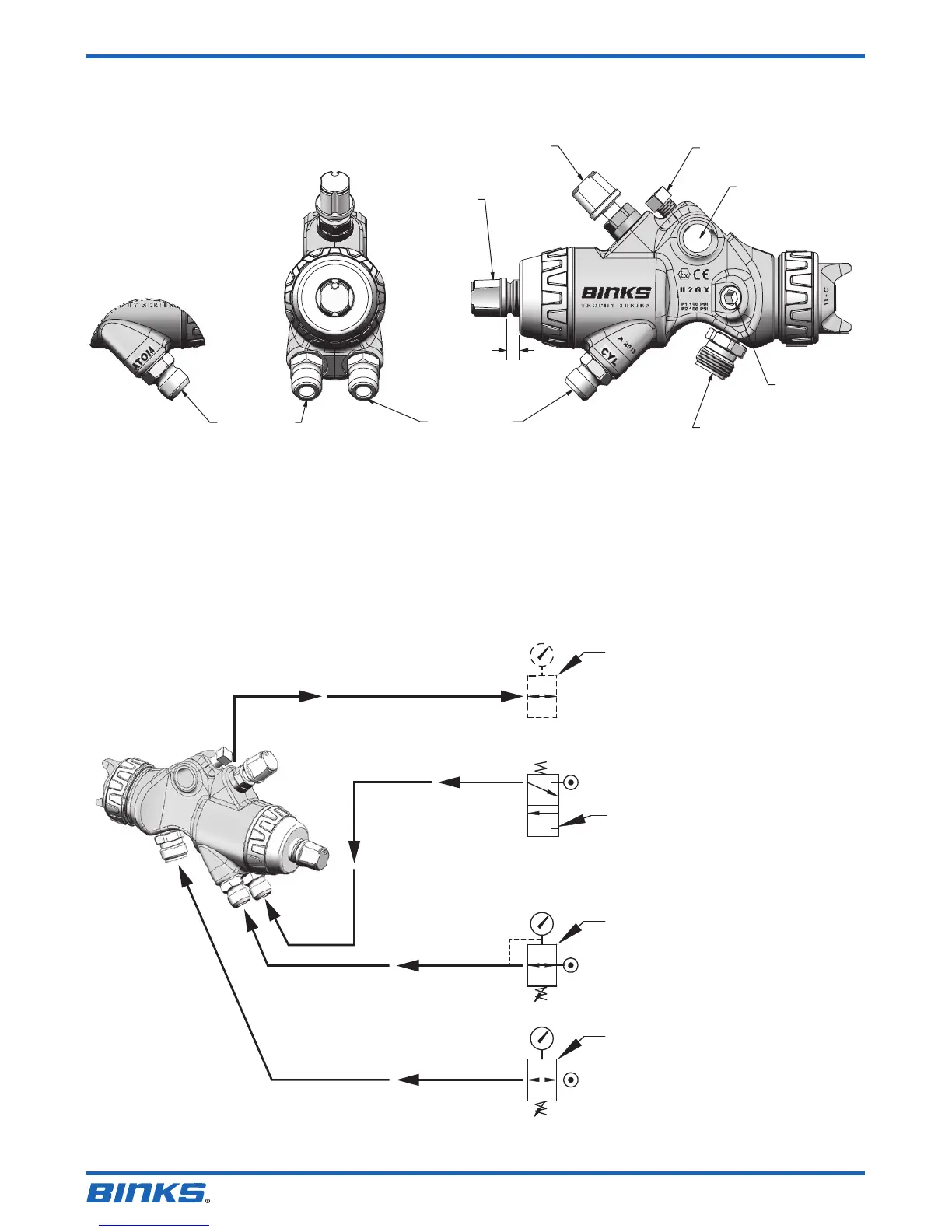

PISTOLA PULVERIZADORA AUTOMÁTICA SERIE “TROPHY” DE BINKS
ENTRADA DE
AIRE DE
ATOMIZACIÓN
1/4" NPS / BSP(M)
ENTRADA DE AIRE
DEL CILINDRO,
1/4" NPS / BSP(M)
ENTRADA DE FLUIDO,
3/8" NPS / BSP(M)
TAPÓN DE
RECIRCULACIÓN
(1/4” HEX)
AJUSTE DE LA
AGUJA DE FLUIDO
(CONTROL DE FLUJO)
CONJUNTO DE CONTROL DEL PUERTO LATERAL
(CONTROL DEL PATRÓN EN FORMA DE ABANICO)
TORNILLO DE FIJACIÓN
PARA MONTAJE
AGUJERO PARA
MONTAJE (1/2" DIÁ.)
POSICIÓN
NOMINAL,
3/8”
VÁLVULA DE RETENCIÓN
REGULADOR DE FLUIDO
REGULADOR DE AIRE
(VENTILADOR Y AIRE DE
ATOMIZACIÓN COMBINADO)
VÁLVULA DE AIRE DEL
CILINDRO (3 VÍAS)
SUMINISTRO DE FLUIDO
SUMINISTRO DEL AIRE DE
ATOMIZACIÓN Y VENTILADOR
SUMINISTRO DE
AIRE DEL CILINDRO
RETORNO DE FLUIDO (SI SE USA)
PISTOLA PULVERIZADORA AUTOMÁTICA SERIE “TROPHY” DE BINKS
VENTILADOR Y AIRE DE ATOMIZACIÓN COMBINADO
(CONEXIÓN TÍPICA DEL PISTOLA PULVERIZADORA STANDARD)
