VANNE DE RETOUR DE PRESSION
RÉGULATEUR DE FLUIDE
RÉGULATEUR D'AIR
(AIR DE PULVÉRISATION)
VALVE DU CYLINDRE PNEUMATIQUE
(3 VOIES)
VALVE DU JET EN ÉVENTAILLE
(3 VOIES)
ALIMENTATION DU FLUIDE
ALIMENTATION D'AIR
DE PULVÉRISATION
ALIMENTATION
DU CYLINDRE
PNEUMATIQUE
RETOUR DE FLUIDE (SI UTILISÉ)
ALIMENTATION DU JET
EN ÉVENTAILLE
RÉGULATEUR
DU JET EN
ÉVENTAILLE

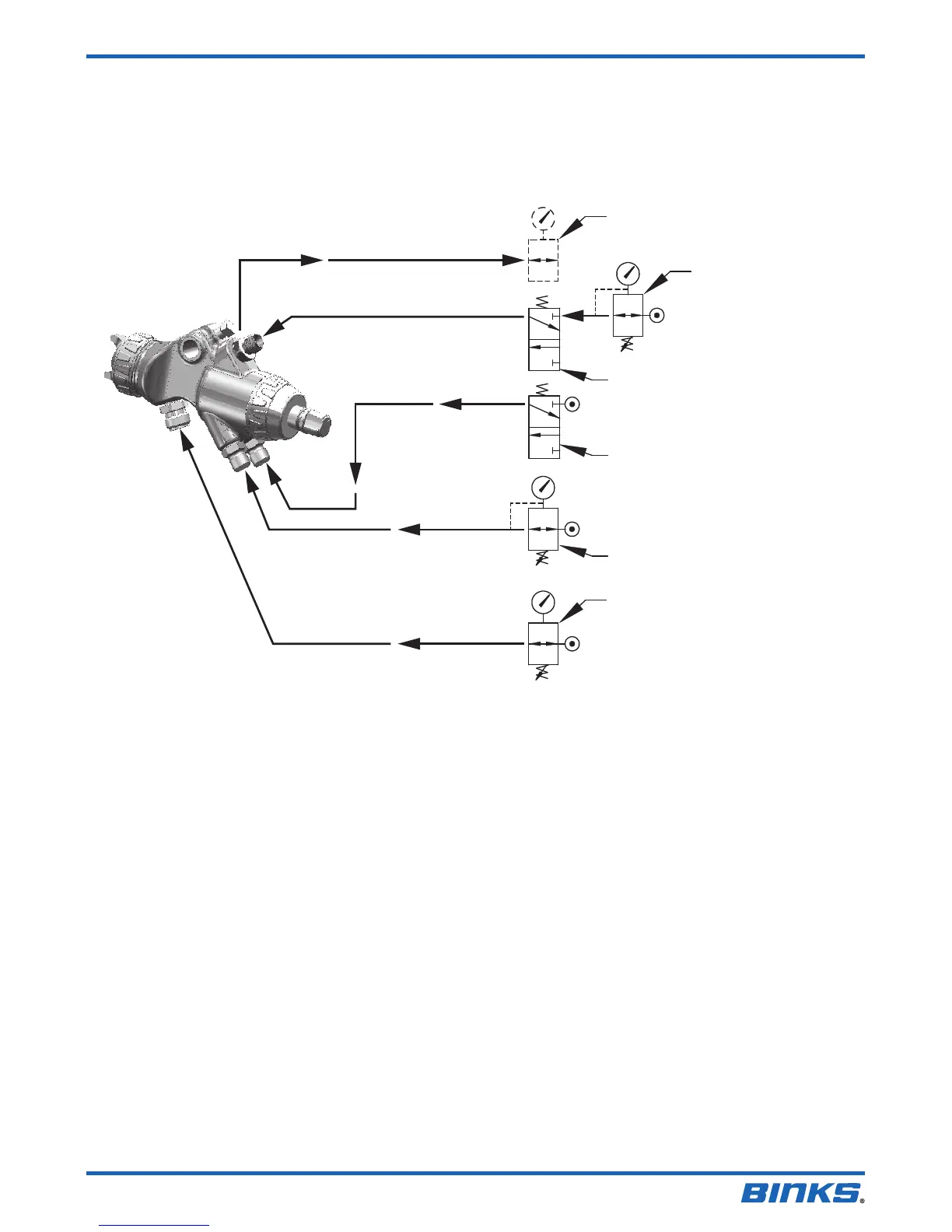

PISTOLET DE PULVÉRISATION AUTOMATIQUE BINKS DE LA GAMME « TROPHY »
VENTILATEUR ET AIR DE PULVÉRISATION INDEPENDANT
(BRANCHEMENT OPTIONNEL POUR PISTOLET DE PULVÉRISATION)
