Binks TROPHY SERIES - Page 54

77-3049-R2.1 (12/2014)
FR-14 / 20
FR
FIG.1

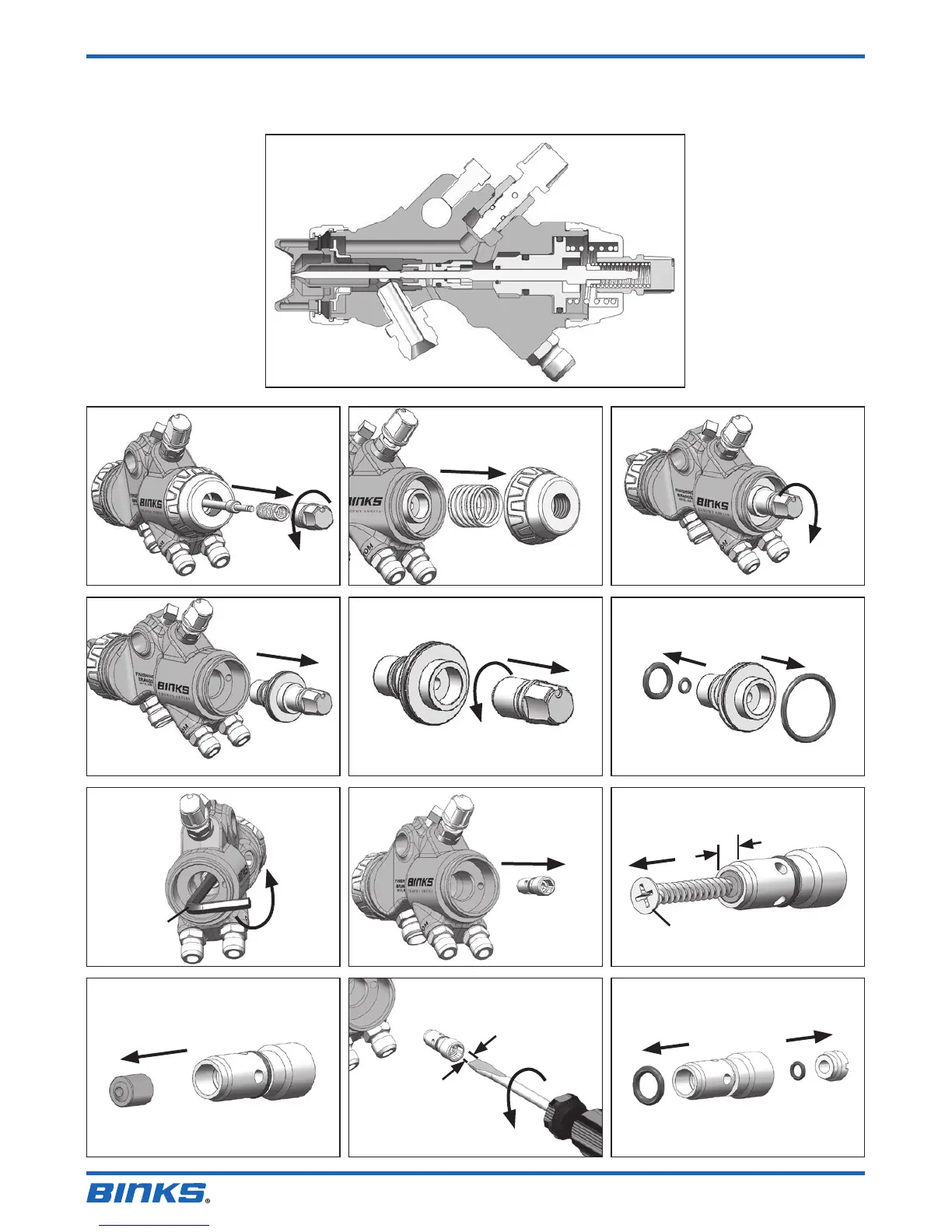

PROCÉDURES D'INSTALLATION ET D'ENLÈVEMENT DU PISTON ET DES GARNITURES
(REMARQUE : DÉMONTAGE ILLUSTRÉ – SUIVEZ LA SÉQUENCE INVERSE POUR LE MONTAGE.)
FIG.2 FIG.3 FIG.4
FIG.11 FIG.12 FIG.13
FIG.5 FIG.6 FIG.7
FIG.8 FIG.9 FIG.10
5/16 po
HEX
#10 VIS POUR RETIRER LE
PRESSE-ÉTOUPE UNIQUEMENT
1/4 po
1/4 po
